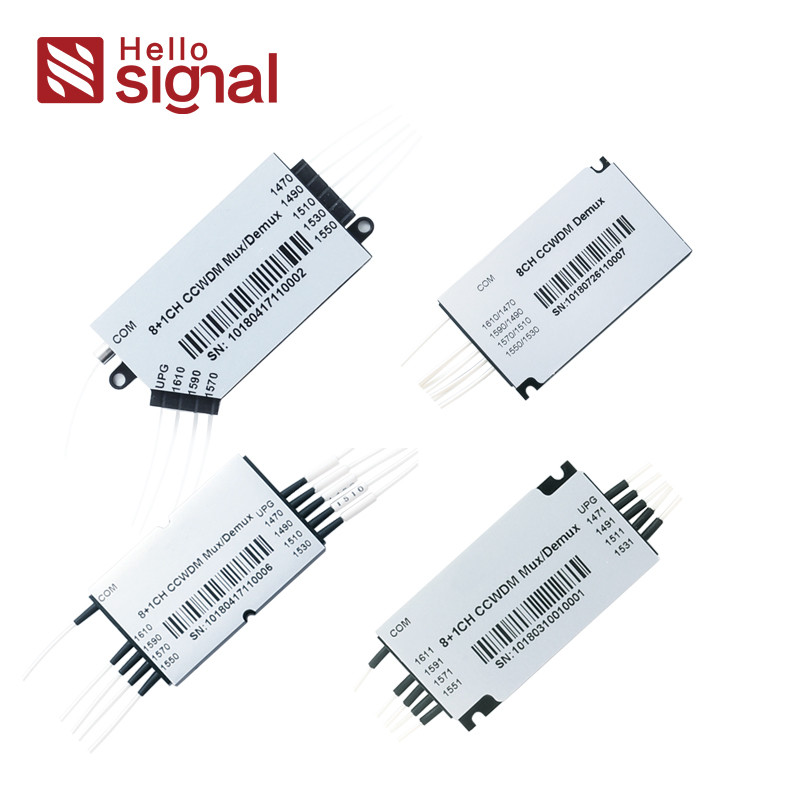

Modulo Mini CWDM a 4,8,18 Canali

Tecnologia DWDM

Spaziatura canali ITU
Bassa perdita di inserzione
Banda passante ampia
Elevato isolamento dei canali
Elevata stabilità e affidabilità
Senza epossidica sul percorso ottico

Richiedi informazioni Modulo Mini CWDM a 4,8,18 canali con bassa perdita di inserzione, elevato isolamento del canale e percorso ottico senza epossidica 0

Panoramica del prodotto

Caratteristiche principali

Bassa perdita di inserzione
Banda passante ampia
Elevato isolamento dei canali
Elevata stabilità e affidabilità
Senza epossidica sul percorso ottico

Applicazioni

Monitoraggio di linea
Rete WDM
Telecomunicazioni
Applicazioni cellulari
Amplificatore a fibra ottica
Rete di accesso

Specifiche di prestazione

Parametro	Specifica
Numero di canali	4 \| 8 \| 8+E1 \| 8+E2 \| 18
Lunghezza d'onda centrale (nm)	1270~1610 o 1271~1611
Spaziatura canali (nm)	20
Banda passante (nm)	Canali: ±6.5
Isolamento (dB)	Adiacente: ≥30 Non adiacente: ≥40 Porta di aggiornamento: ≥15
Perdita di inserzione (dB)	Canali: 1.0 \| 1.5 \| 1.5 \| 1.5 \| 3.0
Tipo di fibra	Corning SMF-28 con tubo flessibile da 900um
Perdita dipendente dalla polarizzazione (dB)	≤0.2
Dispersione del modo di polarizzazione (ps)	≤0.1
Direttività (dB)	≥50
Perdita di ritorno (dB)	≥45
Gestione massima della potenza (mW)	500
Temperatura di esercizio (℃)	-10~+70
Temperatura di stoccaggio (℃)	-40~+85
Dimensione del pacchetto (mm)	8+1CH: L44 x W28x H6.2 o L44 x W25 x H6.2 o L54 x W32 x H7.4 18CH: L50 x W50 x H6

Informazioni per l'ordine

Numero di canali	Porta Express	1° Canale	Pacchetto	Diametro della fibra	Lunghezza della fibra	Connettore
04=4 Canali	0=Nessuno	27=1270nm	1=44x28x6.2	0=250μm	1=1m	O=Nessuno
08=8 Canali	1=1310(±50nm)	...	2=44x25x6.2	1=900μm	2=2m	1=FC/APC
...	2=(1260~1458nm)	47=1470nm	3=54x32x7.4		S=Specifica	2=FC/UPC
08=8 Canali	s=Specifica	49=1490nm	4=50x50x6			3=SCI/APC
		...	5=Specifica			4=SC/UPC
		61=1610nm				5=LC/APC
						6=LC/UPC
						7=ST
						s=Specifica
