Luogo di origine: | Cina |
---|---|
Marca: | Zion communication OR OEM |
Certificazione: | ISO, UL, CE, RoHS |
Numero di modello: | Cavo coassiale RG59 |
Quantità di ordine minimo: | 30 KM |
Imballaggi particolari: | 305M, 1000FT, bobina di legno, cartone |
Tempi di consegna: | 25 giorni lavorativi |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 3000 KM/mese |
Conduttore: | 22 AWG BC | Isolamento: | PE solido |
---|---|---|---|
scudo: | Filo intrecciato in rame nudo 95% di copertura | Giacca: | PVC CM |
Colore: | nero bianco | Pacchetto: | 305M, 1000FT, bobina di legno, cartone |
Evidenziare: | Cavo Cctv Rg59 da 75 Ohm,cavo siamese Cctv RG59,cavo coassiale standard UK RG59 |

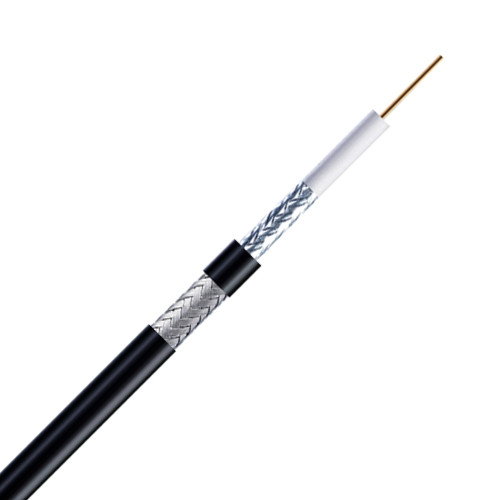

RG59 UK BC 47% AL PVC NO.7100174 |
|||||||
Parametri di costruzione: | |||||||
Conduttore interno | 0,028"/0,7 m/22 AWG BC | ||||||
Dielettrico | Polietilene espanso 0,106"/2,70±0,05 mm | ||||||
Scudo | Alluminio 0,005"/0,12 mm (47%) | ||||||
Giacca | PVC da 0,230"/6,00±0,1 mm | ||||||
Applicazione | Per l'uso in tirature TVCC più lunghe | ||||||
Caratteristiche elettriche: | |||||||
Resistenza del conduttore interno | 54 Ohm/KM a 20℃ | ||||||
Capacità | 52±1 pF/m 17±0,35 pF/piedi | ||||||
Impedenza | 75 ± 3 Ω | ||||||
Perdita di ritorno | tra 5 e 1000MHz: > 22dB | ||||||
Velocità di propagazione | 0,66 | ||||||
Sparker Test (VAC) | 3 | ||||||
Proprietà meccaniche e ambientali | |||||||
Raggio di curvatura del cavo | 10 volte il diametro del cavo | ||||||
Intervallo di temperatura operativa | -20℃a 60℃ | ||||||
Diametri dei cavi | PVC da 0,230"/6,00±0,1 mm | ||||||
Sezione trasversale | |||||||
Attenuazione (20℃): | |||||||
Frequenza (MHz) | Attenuazione massima (dB/100 piedi) | Attenuazione massima (dB/100 m) | |||||
5 | 0,82 | 2.50 | |||||
10 | 0,92 | 2,80 | |||||
50 | 2.13 | 6.50 | |||||
100 | 2.92 | 8,90 | |||||
200 | 4.20 | 12.80 | |||||
400 | 6.07 | 18.50 | |||||
700 | 7.51 | 22.90 | |||||
900 | 8.79 | 26.80 | |||||
1000 | 9.25 | 28.20 | |||||
Informazioni sull'ordine: | |||||||
Marcatura |
HELLOSIGNAL RG59 UK BC 47% AL PVC CAVO COASSIALE CCTV 7100174 ×××M/FT |
||||||
Pacchetto | Lunghezza richiesta su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet... | ||||||
Tempo di consegna | Normalmente 25 giorni dopo aver ricevuto il deposito. | ||||||
Marca | HELLOSIGNAL®O OEM | ||||||
Tipo simile: | |||||||
Tipo cond &Nom.DCR |
Dielettrico | Schermatura& %Copertura |
Tipo di giacca | Nom.Capacità | Nom.Imp.Ω | ||
RG59 B/U BC 95% aC PVC NO.7100167 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
BC-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
RG59 B/U BC 95% ACC PVC NO.7100168 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
CCA-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
RG59 B/U BC 95% aC P.E NO.7100169 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
BC-Treccia 95% | P.E | 67±2 pF/m | 75±3Ω | |
RG59 B/U BC 95% ACC P.E NO.7100170 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
CCA-Treccia 95% | P.E | 52±2 pF/m | 75±3Ω | |
RG59Micro 95% ACC PVC NO.7100171 |
7 × 0,18 mm (STR) BC 20,74Ω/km |
Suolo P.E |
CCA-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
RG59 ST BC 95% ACC PVC NO.7100172 |
22 AWG/0,64 mm (SOL)BC 54Ω/km |
Suolo P.E |
CCA-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
RG59 ST BC 85% ACC PVC NO.7100173 |
22 AWG/0,64 mm (SOL)BC 54Ω/km |
Suolo P.E |
CCA-Treccia85% | PVC | 67±2 pF/m | 75±3Ω |
