| Luogo di origine: | Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | ISO, UL, CE, RoHS |
| Numero di modello: | Cavo coassiale RG59 |
| Quantità di ordine minimo: | 30 KM |
| Imballaggi particolari: | 305M, 1000FT, bobina di legno, cartone |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 3000 KM/mese |
| Conduttore: | 7×33 AWG BC | Isolamento: | PE solido |
|---|---|---|---|
| scudo: | Filo intrecciato in rame nudo 95% di copertura | Giacca: | PVC CM |
| Colore: | nero bianco | Pacchetto: | 305M, 1000FT, bobina di legno, cartone |
| Evidenziare: | Cavo coassiale 7 × 33 AWG BC Rg59,cavo di comunicazione CCTV CM in PVC |
||

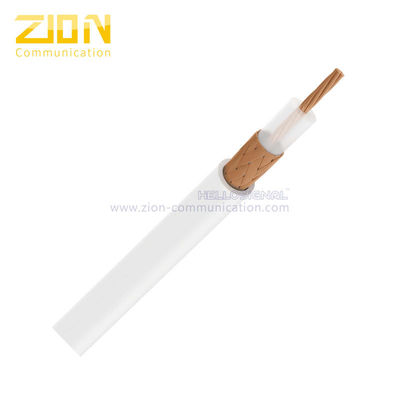

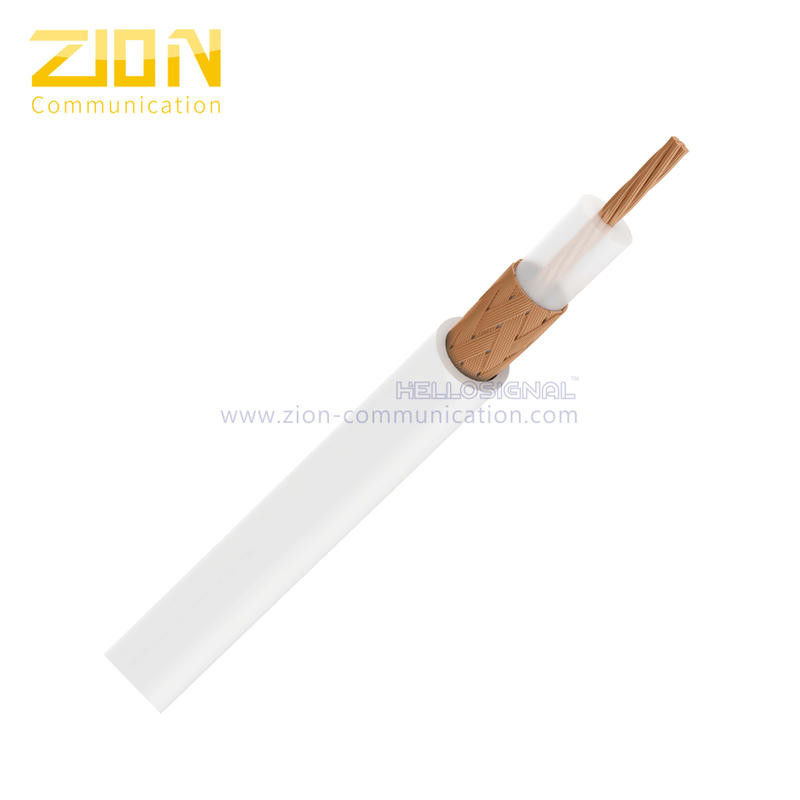

| RG59 Micro 95% CCA PVC Cavo coassiale TVCC da 75 Ohm NO.7100171 |
|||||||
| Tipo simile: | |||||||
| Tipo cond &Nom.DCR |
Dielettrico | Schermatura& %Copertura |
Tipo di giacca | Nom.Capacità | Nom.Imp.Ω | ||
| RG59 B/U BC 95% aC PVC NO.7100167 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
BC-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% ACC PVC NO.7100168 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
CCA-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% aC P.E NO.7100169 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
BC-Treccia 95% | P.E | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95% ACC P.E NO.7100170 |
23 AWG/0,58 mm BC 65,26Ω/km |
Suolo P.E |
CCA-Treccia 95% | P.E | 52±2 pF/m | 75±3Ω | |
| RG59 ST BC 95% ACC PVC NO.7100172 |
22 AWG/0,64 mm (SOL)BC 54Ω/km |
Suolo P.E |
CCA-Treccia 95% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 ST BC 85% ACC PVC NO.7100173 |
22 AWG/0,64 mm (SOL)BC 54Ω/km |
Suolo P.E |
CCA-Treccia85% | PVC | 67±2 pF/m | 75±3Ω | |
| RG59 Regno Unito BC 47% AL PVC NO.7100174 |
22 AWG/0,70 mm (SOL)BC 45Ω/km |
Schiumato P.E |
Al Braid 47% | PVC | 52±1 pF/m | 75±3Ω | |
| Parametri di costruzione: | |||||||
| Conduttore interno | 7×0.007"/7×0.18mm/7×33 AWG BC | ||||||
| Dielettrico | PE solido da 0,087"/2,2±0,05 mm | ||||||
| Scudo | Alluminio rivestito in rame da 0,12 mm/34 AWG (95%) | ||||||
| Giacca | PVC da 0,160"/4,05±0,1 mm | ||||||
| Applicazione | Per l'uso in tirature TVCC più lunghe | ||||||
| Caratteristiche elettriche: | |||||||
| Resistenza del conduttore interno | 20,74 Ohm/KM a 20℃ | ||||||
| Capacità | 52±2 pF/m | ||||||
| Impedenza | 75 ± 3 Ω | ||||||
| Perdita di ritorno | tra 5 e 1000MHz: > 22dB | ||||||
| Velocità di propagazione | 0,66 | ||||||
| Sparker Test (VAC) | 3 | ||||||
| Proprietà meccaniche e ambientali | |||||||
| Raggio di curvatura del cavo | 10 volte il diametro del cavo | ||||||
| Intervallo di temperatura operativa | -20℃a 60℃ | ||||||
| Diametri dei cavi | PE 0,238"±0,006"/6,05±0,15 mm | ||||||
| Sezione trasversale | |||||||
 |
|||||||
| Attenuazione (20℃): | |||||||
| Frequenza (MHz) | Attenuazione massima (dB/100 piedi) | Attenuazione massima (dB/100 m) | |||||
| 5 | 1.43 | 4.30 | |||||
| 50 | 5.08 | 15.23 | |||||
| 100 | 7.26 | 21.77 | |||||
| 200 | 10.44 | 31.33 | |||||
| 550 | 18.04 | 54.12 | |||||
| 750 | 20.14 | 60.43 | |||||
| 865 | 22.37 | 67.11 | |||||
| 1000 | 25.90 | 77,69 | |||||
| Informazioni sull'ordine: | |||||||
| Marcatura | HELLOSIGNAL RG59 Micro 95% CCA PVC CAVO COASSIALE TVCC 7100171 ×××M/FT |
||||||
| Pacchetto | Lunghezza richiesta su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet... | ||||||
| Tempo di consegna | Normalmente 25 giorni dopo aver ricevuto il deposito. | ||||||
| Marca | HELLOSIGNAL®O OEM | ||||||
