| Luogo di origine: | Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | ISO, UL, CE, RoHS |
| Numero di modello: | Cavo coassiale RG59 |
| Quantità di ordine minimo: | 30 KM |
| Imballaggi particolari: | 305M, 1000FT, bobina di legno, cartone |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 3000 KM/mese |
| Conduttore: | 20 AWG BC | Isolamento: | PE schiumato |
|---|---|---|---|
| Scudo: | Filo intrecciato in rame nudo 95% di copertura | Giacca: | PVC CM |
| Colore: | Nero bianco | Pacchetto: | 305M, 1000FT, bobina di legno, cartone |

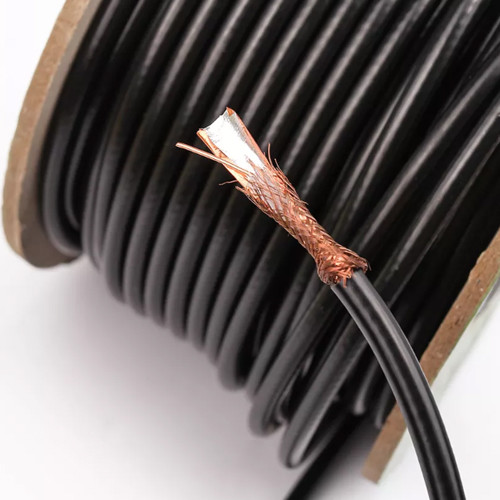

| RG59 BC 95% CCA PVC CM Cavo coassiale TVCC da 75 Ohm NO.7100164 |
|||||||
| Tipo simile: | |||||||
| Catalogare No. |
Tipo cond &Nom.DCR |
Schermatura | Schermatura& %Copertura |
Tipo di giacca | Nom.Capacità | Nom.Imp.Ω | |
| RG59 a.C 95% aC CM NO.7100161 |
20AWG(SOL)BC 33,4Ω/km |
Schiumato P.E |
BC-Treccia 95% | CM | 52±3 pF/m | 75±3Ω | |
| RG59 a.C 95% aC CMR in PVC NO.7100162 |
20AWG(SOL)BC 33,4Ω/km |
Schiumato P.E |
BC-Treccia 95% | CMR in PVC | 52±3 pF/m | 75±3Ω | |
| RG59 a.C 95% aC CMP in PVC NO.7100163 |
20AWG(SOL)BC 33,4Ω/km |
Schiumato P.E |
BC-Treccia 95% | CMP in PVC | 52±3 pF/m | 75±3Ω | |
| RG59 a.C 95% ACC CM NO.7100164 |
20AWG(SOL)BC 33,4Ω/km |
Schiumato P.E |
CCA-Treccia 95% | CM | 52±3 pF/m | 75±3Ω | |
| RG59 a.C 95% ACC CMR in PVC NO.7100165 |
20AWG(SOL)BC 33,4Ω/km |
Schiumato P.E |
CCA-Treccia 95% | CMR in PVC | 52±3 pF/m | 75±3Ω | |
| Parametri di costruzione: | |||||||
| Conduttore interno | 0,032"/0,81 mm/20 AWG BC | ||||||
| Dielettrico | PE espanso da 0,144"/3,66 mm | ||||||
| Scudo | Filo intrecciato CCA da 0,12 mm con copertura del 95%. | ||||||
| Giacca | 0,238"±0,006"/6,05±0,15mm PVC CM | ||||||
| Spessore giacca | 0,032"/0,81 mm | ||||||
| Applicazione | Per l'uso in tirature TVCC più lunghe | ||||||
| Caratteristiche elettriche: | |||||||
| Resistenza del conduttore interno | Il Massimo.alle 20℃deve essere < 21,2 Ω/km (6,96 Ω/kft) | ||||||
| Capacità | 52 ±3 pF/m 15,8 ±1 pF/ft | ||||||
| Impedenza | 75 ± 3 Ω | ||||||
| Perdita di ritorno | tra 5 e 1000MHz: > 22dB | ||||||
| Velocità di propagazione | 0,85 | ||||||
| Sparker Test (VAC) | 4 | ||||||
| Proprietà meccaniche e ambientali | |||||||
| Raggio di curvatura del cavo | 10 volte il diametro del cavo | ||||||
| Intervallo di temperatura operativa | -20℃a 60℃ | ||||||
| Diametri dei cavi | 0,238"±0,006"/6,05±0,15mm PVC CM | ||||||
| Sezione trasversale | |||||||
 |
|||||||
| Attenuazione (20℃): | |||||||
| Frequenza (MHz) | Attenuazione massima (dB/100 piedi) | Attenuazione massima (dB/100 m) | |||||
| 5 | 0,86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3.60 | 11.81 | |||||
| 211 | 3,80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4.80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5,95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6,97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| Informazioni sull'ordine: | |||||||
| Marcatura | HELLOSIGNAL RG59 BC 95% CCA PVC CM CAVO COASSIALE CCTV 7100164 ×××M/FT |
||||||
| Pacchetto | Lunghezza richiesta su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet... | ||||||
| Tempo di consegna | Normalmente 25 giorni dopo aver ricevuto il deposito. | ||||||
| Marca | HELLOSIGNAL®O OEM | ||||||
