| Luogo di origine: | Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | ISO, UL, CE, RoHS |
| Numero di modello: | Cavo coassiale RG6 |
| Quantità di ordine minimo: | 30 CHILOMETRI |
| Imballaggi particolari: | 305M, 1000FT, bobina di legno, cartone |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 3000KM/mese |
| Conduttore: | 18AWG aC | Isolamento: | PE spumato |
|---|---|---|---|
| Schermo 1: | Polipropilene di alluminio legato | Schermo 2: | Filo intrecciato in rame nudo 95% di copertura |
| Rivestimento: | Ritardo di fiamma in PVC: IEC 60332-1 | Colore: | Nero, bianco |
| Pacchetto: | 305M, 1000FT, bobina di legno, cartone |

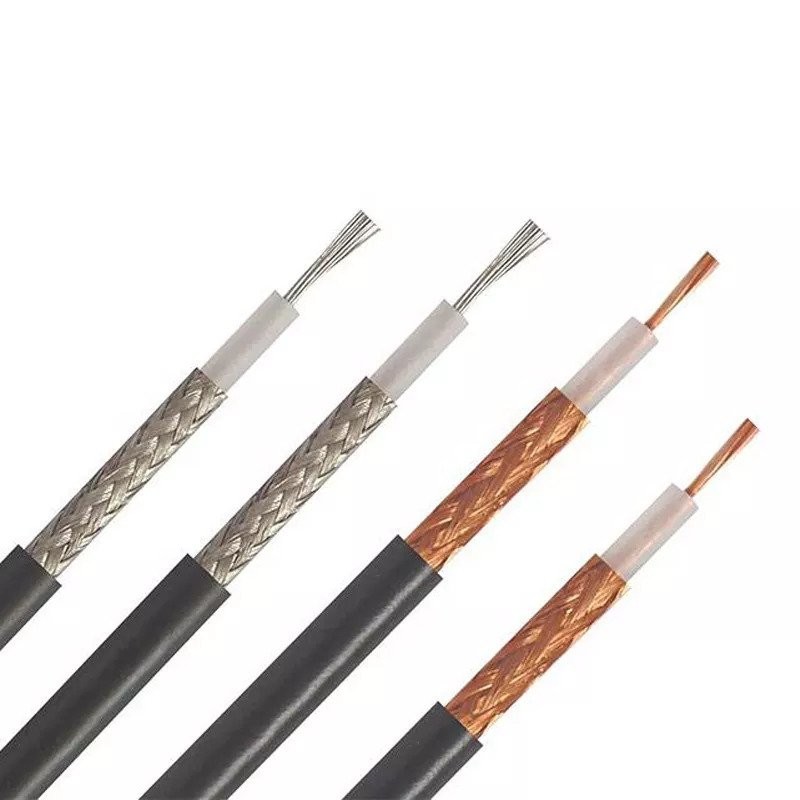

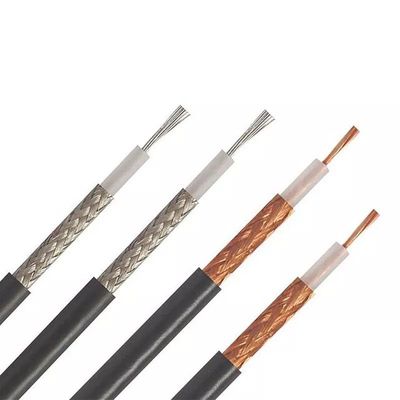

| RG6/US BC 95% CCA PVC Cavo coassiale TVCC da 75 Ohm NO.7100062 |
||||||||
| Tipo simile: | ||||||||
| Tipo cond &Nom.DCR |
Schermatura | Schermatura& %Copertura |
Tipo di giacca | Nom.Capacità | Nom.Imp.Ω | |||
| RG6/USA BC 95% aC PVC N. 7100061 |
18 AWG (solido) BC 21,2Ω/km |
B.Al/PET | BC-Treccia 95% | PVC | 52±3 pF/m | 75±3Ω | ||
| RG6/US aC95% aCPE-UV NO.7100063 |
18 AWG/1,02 mm BC 21,2Ω/km |
B.Al/PET | BC-Treccia 95% | PE-UV | 52±3 pF/m | 75±3Ω | ||
| Parametri di costruzione: | ||||||||
| Conduttore interno | 0,040"/1,02 mm/18 AWG BC | |||||||
| Dielettrico | PE espanso da 0,175"/4,45 mm | |||||||
| Scudo 1 | Schermo in lamina di alluminio incollato | |||||||
| Scudo 2 | Filo intrecciato CCA con copertura del 95%. Diametro sopra la schermatura: 5,1 mm/0,20" |
|||||||
| Giacca | 0,262±0,006"/6,65±0,15mmPVC Ritardo di fiamma: IEC 60332-1 |
|||||||
| Spessore giacca | ||||||||
| Applicazione | Per l'uso in tirature TVCC più lunghe | |||||||
| Caratteristiche elettriche: | ||||||||
|
Conduttore interno Resistenza |
Il Massimo.alle 20℃deve essere < 21,2 Ω/km (6,96 Ω/kft) | |||||||
| Capacità | 52 ±3 pF/m 17±0,3 pF/ft | |||||||
| Impedenza | 75 ± 3 Ω | |||||||
| Perdita di ritorno | tra 5 e 1000MHz: > 22dB | |||||||
| Velocità di propagazione | 0,85 | |||||||
| Sparker Test (VAC) | 4 | |||||||
| Proprietà meccaniche e ambientali | ||||||||
| Raggio di curvatura del cavo | 10 volte il diametro del cavo | |||||||
| Intervallo di temperatura operativa | -20℃a 60℃ | |||||||
| Diametri dei cavi | 0,262±0,006"/6,65±0,15mmPVC | |||||||
| Sezione trasversale | ||||||||
 |
||||||||
| Attenuazione (20℃): | ||||||||
| Frequenza (MHz) | Attenuazione massima (dB/100 piedi) | Attenuazione massima (dB/100 m) | ||||||
| 5 | 0,58 | 1,90 | ||||||
| 55 | 1.60 | 5.25 | ||||||
| 83 | 1.95 | 6.40 | ||||||
| 187 | 2,85 | 9.35 | ||||||
| 211 | 3.05 | 10:00 | ||||||
| 250 | 15:30 | 10.82 | ||||||
| 300 | 3.55 | 11.64 | ||||||
| 350 | 3,85 | 12.63 | ||||||
| 400 | 4.15 | 13.61 | ||||||
| 450 | 4.40 | 14.43 | ||||||
| 500 | 4.66 | 15.29 | ||||||
| 550 | 4.90 | 16.08 | ||||||
| 600 | 5.10 | 16.73 | ||||||
| 750 | 5.65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6.55 | 21.49 | ||||||
| Informazioni sull'ordine: | ||||||||
| Marcatura | HELLOSIGNAL RG6/US BC 95% CCA PVC CAVO COASSIALE TVCC 7100062 ×××M/FT |
|||||||
| Pacchetto | Lunghezza richiesta su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet... | |||||||
| Tempo di consegna | Normalmente 25 giorni dopo aver ricevuto il deposito. | |||||||
| Marca | CIAO SEGNALE®O OEM | |||||||
| Tipo simile: | ||||||||
| Tipo cond &Nom.DCR |
Schermatura | Schermatura& %Copertura |
Tipo di giacca | Nom.Capacità | Nom.Imp.Ω | |||
| RG6/USA BC 95% aC PVC N. 7100061 |
18 AWG (solido) BC 21,2Ω/km |
B.Al/PET | BC-Treccia 95% | PVC | 52±3 pF/m | 75±3Ω | ||
| RG6/US aC95% aCPE-UV NO.7100063 |
18 AWG/1,02 mm BC 21,2Ω/km |
B.Al/PET | BC-Treccia 95% | PE-UV | 52±3 pF/m | 75±3Ω | ||
