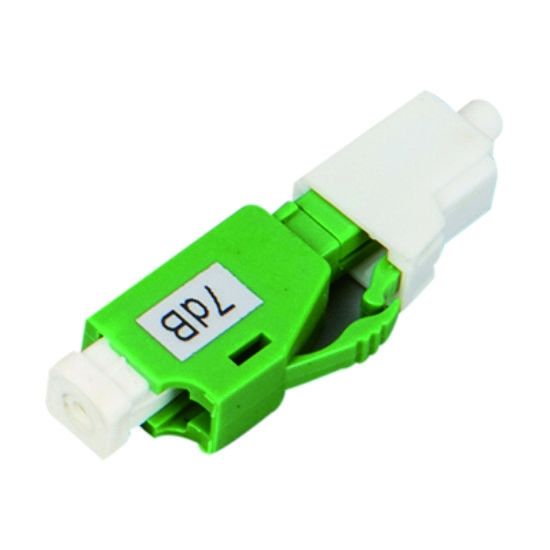

Attenuatore in fibra ottica LC/UPC 7dB

Attenuatore in fibra ottica ad alte prestazioni progettato per ridurre l'energia del segnale ottico con precisione e affidabilità.

Panoramica del prodotto

Lunghezza d'onda operativa: 1310-1550 nm | Valori di attenuazione: 2/3/5/7/10 dB | Tipi di connettori: SC, LC, FC, ST (APC/UPC) | Caratteristiche: Bassa perdita di inserzione, alta perdita di ritorno

Richiedi informazioni adesso

Identificazione del prodotto

Codice Sion	Descrizione di Sion
7236006	Attenuatore in fibra ottica LC/UPC 7dB

Applicazioni

L'attenuatore in fibra ottica di ZION COMMUNICATION riduce l'energia del segnale ottico per prevenire la distorsione nei ricevitori ottici causata da un'eccessiva potenza di ingresso. Questo dispositivo ottico passivo è essenziale per il debug delle prestazioni di potenza ottica, la calibrazione degli strumenti in fibra ottica e l'attenuazione dei segnali in fibra ai livelli richiesti.

Applicazioni primarie

Sistemi di comunicazione in fibra ottica
Reti CATV in fibra ottica
Misurazione di dispositivi ottici ad alta potenza
Regolazione della potenza del segnale a livelli ottimali del ricevitore

Tipi di connettori

Connettore LC

Utilizzato nelle interfacce in fibra LC con meccanismo di chiusura jack modulare (RJ). Comunemente utilizzato con i moduli SFP nei router.

Connettore SC

Applicato alle interfacce in fibra SC, caratterizzate da un design piatto simile a RJ-45 ma con pin di contatto in rame.

Connettore FC

Dispone di rinforzo della manica in metallo con chiusura a tenditore. Tipicamente utilizzato sui frame di distribuzione ODF.

Connettore ST

Design a conchiglia rotonda con chiusura a tenditore. Comunemente utilizzato nei quadri di distribuzione in fibra per connessioni 10Base-F.

Specifiche tecniche

Parametro	FC, SC, LC, ST
Lunghezza d'onda operativa (nm)	1310-1550
Perdita di inserzione (dB)	≤ 0,6
Perdita di ritorno (dB)	≥45
Ripetibilità (dB)	≤ 0,2
Risoluzione (dB)	≤ 0,1
Perdita dipendente dalla lunghezza d'onda (dB)	WDL≤ 0,3 (banda C e L)
Perdita dipendente dalla polarizzazione (dB)	PDL ≤ 0,2
Perdita dipendente dalla temperatura (dB)	TDL ≤ 0,2
Tolleranza per l'attenuazione di 1-5 dB (dB)	±0,5
Tolleranza per l'attenuazione di 6-30 dB (nm)	±10
Durata dell'accoppiamento (cicli)	≥1000
Tempo di risposta (dB/ms)	3
Precisione del controllo dell'attenuazione (dB)	±0,5
Tensione di alimentazione (CC)	±5 V
Temperatura operativa (°C)	da -5 a +65
Temperatura di stoccaggio (°C)	da -40 a +75

Prodotti attenuatori per fibra ottica correlati

Codice Sion	Codice prodotto	Descrizione di Sion
7237001	ZC11FXAADXX	Attenuatore ottico a fibra fissa plug-in LC APC femmina a LC APC maschio (1-25 dB)
7237002	ZC11FXBBDXX	Attenuatore ottico in fibra fissa plug-in LC UPC femmina a LC UPC maschio (1-25 dB)
7237003	ZC11FXCCDXX	Attenuatore ottico a fibra fissa plug-in SC APC femmina a SC APC maschio (1-25 dB)
7237004	ZC11FXDDDXX	Attenuatore ottico in fibra fissa plug-in SC UPC femmina a SC UPC maschio (1-25 dB)
7237005	ZC12FXEEDXX	Attenuatore ottico a fibra fissa plug-in ST APC femmina a ST APC maschio (1-25 dB)
7237006	ZC11FXFFDXX	Attenuatore ottico a fibra fissa plug-in ST UPC femmina a ST UPC maschio (1-25 dB)
7237007	ZC11FXGGDXX	Attenuatore ottico a fibra fissa plug-in FC APC femmina a FC APC maschio (1-25 dB)
7237008	ZC11FXHHDXX	Attenuatore ottico in fibra fissa plug-in FC UPC femmina a FC UPC maschio (1-25 dB)
7237009	ZC11FXIIDXX	Attenuatore ottico in fibra fissa plug-in da MU APC femmina a MU APC maschio (1-25 dB)
7237010	ZC12FXJJDXX	Attenuatore ottico in fibra fissa plug-in da MU UPC femmina a MU UPC maschio (1-25 dB)
7237011	ZC11FXKKDXX	Attenuatore ottico in fibra fissa plug-in da E2000 APC femmina a E2000 APC maschio (1-25 dB)
7237012	ZC11FXLLDXX	Attenuatore ottico in fibra fissa plug-in da E2000 UPC femmina a E2000 UPC maschio (1-25 dB)
7237013	ZC12FXMMDXX	Attenuatore in fibra ottica da 8F MPO (femmina) a MPO (maschio) (1-20 dB)
7237014	ZC11FXNNDXX	Attenuatore in fibra ottica da 12F MPO (femmina) a MPO (maschio) (1-20 dB)
7237015	ZC11FXOODXX	Attenuatore in fibra ottica da 24F MPO (femmina) a MPO (maschio) (1-20 dB)

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il nostro team di ricerca e sviluppo professionale e una vasta esperienza nella produzione.

Logo personalizzato
Stampa su cavo
Etichetta/sacchetto in PE/design in cartone
Disponibili diversi colori e diverse lunghezze

Galleria dei prodotti

Attenuatore ottico a fibra fissa plug-in ST APC femmina a ST APC maschio (1-25 dB)

Attenuatore ottico in fibra fissa plug-in SC UPC femmina a SC UPC maschio (1-25 dB)

Attenuatore ottico a fibra fissa plug-in SC APC femmina a SC APC maschio (1-25 dB)

Attenuatore ottico in fibra fissa plug-in LC UPC femmina a LC UPC maschio (1-25 dB)

Attenuatore ottico a fibra fissa plug-in LC APC femmina a LC APC maschio (1-25 dB)

Luogo di origine:	La Cina
Marca:	Zion communication
Numero di modello:	Attenuatore ottico della fibra

Quantità di ordine minimo:	20pcs
Imballaggi particolari:	10 sacchetti plastica/del PC
Tempi di consegna:	I normalmente 25 giorni dopo hanno ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Nessun limite
