Casa > Prodotti> Sistema in fibra ottica> Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione

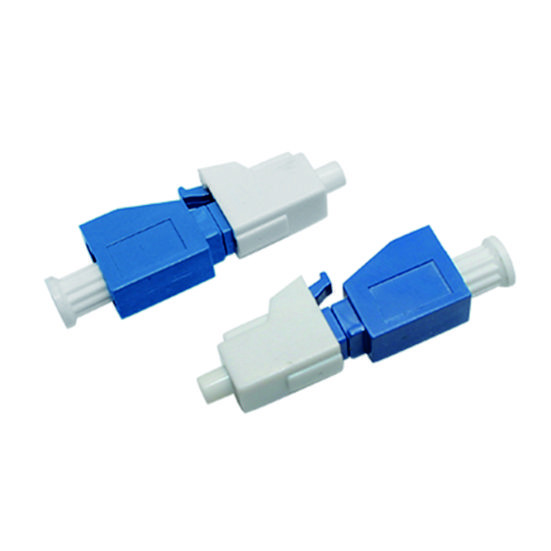

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione

LC/UPC 3dB Fiber Optical Attenuator for 1310-1550nm Wavelength with Low Insertion Loss
LC/UPC 3dB Fiber Optical Attenuator for 1310-1550nm Wavelength with Low Insertion Loss
Informazioni di base
Luogo di origine: La Cina
Marca: Zion communication
Numero di modello: Attenuatore ottico della fibra
Quantità di ordine minimo: 20pcs
Imballaggi particolari: 10 sacchetti plastica/del PC
Tempi di consegna: I normalmente 25 giorni dopo hanno ricevuto il deposito.
Termini di pagamento: T/T
Capacità di alimentazione: Nessun limite
Miglior prezzo Contattaci
Informazioni dettagliate
Lunghezza d'onda operativa (NM): 1310-1550 Perdita di inserzione (DB): ≤ 0,6
Perdita di ritorno (DB): ≥45 Temperatura operativa (℃): -5 ~ +65
Evidenziare:

Attenuatore ottico della fibra

,

Attenuatore a fibra ottica

Descrizione di prodotto

Attenuatore in fibra ottica LC/UPC 3dB
Panoramica del prodotto

L'attenuatore in fibra ottica di ZION COMMUNICAZIONI è un dispositivo ottico progettato per ridurre l'energia del segnale ottico. Attenua efficacemente la potenza ottica in ingresso per prevenire la distorsione nei ricevitori ottici causata da livelli eccessivi di potenza in ingresso.

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 0
Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 1
Identificazione del prodotto
Codice SionDescrizione di Sion
7236004Attenuatore in fibra ottica LC/UPC 3dB
Applicazioni

Questo dispositivo ottico passivo è essenziale per il debug delle prestazioni di potenza ottica, la calibrazione degli strumenti in fibra ottica e l'attenuazione dei segnali in fibra ottica nei sistemi di comunicazione. Il prodotto utilizza fibra attenuante drogata con ioni metallici per regolare con precisione la potenza ottica ai livelli richiesti.

  • Sistemi di comunicazione in fibra ottica
  • Reti CATV in fibra ottica
  • Misurazione di dispositivi ottici ad alta potenza
  • Attenuazione della potenza in ingresso per prevenire la distorsione del ricevitore
Tipi di connettori
Tipo di connettoreDescrizione
LC, SC, FC, STDisponibile in varie configurazioni di connettori per soddisfare diversi requisiti di interfaccia
Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 2
Connettore LC

Utilizzato nelle interfacce in fibra LC, si collega ai moduli SFP con un meccanismo di chiusura jack modulare (RJ) di facile utilizzo. Comunemente utilizzato nei router.

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 3
Connettore SC

Applicato alle interfacce in fibra SC, presenta un design piatto simile a RJ-45 ma con contatti in rame. Identificato da colonne interne in rame.

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 4
Connettore FC

Applicato alle interfacce in fibra FC, presenta un rinforzo del manicotto in metallo con fissaggio a tenditore. Tipicamente utilizzato sui frame di distribuzione ODF.

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 5
Connettore ST

Applicato alle interfacce in fibra ST, comunemente utilizzate nei telai di distribuzione in fibra. Presenta un guscio rotondo con fissaggio a tenditore, spesso utilizzato per connessioni 10Base-F.

Specifiche tecniche
ParametroFC, SC, LC, ST
Lunghezza d'onda operativa (nm)1310-1550
Perdita di inserzione (dB)≤ 0,6
Perdita di ritorno (dB)≥45
Ripetibilità (dB)≤ 0,2
Risoluzione (dB)≤ 0,1
Perdita dipendente dalla lunghezza d'onda (dB)WDL≤ 0,3 (banda C+L)
Perdita dipendente dalla polarizzazione (dB)PDL ≤ 0,2
Perdita dipendente dalla temperatura (dB)TDL ≤ 0,2
Tolleranza per l'attenuazione di 1-5 dB (dB)±0,5
Tolleranza per l'attenuazione di 6-30 dB (nm)±10
Durata dell'accoppiamento (ciclo)≥1000
Tempo di risposta (dB/ms)3
Precisione del controllo dell'attenuazione (dB)±0,5
Tensione di alimentazione (CC)±5 V
Temperatura operativa (°C)-5~+65
Temperatura di stoccaggio (°C)-40~+75
Attenuatori per fibra ottica correlati
Codice SionCodice prodottoDescrizione di Sion
7237001ZC11FXAADXXAttenuatore ottico a fibra fissa plug-in LC APC femmina a LC APC maschio (1-25 dB)
7237002ZC11FXBBDXXAttenuatore ottico in fibra fissa plug-in LC UPC femmina a LC UPC maschio (1-25 dB)
7237003ZC11FXCCDXXAttenuatore ottico a fibra fissa plug-in SC APC femmina a SC APC maschio (1-25 dB)
7237004ZC11FXDDDXXAttenuatore ottico in fibra fissa plug-in SC UPC femmina a SC UPC maschio (1-25 dB)
7237005ZC12FXEEDXXAttenuatore ottico a fibra fissa plug-in ST APC femmina a ST APC maschio (1-25 dB)
7237006ZC11FXFFDXXAttenuatore ottico a fibra fissa plug-in ST UPC femmina a ST UPC maschio (1-25 dB)
7237007ZC11FXGGDXXAttenuatore ottico a fibra fissa plug-in FC APC femmina a FC APC maschio (1-25 dB)
7237008ZC11FXHHDXXAttenuatore ottico in fibra fissa plug-in FC UPC femmina a FC UPC maschio (1-25 dB)
7237009ZC11FXIIDXXAttenuatore ottico in fibra fissa plug-in da MU APC femmina a MU APC maschio (1-25 dB)
7237010ZC12FXJJDXXAttenuatore ottico in fibra fissa plug-in da MU UPC femmina a MU UPC maschio (1-25 dB)
7237011ZC11FXKKDXXAttenuatore ottico in fibra fissa plug-in da E2000 APC femmina a E2000 APC maschio (1-25 dB)
7237012ZC11FXLLDXXAttenuatore ottico in fibra fissa plug-in da E2000 UPC femmina a E2000 UPC maschio (1-25 dB)
7237013ZC12FXMMDXXAttenuatore in fibra ottica da 8F MPO (femmina) a MPO (maschio) (1-20 dB)
7237014ZC11FXNNDXXAttenuatore in fibra ottica da 12F MPO (femmina) a MPO (maschio) (1-20 dB)
7237015ZC11FXOODXXAttenuatore in fibra ottica da 24F MPO (femmina) a MPO (maschio) (1-20 dB)
Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi supportati dal nostro team di ricerca e sviluppo professionale:

  • Logo personalizzato
  • Stampa su cavo
  • Etichetta/sacchetto in PE/design in cartone
  • Disponibili diversi colori e diverse lunghezze
Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 6
7237005

ZC12FXEEDXX - Attenuatore ottico in fibra fissa plug-in da ST APC femmina a ST APC maschio (1-25 dB)

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 7
7237004

ZC11FXDDDXX - Attenuatore ottico in fibra fissa plug-in da SC UPC femmina a SC UPC maschio (1-25 dB)

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 8
7237003

ZC11FXCCDXX - Attenuatore ottico in fibra fissa plug-in da SC APC femmina a SC APC maschio (1-25 dB)

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 9
7237002

ZC11FXBBDXX - Attenuatore ottico in fibra fissa plug-in da LC UPC femmina a LC UPC maschio (1-25 dB)

Attenuatore ottico in fibra LC/UPC 3dB per lunghezza d'onda 1310-1550nm con bassa perdita di inserzione 10
7237001

ZC11FXAADXX - Attenuatore ottico a fibra fissa plug-in da LC APC femmina a LC APC maschio (1-25 dB)
