Informazioni dettagliate

Lunghezza d'onda operativa (NM):

1260 ~ 1650nm

Lunghezza della fibra:

1 m

Temperatura operativa (℃):

-40 ~ 85

Tipo di connettore:

SC/APC, SC/UPC, ST DI LC FC

Evidenziare:

separatore a fibra ottica

separatore ottico del plc

Descrizione di prodotto

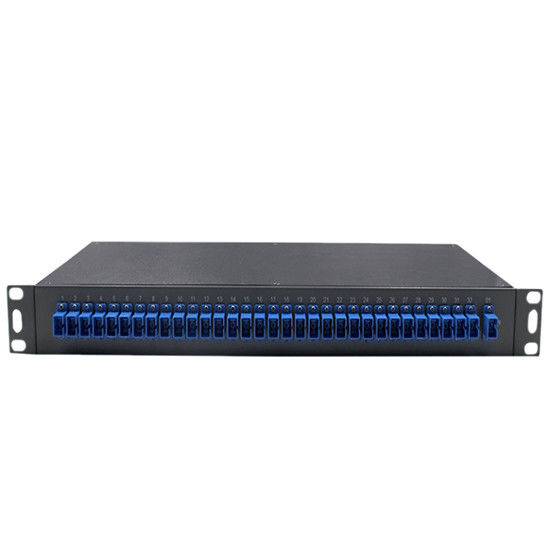

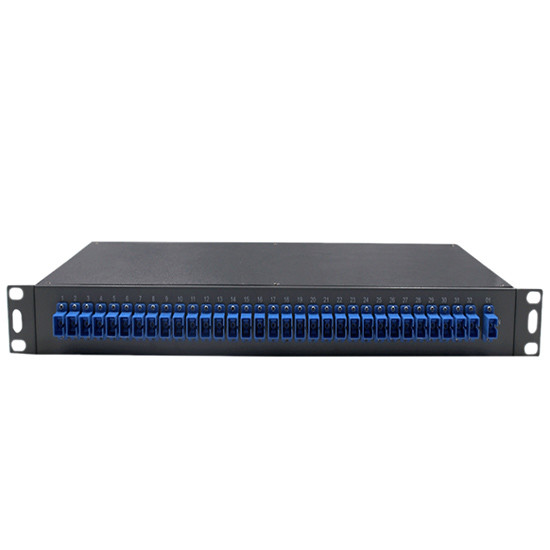

Splitter ottico 1×32 Splitter per fibra ottica PLC tipo ODF montato su rack monomodale con adattatori per fibra SC (7233217)

Panoramica dello splitter per fibra ottica

Splitter in fibra ottica PLC monomodale/multimodale 1×4/1×8/1×16/1×32 ad alte prestazioni disponibile con connettori SC, LC, FC, ST/APC, UPC per applicazioni FBT/PLC.

Applicazioni del separatore in fibra ottica PLC 1×32

Reti FTTH, LAN, PON e CATV ottica
Reti locali ad anello e sistemi di comunicazione in fibra ottica
Apparecchiature per test su fibra ottica e sensori su fibra ottica

Specifiche del separatore in fibra ottica PLC 1×32

Tipo di divisore PLC	Separatore PLC 1×32
Tipo di configurazione	1×32
Lunghezza d'onda operativa	1260~1650nm
Lunghezza della fibra	1 m
Direttività	≥55dB
Stile del pacchetto	ODF montato su rack da 19 pollici
Tipo di fibra	G657A1 o G652D monomodale
Diametro della fibra	0,9 mm, 2,0 mm, 3,0 mm
Perdita dipendente dalla polarizzazione	≤0,3dB
Perdita dipendente dalla lunghezza d'onda	≤0,5dB
Perdita di inserzione tipica	≤16,2dB
Perdita di inserzione	≤17,1dB
Uniformità delle perdite	≤1,5dB
Temperatura operativa	Da -40 ℃ a 85 ℃
Temperatura di conservazione	Da -40 ℃ a 85 ℃
Dimensione del pacchetto di tenuta	485×75×195 mm
Tipo di connettore	SC/APC, SC/UPC, LC, FC, ST
Marca	HELLOSIGNAL® O OEM
Tempi di consegna	Normalmente 25 giorni dopo aver ricevuto il deposito
Quantità minima di ordine	20 pezzi

Introduzione al separatore in fibra ottica PLC 1×32

Questo tipo ODF splitter ottico 1×32 montato su rack è dotato di un robusto modulo scatola in ABS con rivestimenti in fibra da 2 mm fino a 3 mm, disponibile senza connettori o con porte per adattatori in fibra ottica SC/APC, FC, ST o LC. Sono disponibili design personalizzati per soddisfare le specifiche esigenze del cliente.

Specifiche prestazionali

Parametro	1×2	1×4	1×8	1×16	1×32	1×64	1×128
Perdita di inserzione (grado P/S)	3.8/4.0	7.2/7.4	10.3/10.7	13.5/13.7	16.5/16.9	20.5/21.0	23.8/24.2
Uniformità della perdita (dB)	<0,4	<0,6	<0,8	<1.0	<1,5	<2.0	<2,5
PDL (dB)	<0,2	<0,2	<0,2	<0,3	<0,3	<0,4	<0,4
Perdita di ritorno (dB)	>55	>55	>55	>55	>55	>55	>55
Direttività (dB)	>55	>55	>55	>55	>55	>55	>55
Perdita dipendente dalla lunghezza d'onda (dB)	<0,5	<0,5	<0,5	<0,5	<1.0	<1.0	<1.0

Nota:Le specifiche sopra riportate si riferiscono a dispositivi senza connettori. Aggiungere un'ulteriore perdita di 0,2 dB per connettore.

Opzioni di configurazione

Configurazione della porta	Tipo di pacchetto	Diametro della fibra	Lunghezza della fibra	Tipo di connettore
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128	1 = Nudo 2 = Senza blocco 3 = Modulo scatola ABS 4 = Inserisci casella 5 = Tipo di pallet 6 = Montaggio su rack Z = Personalizzato	0 = 250 um 1 = 900 μm 2 = 2,0 mm 3 = 3,0 mm	0 = 0,5 m 1 = 1,0 m 2 = 1,5 m 3 = 2,0 m 4 = 3,0 m 5 = 4,0 m Z = Personalizzato	0 = Nessuno 1 = FC/APC 2 = FC/UPC 3 = SC/APC 4 = SC/UPC 5 = LC/APC 6 =LC/UPC 7 = ST Z = Personalizzato

Prodotti splitter PLC correlati

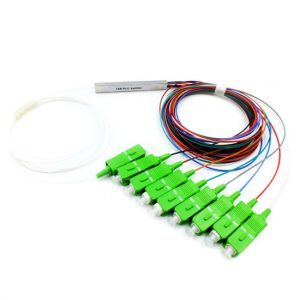

1×8 Fiber PLC Splitter Single Mode Blockless

Accoppiatore in fibra ottica PLC Blockless monomodale con separatore PLC in fibra 1×8 (7233202)

Accoppiatore in fibra ottica PLC Blockless monomodale splitter 1×2 PLC (7233203)

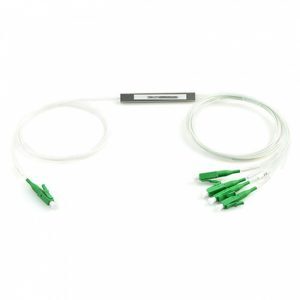

Accoppiatore in fibra ottica PLC senza blocchi monomodale 1×4 Splitter PLC (7233204)
