Informazioni dettagliate

Lunghezza d'onda operativa (NM):

1260 ~ 1650nm

Lunghezza della fibra:

1 m

Temperatura operativa (℃):

-40 ~ 85

Tipo di connettore:

SC/APC, SC/UPC, ST DI LC FC

Evidenziare:

separatore a fibra ottica

separatore ottico del plc

Descrizione di prodotto

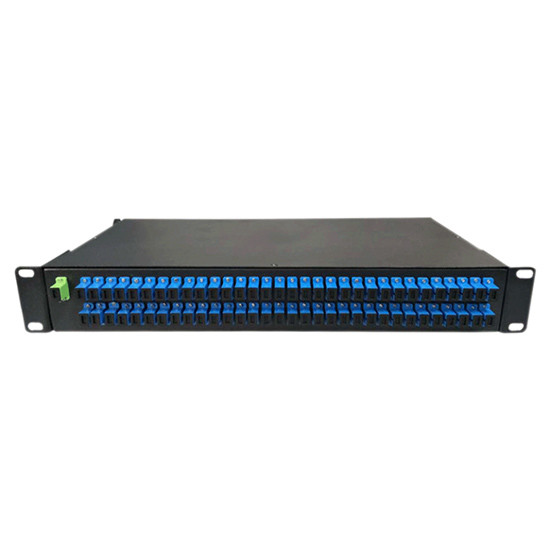

Splitter ottico 1×64 tipo ODF montato su rack

Accoppiatore a fibra PLC monomodo con adattatori a fibra SC (7233216)

Visualizzazione del prodotto

Splitter in fibra ottica ad alte prestazioni disponibile in configurazioni da 1×4, 1×8, 1×16 e 1×32 con connettori UPC SC, LC, FC, ST/APC sia in tecnologie FBT che PLC.

Applicazioni

Reti FTTH (Fibre to the Home)
LAN (Local Area Networks)
PON e sistemi CATV ottici
Reti di anello locali
Sistemi di comunicazione in fibra ottica
Attrezzature per la prova della fibra ottica
Sensori a fibra ottica

Specifiche tecniche

Parametro	Specificità
Tipo di configurazione	1×64
Lunghezza d'onda operativa	1260~1650 nm
Lunghezza della fibra	1 m
Direttiva	≥ 55 dB
Stile del pacchetto	ODF montato su scaffale da 19′′
Tipo di fibra	Modulo singolo G657A1 o G652D
Diametro della fibra	0.9mm, 2.0mm, 3.0mm
Perdite dipendenti dalla polarizzazione	≤ 0,4 dB
Perdite dipendenti dalla lunghezza d'onda	≤ 0,8 dB
Perdita tipica di inserimento	≤ 19,7 dB
Perdita di inserimento	≤ 21,2 dB
Uniformità della perdita	≤ 2,5 dB
Temperatura di funzionamento	-40°C a 85°C
Temperatura di conservazione	-40°C a 85°C
Dimensioni del pacchetto	485 × 75 × 195 mm
Tipo di connettore	SC/APC, SC/UPC, LC, FC, ST
Marchio	HELLOSIGNAL® O OEM
Tempo di consegna	25 giorni dopo il deposito
Quantità minima d'ordine	20 pezzi

Introduzione del prodotto

Il PLC Splitter 1×64 Blockless Mini Steel Tube Type Fiber Optic PLC Splitter dispone di connettori SC/APC mono-modo da 900μm.Gli splitter di circuito a onde luminose planare (PLC) sono dispositivi ottici di gestione della potenza fabbricati utilizzando la tecnologia di guida d'onda ottica a silice, offrendo piccole dimensioni, elevata affidabilità, ampia gamma di lunghezze d'onda operative e eccellente uniformità canale-canale.questi prodotti soddisfano i requisiti GR-1209-CORE e GR-1221-CORE.

Specifiche di prestazione

Tipo di divisore	1 × 2	1x4	1×8	1 × 16	1×32	1×64	1×128
Perdita di inserimento (classe P/S)	30,8/4,0 dB	7.2/7.4 dB	10.3/10.7 dB	13.5/13.7 dB	16.5/16.9 dB	20.5/21.0 dB	230,8/24,2 dB
Uniformità della perdita	< 0,4 dB	< 0,6 dB	< 0,8 dB	< 1,0 dB	< 1,5 dB	< 2,0 dB	< 2,5 dB
PDL	< 0,2 dB	< 0,2 dB	< 0,2 dB	< 0,3 dB	< 0,3 dB	< 0,4 dB	< 0,4 dB
Risultato di perdita	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Direttiva	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB	> 55 dB
Perdite dipendenti dalla lunghezza d'onda	< 0,5 dB	< 0,5 dB	< 0,5 dB	< 0,5 dB	< 1,0 dB	< 1,0 dB	< 1,0 dB

Nota:Le specifiche di cui sopra sono per dispositivi senza connettori.

Opzioni di configurazione

Port	Pacco	Diametro della fibra	Lunghezza della fibra	Collegamento
0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1×128	1 = Nudo 2=senza blocchi 3=Casella ABS 4=Inserire la casella 5=Tipo di pallet 6=Monte a scaffale Z = personalizzato	0=250 μm 1=900μm 2 = 2,0 mm 3 = 3,0 mm	0=0,5m 1=1,0m 2 = 1,5 m 3 = 2,0 m 4 = 3,0 m 5=4,0m Z = personalizzato	0=Nessuno 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z = personalizzato
