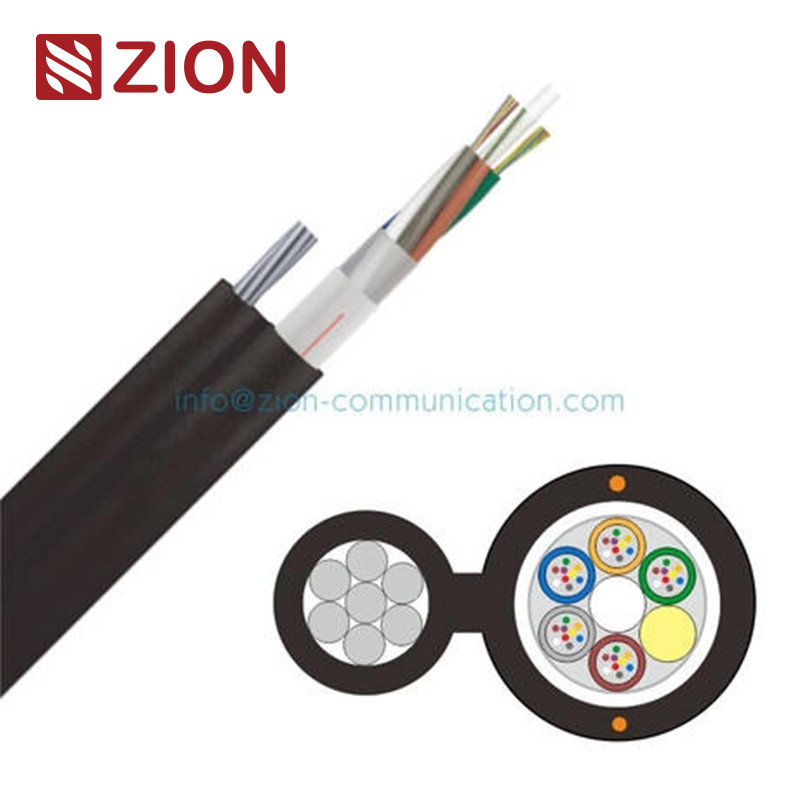

GYFTC8A FRP CSM Aluminium Armored Aerial Installation Figura-8 Cavo ottico autoportante

GYFTC8A.

Cable a fibra ottica FRP CSM Aluminium Armored Aerial Installation Figura-8 Autoportante

Applicazione

Alta resistenza alla trazione
Installazione aerea autosostenente

Caratteristiche e dati tecnici dei cavi in fibra ottica

Caratteristiche delle fibre

G.652.D (modo singolo):

• Attenuazione:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Dispersione in modalità di polarizzazione:
  • Fibra individuale: ≤ 0,20 ps/√km
  • Valore di collegamento di progettazione (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (Modo singolo):

• Attenuazione:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Dispersione in modalità di polarizzazione:
  • Fibra individuale: ≤ 0,20 ps/√km
  • Valore di collegamento di progettazione (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (multimodo):

• Attenuazione:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Larghezza di banda:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (multimodo):

• Attenuazione:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Larghezza di banda:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Dati tecnici

1. Numero di fibre:Disponibile in configurazioni di 24, 48, 72, 96, 144 e 288 fibre.

2. Struttura del tubo sciolto:

   • Numero di tubi e fibre per tubo:
     • 24 fibre: 4 tubi × 6 fibre.
     • 48 fibre: 4 tubi × 12 fibre.
     • 72 fibre: 6 tubi × 12 fibre.
     • 96 fibre: 8 tubi × 12 fibre.
     • 144 fibre: 12 tubi × 12 fibre.
     • 288 fibre: 24 tubi × 12 fibre.
   • Diametro esterno: da 1,9 mm a 2,4 mm a seconda della configurazione.

3. Membro della forza centrale:

   • Materiale: FRP o acciaio.
   • Diametro: varia da 2,0 mm a 7,4 mm a seconda del numero di fibre.

4. Materiale di blocco dell'acqua:

   • Cavo riempito con un composto per garantire la resistenza all'acqua.

5. Strato impermeabile:

   • Nastro laminato di alluminio per una protezione aggiuntiva.

6. Messaggero:

   • Struttura: 7 × 1,6 mm per resistenza e supporto.

7. - Inchiostro:

   • Spessore: nominale 1,8 mm.

8. Dimensioni e peso del cavo:

   • Il diametro del cavo varia da circa 10,2 mm a 19,5 mm (cavo principale) e da 21,2 mm a 30,5 mm (compreso il filo messaggero).
   • Peso varia da 220 ± 10 kg/km a 450 ± 10 kg/km.

9. Performance meccaniche:

   • Intervallo di temperatura di funzionamento:-40°C a +70°C.
   • Resistenza alla trazione:
     • A breve termine: 8000 N.
     • A lungo termine: 2700 N.
   • Resistenza alla frantumazione:
     • A breve termine: 1000 N/100 mm.
     • A lungo termine: 300 N/100 mm.

10. Disposizione dei colori:

    • I colori delle fibre e dei tubi seguono una tabella di identificazione specificata.
