Figura a fibra ottica 8 GYXTC8S Uni dell'installazione aerea corazzata della metropolitana di PSP

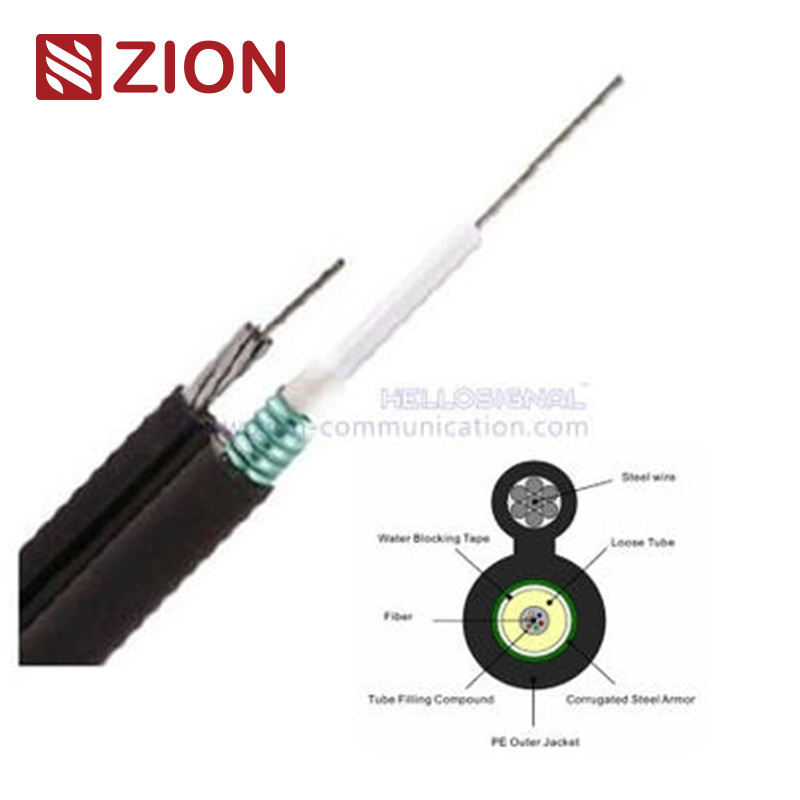

GYXTC8S PSP Montaggio aereo a tubo unico blindato Figura-8 Cavo ottico autoportante

GYXTC8S

PSP Cavo a fibra ottica per installazione aerea a tubo unico blindato
Figura 8 Autosufficienza

Caratteristiche

Ecco un riassunto dettagliato delle specifiche del cavo in fibra ottica basato sul vostro input:

Tipo di fibra e attenuazione/prestazioni:

1. G.652.D- eG.655(Fibra mono-modo):

   • G.652.D: Una fibra mono-modo comunemente utilizzata adatta a applicazioni di uso generale.
   • G.655: Fibra spostata a dispersione diversa da zero, progettata per trasmissioni a lunga distanza ad alta capacità con maggiore controllo della dispersione.

2. Fibra multimoda:

   • 50/125 μm- e62.5/125 μmsono fibre multimode utilizzate per la trasmissione di dati ad alta velocità a breve distanza nelle reti locali (LAN), con caratteristiche specifiche di attenuazione e larghezza di banda.

Attenuazione:

• A 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• A 1300 nm:

  • 50/125 μm:≤ 1,0 dB/km
  • 62.5/125 μm:≤ 1,0 dB/km

• A 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• a 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Larghezza di banda (capacità di trasferimento dati):

• A 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• A 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Dispersione in modalità di polarizzazione (PMD):

• Fibra individualeEntrambi:G.652.D- eG.655le fibre hanno un valore di dispersione del modo di polarizzazione di≤ 0,20 ps/√km.
• Valore del collegamento di progettazione(M=20, Q=0,01%): EntrambiG.652.D- eG.655le fibre hanno≤ 0,1 ps/√km.

Dati tecnici per la costruzione di cavi:

Questa sezione descrive le proprietà fisiche e meccaniche dei cavi a fibra ottica con vari numeri e configurazioni di fibre:

• Opzioni di conteggio delle fibre: 2, 4, 6, 12, 18, 24 fibre.

Caratteristiche dei tubi e dei cavi sciolti:

• Diametro esterno del tubo sciolto:

  • Per le fibre 2, 4, 62.8 mm
  • Per le fibre 12, 18, 24:3.2 mm

• Acciaio:

  • Materiale: filo di acciaio galvanizzato per la resistenza.
  • Diametro:7*0,8 mm.

• Capota:

  • Materiale:PE(polietilene).
  • Spessore:0,8 mm nominali.

• Diametro del cavo:

  • 2, 4, 6 fibreApproximativo.4.4 mm / 9.5 mm.
  • 12, 18, 24 fibreApproximativo.40,6 mm / 9,5 mm.

• Peso del cavo:

  • 2, 4, 6 fibre:66 kg/km.
  • 12, 18, 24 fibre:68 kg/km.

• Intervallo di temperatura di funzionamento:-40°C a +70°C.

• Resistenza alla trazione:

  • A breve termine:1500 N.
  • A lungo termine:600 N.

• Resistenza alla frantumazione:

  • A breve termine:1000 N/100 mm.
  • A lungo termine:300 N/100 mm.
