| Luogo di origine: | La Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | CE, ROHS, VDE, UL |
| Numero di modello: | Installazione aerea di GYAXTC8Y |
| Quantità di ordine minimo: | 100km |
| Imballaggi particolari: | 2000M / Bobina/cartone di legno |
| Tempi di consegna: | Normalmente 20 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1500KM/mese |
| Fibra: | G.652.D, G.655, 50/125um, 62.5/125um | Membro di forza centrale: | GFRP |
|---|---|---|---|
| Tubo sciolto: | Termoplastico | Filato di Aramid: | Filato di Aramid |
| Rivestimento: | PE | Messaggero: | Fili di acciaio incagliati |
| Pacchetto: | Bobina di legno, Φ280*280mm | ||
| Evidenziare: | Figura 8 cavo a fibre ottiche del rivestimento del PE,Figura aerea 8 cavo a fibre ottiche,Cavo a fibre ottiche di Mini Figure 8 |
||

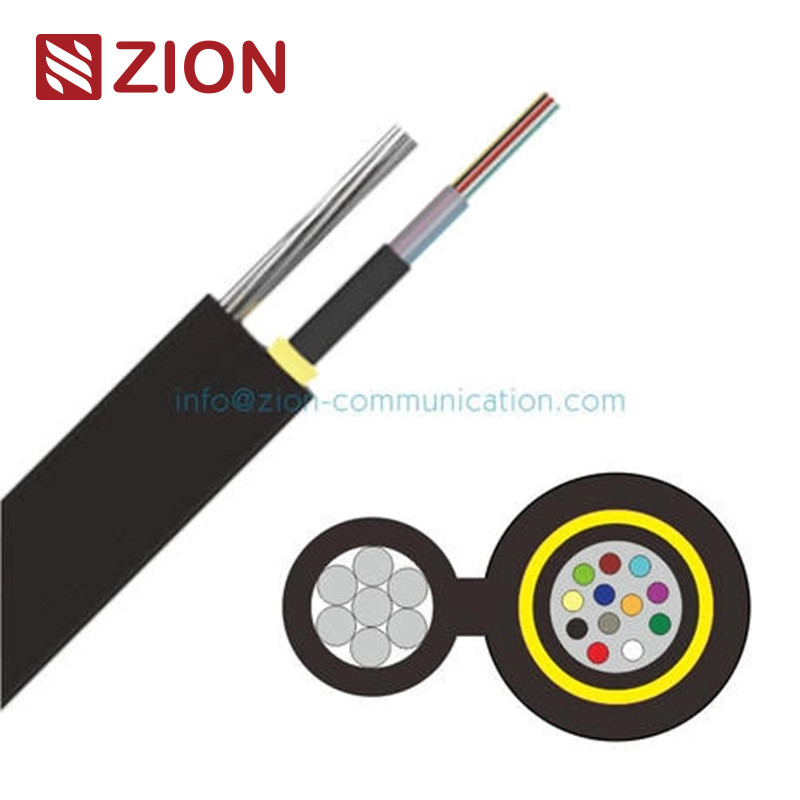

Cavo centrale autosufficiente Unitube Cabl ottico aereo di Mini Figure 8 della metropolitana di GYAXTC8Y-Small Figure-8
|
GYAXTC8Y-Small Cavo a fibre ottiche aereo dell'installazione della metropolitana centrale |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Applicazione: | |||||||||||||||||||||||||
| Buone prestazioni meccaniche ed ambientali. | |||||||||||||||||||||||||
| Di piccola dimensione e leggero, facile per installazione. | |||||||||||||||||||||||||
| Installazione aerea autosufficiente. | |||||||||||||||||||||||||
| Caratteristiche: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Attenuazione | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Larghezza di banda | @850nm | - | - | ≥500 megahertz · chilometro | ≥200 megahertz · chilometro | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 megahertz · chilometro | ≥600 megahertz · chilometro | |||||||||||||||||||||
| Polarizzazione modo dispersione |
fibra lndividual | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Valore di collegamento di progettazione (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Dati tecnici: | |||||||||||||||||||||||||
| Oggetto | Indice | Valore | |||||||||||||||||||||||
| Numero di fibre | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
| Metropolitana sciolta | Diametro esterno (millimetri) | 2,8 | 2,8 | 2,8 | 2,8 | 3,2 | 3,2 | ||||||||||||||||||
| Filo di acciaio | Materiale | Filo di acciaio galvanizzato | |||||||||||||||||||||||
| Diametro (millimetri) | 7*0.8 | ||||||||||||||||||||||||
| Guaina | Materiale | PE | |||||||||||||||||||||||
| Spessore (millimetri) | Termine nominale: 0,8 | ||||||||||||||||||||||||
| Diametro del cavo (millimetro) approssimativamente. | 4.4/*9.5mm | 4.4/*9.5mm | 4.4/*9.5mm | 4.4/*9.5mm | 4.6/*9.5mm | 4.6/*9.5mm | |||||||||||||||||||
| Peso del cavo (kg/km) approssimativamente. | 66 | 66 | 66 | 66 | 68 | 68 | |||||||||||||||||||
| Gamma di temperatura di funzionamento (℃) | -40~+70 | ||||||||||||||||||||||||
| Breve lungo termine di resistenza alla trazione (N) | 1500/600 | ||||||||||||||||||||||||
| Schiacci il resistanoe breve/a lungo termine (N/100mm) | 1000/300 | ||||||||||||||||||||||||
| La disposizione di colore di fibra e del tubo è specificata nella tavola dell'identificazione di colore. | |||||||||||||||||||||||||
| L'altri struttura e tenore di fibre sono inoltre disponibili secondo i requisiti di cliente. | |||||||||||||||||||||||||
