Figura autosufficiente corazzata leggera 8 cavo ottico GYFC8S (Tutto asciutto)

(Tutto asciutto) GYFC8S Cable ottico autoappoggio blindato leggero Figura 8

GYFC8S

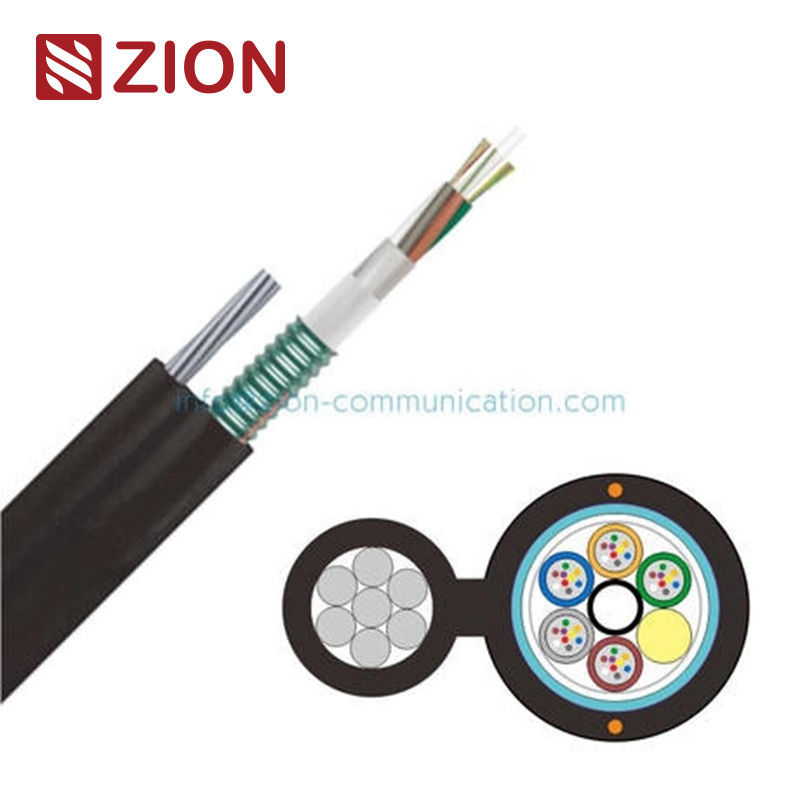

Cavo autoappoggiabile leggero amorato Figura 8

Applicazione

Alta resistenza alla trazione

Alta resistenza alla frantumazione

Installazione aerea autosostenente

Disegno del nucleo semi-asciutto, facile da installare e splicare

Caratteristiche

Le informazioni fornite includono dettagli suCavi in fibra otticae le loro variespecifiche di prestazioneEcco una ripartizione delle caratteristiche chiave:

Tipo di fibra e specifiche:

1. G.652.D- eG.655sono tipi di fibra monomodo con caratteristiche specifiche di attenuazione e dispersione, che sono spesso utilizzati in vari sistemi di trasmissione ottica.

   • G.652.Dè una fibra standard monomodo con una minore attenuazione, adatta alla maggior parte delle applicazioni generali.
   • G.655è una fibra con spostamento di dispersione diverso da zero progettata per trasmissioni a lungo raggio e ad alta capacità, in particolare quando è necessaria una compensazione della dispersione.

2. Fibra multimoda:

   • 50/125 μm- e62.5/125 μmsono i diametri di base/rivestimento per le fibre multimode, comunemente utilizzate per la trasmissione di dati a breve distanza (ad esempio all'interno di edifici o ambienti di campus).

Attenuazione (perdita di segnale):

• G.652.D- eG.655:

  • Al850 nm- e1300 nm, entrambi i tipi di fibre hanno un'attenuazione di≤ 3,0 dB/km.
  • Al1310 nm,G.652.Dha un'attenuazione di≤ 0,36 dB/km, eG.655ha≤ 0,40 dB/km.
  • Al1550 nm, l' attenuazione è≤ 0,22 dB/kmperG.652.D- e≤ 0,23 dB/kmperG.655.

• Fibre multimodi (50/125 μm e 62,5/125 μm):

  • Al850 nm, l' attenuazione è≤ 3,0 dB/km.
  • Al1300 nm, attenuazione è anche≤ 1,0 dB/km.

Larghezza di banda (capacità di trasmissione del segnale):

• Fibra multimoda:
  • Al850 nm,50/125 μmla fibra ha una larghezza di banda di≥ 500 MHz·km, mentre62.5/125 μmfibra ha≥ 200 MHz·km.
  • Al1300 nm,50/125 μmla fibra ha una larghezza di banda di≥ 1000 MHz·km, mentre62.5/125 μmfibra ha≥ 600 MHz·km.

Dispersione in modalità di polarizzazione (PMD):

• Fibra individualeEntrambi:G.652.D- eG.655le fibre hanno un valore di dispersione del modo di polarizzazione di≤ 0,20 ps/√km.
• Valore del collegamento di progettazione (M=20, Q=0,01%)Entrambi:G.652.D- eG.655le fibre hanno un valore di collegamento di progettazione di≤ 0,1 ps/√km.

Dati tecnici per i cavi in fibra ottica:

Le seguenti specifiche sono per ilCavi in fibra otticacon un numero e una configurazione variabili di fibre:

• Opzioni di conteggio delle fibre: 24, 48, 72, 96, 144 fibre.

• Tubo sciolto:

  • Numero di tubi per numero di fibre:
    • 24 fibre: 4 tubi * 6 fibre per tubo.
    • 48 fibre: 4 tubi * 12 fibre per tubo.
    • 72 fibre: 6 tubi * 12 fibre per tubo.
    • 96 fibre: 8 tubi * 12 fibre per tubo.
    • 144 fibre: 12 tubi * 12 fibre per tubo.

• Diametro esterno:

  • 24 fibre: 1,9 mm.
  • 48, 72, 96 fibre: 2,4 mm.
  • 144 fibre: 2,4 mm.

• Membro della forza centrale:

  • Materiale:FRP(Fibra rinforzata di plastica).
  • Diametro:20,0 mmper le fibre 24/48,2.6 mmper le fibre 72/96/144.

• Materiale di blocco dell'acqua:Nastro e filati impermeabiliper la protezione contro l'ingresso dell'acqua.

• Armatura:nastri di acciaio ondulatoper la protezione meccanica.

• Messaggero:7*1,6 mmstruttura.

• Capo esterno:

  • Spessore:1.8 mmnominale.

• Diametro del cavo:

  • 24 fibre: approssimativamente 11,1 mm * 22,1 mm
  • 48 fibre: approssimativamente 12,1 mm * 23,1 mm.
  • 72 fibre: approssimativamente 12,6 mm * 23,6 mm
  • 96 fibre: approssimativamente 14,6 mm * 25,6 mm.
  • 144 fibre: circa 17,6 mm * 28,6 mm.

• Peso del cavo:

  • 24 fibre: 280 kg/km.
  • 48 fibre: 310 kg/km.
  • 72 fibre: 330 kg/km.
  • 96 fibre: 370 kg/km.
  • 144 fibre: 440 kg/km.

• Intervallo di temperatura di funzionamento: -40°C a +70°C.

• Resistenza alla trazione:

  • A breve termine:8000 N.
  • A lungo termine:2700 N.

• Resistenza alla frantumazione:

  • A breve termine:2000 N/100 mm.
  • A lungo termine:600 N/100 mm.
