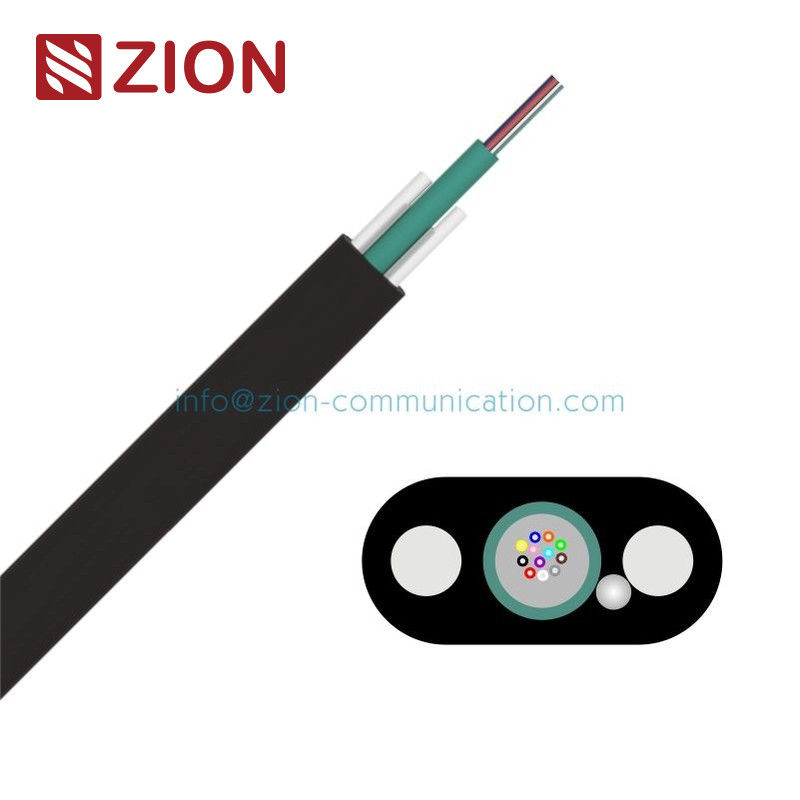

FTTH GYFXBY 1 un cavo a fibre ottiche all'aperto dell'interno dei 2 4 6 8 centri con FRP non metallico

FTTH GYFXBY 1 2 4 6 8 Cori Cavo in fibra ottica interno/esterno Cavo di comunicazione piatto con FRP non metallico

GYFXBY Cavo in fibra ottica a tubo unico a forma piatta e autosostenibile per reti nelle zone rurali



Introduzione

Le fibre ottiche sono collocate in un tubo allentato fatto di plastica ad alto modulo e riempito di composto di riempimento del tubo.Due barre di plastica rinforzate di fibra di vetro (FRP) sono posizionate fuori dal tubo in parallelo, e i filati di blocco dell'acqua vengono collocati tra il tubo e le barre, quindi viene estrusto un involucro PE a forma piatta.
Nel segmento della distribuzione delle reti ottiche nelle zone rurali,il cavo può essere utilizzato come cavo a caduta per installazioni aeree autoportanti per collegare punti di ramificazione con punti di accesso per gli abbonati.



Caratteristiche

Controllo accurato del processo che garantisce buone prestazioni meccaniche e di temperatura
Forma piana unica che fornisce un'eccellente resistenza alla frantumazione, applicabile a speciali pinze a cuneo da installare
Due elementi di resistenza in FRP in parallelo vicino al tubo, facili da strappare
Progettazione completamente dielettrica, applicabile alle zone soggette a fulmini
Uni-tubo, piccolo spazio e peso leggero, facile da installare





Serie di prodotti

IlSerie di prodottiper i cavi in fibra ottica è suddiviso in tre categorie:Aggiustatore,Distribuzione, eScendiamo.Di seguito è riportata una ripartizione dei diversi tipi di cavi all'interno di ciascun segmento:

• Segmento di alimentazione:

Questi cavi sono tipicamente utilizzati per la comunicazione a lunga distanza, spesso distribuiti in ambienti esterni.

GYTA/GYTS:Tubo a strascicoQuesti cavi sono progettati per una comunicazione ad alte prestazioni con più fibre in una configurazione di tubo sciolto per una maggiore protezione e flessibilità.



Ciascuno di questi tipi di prodotto ha scopi diversi all'interno delle reti in fibra ottica, dalla trasmissione a lunga distanza fino alle connessioni di distribuzione e drop più vicine all'utente.

• Segmento di caduta:

Questi sono comunemente utilizzati per la connessione finale da un punto di distribuzione all'utente finale, in genere nelle abitazioni o negli edifici.

GJXH:Cavo a goccia di tipo arco. Questo tipo di cavo ha un design robusto conelementi di resistenza del filo di acciaioe viene tipicamente utilizzato per installazioni a breve distanza.

• Segmento di distribuzione:

Questi cavi sono utilizzati per la connessione dalla rete di alimentazione alla rete dell'utente finale o per le connessioni intermedie.

GYAXZY:Guarnizione LSZH a un tubo di aramideQuesto cavo utilizza una configurazione a singolo tubo e presenta unAramidemembro di forza con unAlogen zero a basso fumo (LSZH)Infine, la Commissione ritiene che la Commissione debba adottare misure adeguate per garantire la sicurezza dei prodotti e la loro conservazione.GYGXZY:Involucro di vetro in PE a tubo unico. simile a quella precedente, ma con unFilati di vetroLa forza di lavoro e unPolietilene (PE)In questo caso, il sistema di protezione è un sistema di protezione che offre un diverso tipo di protezione e durabilità.GTJGA:TBF a fessura APL CSMUn tipo più specifico di cavo con un nucleo a fessura, progettato per la distribuzione ad alta densità e a lunga distanza.GYFXBY:Uni-tubo a forma piatta e autoportante. Un disegno piatto con unauto-supportabilecaratteristica, che offre un metodo di installazione facile, comunemente utilizzato in ambienti che richiedono cablaggi flessibili ma robusti.GYAXTC8Y:Figura 8 Aramide a tubo unico autosostentante. UnFigura 8con una strutturaAramideFabbricazione a partire da fibre sinteticheGYFC8A-3U:3 unità di FRP APL Figura 8 Autoportante. UnFigura 8progettazione conFRP da 3 unitàper una maggiore resistenza e capacità di auto-supporto, in genere per ambienti accidentati.









Sezione trasversale





1. Riempimento di tubi: composto di riempimento idrografico adatto.
2. tubo sciolto: materiale termoplastico.
3. Fibra ottica
4. Struttura: barre di plastica rinforzate con fibre di vetro (GFRP).
5. materiale impermeabile: filato impermeabile.
6- Guarnizione esterna: polietilene nero.









Caratteristiche tecniche

GYFXBY-02-24XnDiametro mm:4.6*8.1 ((3.0tubo)

GYFXBY-02-24XnPeso ((kg/km):35

GYFXBY-02-24XnDiametro FRP:1.6

GYFXBY-02-24XnResistenza alla trazioneLungo/corto termine(N):400/1400

GYFXBY-02-24XnCrushLungo/corto termine(N/100 mm):1000/5000







Caratteristiche ambientali

Temperatura di trasporto/mantenimento: -20°C~ 70°C





Durata della consegna

Lunghezza standard:1000 m;Otla sua lunghezza disponibile
