| Luogo di origine: | porcellana |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | CE, ROHS, VDE, UL |
| Numero di modello: | Micro unità aero-soffiata della fibra |
| Quantità di ordine minimo: | 10 CHILOMETRI |
| Imballaggi particolari: | 1000M o 2000M/tamburo di legno |
| Tempi di consegna: | Normalmente 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1000KM/mese |
| Fibra ottica: | IEC 60793-2-50 DEL、 G.657 DI ITU-T G.652 | Cavo di Optica: | IEC 60794-5 DEL、 DI IEC 60794-1-2 |
|---|---|---|---|
| Pacchetto: | 1000M o 2000M/tamburo di legno | Certificazione: | CE, ROHS, VDE, UL |
| Evidenziare: | Unità saltata della fibra della micro aria,Cavo a fibre ottiche saltato dell'aria di IEC 60794-1-2,Cavo a fibre ottiche saltato dell'aria di ITU-T G.652 |
||
Micro cavo a fibre ottiche saltato Aero-soffiato dell'aria dell'unità della fibra (MABFU)
| Micro unità aero-soffiata della fibra (MABFU) | |||||||||||
| Introduzione: | |||||||||||
| MABFU è la parte importante del cavo saltato della fibra dell'aria ed è il prodotto più popolare dei cavi a fibra ottica dell'interno per il cablaggio generico nel mercato globale, speciale in Europa, Giappone, Corea del Sud ecc. Il MABFU è il prodotto in cui con di diametro basso, leggero, altamente la flessibilità e rigidezza adeguata e può essere soffiato il microduct di 5.0/3.5mm. Le fibre sono ricoperte di resina di acrilato molle che fornisce dimensionale e termico eccellenti la stabilità per attenuare le fibre, inoltre, la resina può essere spogliata facilmente nel collegamento delle fibre. La guaina esterna è termoplastico che è di attrito basso. La superficie della guaina è progettata con le scanalature speciali, confrontate alla superficie del cavo a fibra ottica tradizionale, fornisce non solo l'alto livello della protezione meccanica, ma anche la prestazione di salto perfetta. |
|||||||||||
| Caratteristiche e benefici: | |||||||||||
| ●2,4,6,8 e 12 opzioni delle fibre. ●Struttura stabile, buona prestazione di temperatura e meccanica. ●Progettato con le scanalature speciali per avanzare distanza di salto. ●Rigidezza leggera ed adeguata, installazione di ripetizione. ●Progettato senza il gel, la spogliatura facile e trattare. ●Migliori il vantaggio di costi confrontato al prodotto tradizionale. ●Accessori completi, meno manodopera, tempo di installazione più basso. |
|||||||||||
| Norme: | |||||||||||
| Salvo specificazione contraria in questa specificazione, tutti i requisiti saranno pricipalmente nell'accordo con le seguenti specifiche standard. |
|||||||||||
| Fibra ottica: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
| Cavo di Optica: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

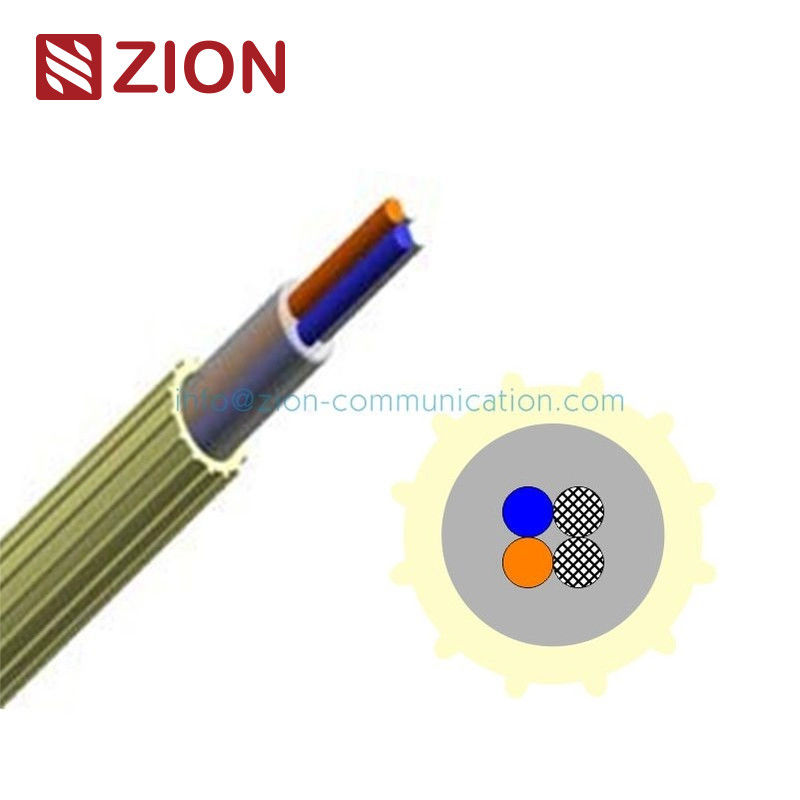

| Sezione trasversale: | |||||||||||
|
1, fibra ottica 2, resina 3, +2"» Fibress riempito 4, guaina bassa 5, scanalatura di attrito |
|||||||||||
| Prestazioni di base | |||||||||||
| Tenore di fibre | 2 fibre | 4 fibre | 6 fibre | 8 fibre | 12 fibre | ||||||
| Diametro esterno (millimetri) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| Peso (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Raggio di Min Bend (millimetri) | 50 | 50 | 60 | 80 | 80 | ||||||
| Temperatura | Stoccaggio: - 30℃ ~ operazione di +70℃: - 30℃ ~ installazione di +70℃: - 5℃ ~ +50℃ | ||||||||||
| Vita di servizio via cavo | 25 anni | ||||||||||
| Nota: È raccomandato che la struttura di un'unità di 2 fibre consista di 2 fibre riempite, per è provato quell'unità di 2 fibre con 2 fibre riempite è migliore di quella con zero o uno ha riempito la fibra nella prestazione di salto e nell'spogliare-abilità della fibra |
|||||||||||
| Parametro di prova | |||||||||||
| Attenuazione dell'unità della fibra | |||||||||||
| Tipo della fibra | MP G.652D, G.657.A1 | ||||||||||
| Attenuazione | 0.40dB/km @1310nm massimo | ||||||||||
| 0.30dB/km @1550nm massimo | |||||||||||
| Prova di salto | |||||||||||
| Tenore di fibre | 2 fibre | 4 fibre | 6 fibre | 8 fibre | 12 fibre | ||||||
| Attrezzatura di prova | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 | ||||||||||
| Condotta standard | 5.0/3.5 millimetri | ||||||||||
| Pressione | 7bar/10bar | ||||||||||
| Distanza di salto tipica | 500m/1000 m. | 500m/1000 m. | 500m/1000 m. | 500m/1000 m. | 500m/800 m. | ||||||
| Tempo di salto tipico | 10min/18min | 10min/18min | 12min/18min | 13min/18min | min 15min/18 | ||||||
| Prestazione meccanica | |||||||||||
| Prova | Norma | Parametri | Risultati dei test | ||||||||
| Tensione | EN 18700 A1/501 IEC 60794-1-2-E1 |
Il carico è 1×W | Attenuazione supplementare ≤0.05dB dopo la prova |
||||||||
| Curvatura | IEC 60794-1-2--E11A | Diametro 40mm×3turns 5 cicli a 20℃ |
Attenuazione supplementare ≤0.05dB, dopo la prova | ||||||||
| Schiacciamento | IEC 60794-1-2-E3 | 100 N, 60s | Attenuazione supplementare ≤0.05dB, dopo la prova | ||||||||
| Tutta la prova ottica è continuato a 1550 nanometro | |||||||||||
| Prestazione dell'ambiente | |||||||||||
| Prova | Norma | Parametri | Risultati dei test | ||||||||
| Ciclo di temperatura | IEC 60794-1-2-F1 | -30℃, +70℃, (2 cicli) |
Attenuazione assoluta ≤0.5dB/km, durante la prova Attenuazione supplementare ≤0.1dB/km, durante e dopo la prova |
||||||||
| L'acqua si inzuppa | IEC 60794-5 | 1000 ore in acqua, 18℃~22℃ |
(Prova dopo il ciclo temporaneo) ≤0.07dB/km Cambiamento confrontato a valore iniziale |
||||||||
| Ciclo di calore umido | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Attenuazione assoluta ≤0.5dB/km, durante la prova Attenuazione supplementare ≤0.1dB/km, durante e dopo la prova |
||||||||
| Tutta la prova ottica è continuato a 1550 nanometro | |||||||||||
| Codice colore della fibra | |||||||||||
| No. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Colore | Blu | Arancia | Verde | Brown | Grigio | Bianco | |||||
| No. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Colore | Rosso | Nero | Giallo | Viola | Rosa | Acqua | |||||
| Colore della guaina | |||||||||||
| ●Giallo | |||||||||||
| Lunghezza di consegna | |||||||||||
| Le lunghezze di consegna standard sono 1000m, 2000m, 3000m, 4000m, 6000m con una tolleranza di -0.5~+1%. Per più opzioni, contatti prego il servizio di assistenza al cliente. |
|||||||||||
| Imballaggio | |||||||||||
| Avvolgimento libero nella pentola. | |||||||||||
| Tenore di fibre | Lunghezza (m) |
Pan Size Φ×H (millimetro) |
Peso (Lordo) (chilogrammo) |
|
|||||||
| 2~4 fibre | 2000 m. | φ510 × 200 | 8,0 | ||||||||
| 4000 m. | φ510 × 200 | 10,0 | |||||||||
| 6000 m. | φ510 × 300 | 13,0 | |||||||||
| 6 fibre | 2000 m. | φ510 × 200 | 9,0 | ||||||||
| 4000 m. | φ510 × 300 | 12,0 | |||||||||
| 8 fibre | 2000 m. | φ510 × 200 | 9,0 | ||||||||
| 4000 m. | φ510 × 300 | 14,0 | |||||||||
| 12 fibre | 1000 m. | φ510 × 200 | 8,0 | ||||||||
| 2000 m. | φ510 × 200 | 10,0 | |||||||||
| 3000 m. | φ510 × 300 | 14,0 | |||||||||
| 4000 m. | φ510 × 300 | 15,0 | |||||||||
