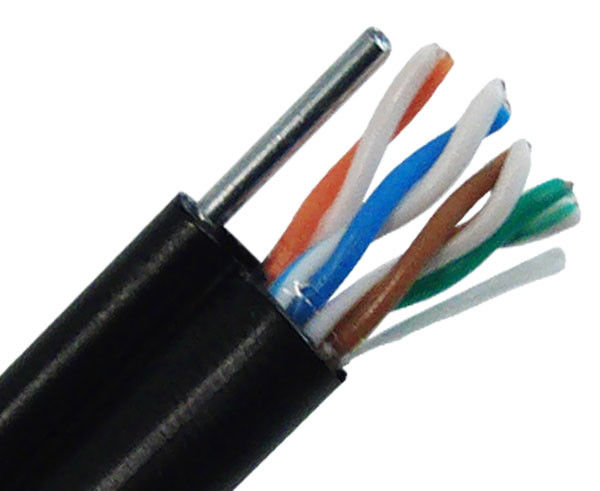

Cavo di rete Cat5e F/UTP con conduttore in rame da 0,50 mm per esterni, guaina in PE
F/UTP CAT 5e BC PE con Messenger, conduttore in rame solido da 0,50 mm, cavo di rete Cat5e per esterni NO 7112141
Cavo di rete per esterni F/UTP CAT 5e PE con messenger 7112141
F/UTP CAT 5e PE con messenger - Mercato globale (NO. 7112141)
Costruzione del cavo
| Conduttore |
Rame nudo solido da 0,50±0,005 mm |
| Coppie |
4 coppie |
| Isolamento |
1,03±0,05 mm HDPE |
| Colori dell'isolamento |
Blu-Bianco/Blu, Arancione-Bianco/Arancione
Verde-Bianco/Verde, Marrone-Bianco/Marrone |
| Schermatura 1 |
Foglio di PET |
| Filo di drenaggio |
0,40±0,005 mm TC |
| Schermatura complessiva |
Foglio Al/PET, lato foglio verso l'esterno |
| RipCord |
Cotone o fibra |
| Guaina esterna |
6,3±0,2 mm PE |
| Messenger |
1,2 mm o 7×0,4 mm GSW |

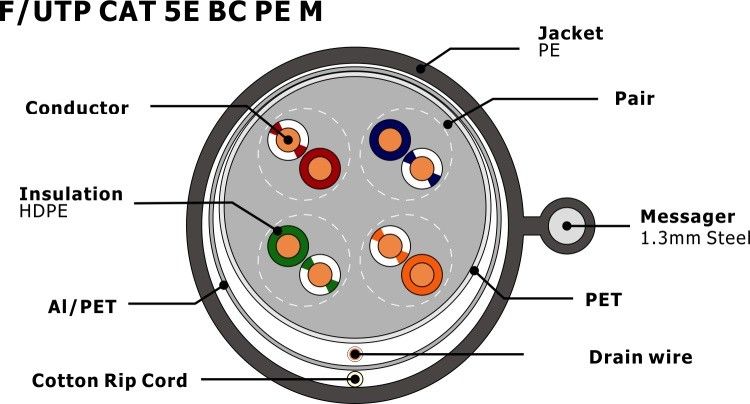

Sezione trasversale
Conformità e certificazioni
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Caratteristiche elettriche
| Resistenza CC |
＜9,38 Ohm/100 m @20℃ |
| Sbilanciamento della resistenza CC |
5% @ 20℃ |
| Capacità mutua |
5,6 nF/100 m |
| Impedenza caratteristica |
1 - 100 MHz: 100±15 Ohm
100 - 350 MHz: 100±20 Ohm |
| Frequenza massima |
100 MHz |
| Sbilanciamento della capacità |
330 pF/100 m |
| NVP |
63% |
| Skew di ritardo |
≤ 45ns/100 m |
Proprietà fisiche
| Tensione di trazione (max) |
≥13,5 MPa |
| Raggio di curvatura (min) |
8×OD della guaina |
| Temperatura di esercizio |
-20 a 80 ℃ (-4 a 167℉) |
Caratteristiche di prestazione
| Frequenza (MHz) |
RL (min.) (dB) |
Perdita di inserzione (max.) (dB/100 m) |
Ritardo di propagazione (max.) (ns/100 m) |
Skew di ritardo (max.) (ns/100 m) |
NEXT (min.) (dB) |
PSNEXT (min.) (dB) |
ELNEXT (min.) (dB/100 m) |
PSELNEXT (min.) (dB/100 m) |
| 1 | 20.0 | 2.2 | 570.0 | 45.0 | 65.0 | 62.0 | 61.0 | 61.0 |
| 4 | 23.0 | 4.2 | 552.0 | 45.0 | 56.0 | 53.0 | 48.0 | 48.0 |
| 10 | 25.0 | 6.5 | 545.0 | 45.0 | 50.0 | 47.0 | 41.0 | 41.0 |
| 16 | 25.0 | 8.4 | 543.0 | 45.0 | 47.0 | 44.0 | 36.0 | 36.0 |
| 20 | 25.0 | 9.3 | 542.0 | 45.0 | 45.0 | 42.0 | 34.0 | 34.0 |
| 31.25 | 23.6 | 11.6 | 540.0 | 45.0 | 42.0 | 39.0 | 31.0 | 31.0 |
| 62.5 | 21.5 | 17.0 | 539.0 | 45.0 | 38.0 | 35.0 | 25.0 | 25.0 |
| 100 | 20.1 | 22.0 | 538.0 | 45.0 | 35.0 | 32.0 | 21.0 | 21.0 |
Nota: le prestazioni di trasmissione di cui sopra sono state testate a 100 m, condizioni di 20±2℃.
Informazioni per l'ordine
| Marcatura |
HELLOSIGNAL NO.7112141 F/UTP CAT5e 4PR 0,5 mm Rame PE con cavo LAN per esterni messenger ...305M |
| Confezione interna |
305 m/bobina, 305 m/rotolo (o su richiesta del cliente) |
| Confezione esterna |
Scatola a colori, pallet (o su richiesta del cliente) |
| Tempi di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito |
| Marchio |
HELLOSIGNAL® O OEM |
Panoramica del cavo CAT 5e
Il cavo CAT 5e (Categoria 5e) viene utilizzato per l'infrastruttura di cablaggio Internet ed Ethernet. Lo standard del cavo fornisce prestazioni fino a 100 MHz ed è adatto per la maggior parte delle varietà di Ethernet su doppino intrecciato fino a 1000BASE-T (Gigabit Ethernet).
Applicazioni
Supporta 1 Gbps con frequenze fino a 100 MHz
10GBASE-T/POE/VoIP
Computer e laptop
Televisori
Punti di accesso WiFi
Elettrodomestici abilitati alla rete
Telefoni
Connettori
RJ-45 è il connettore standard utilizzato con gli assemblaggi di cavi CAT 5e. RJ45 è il connettore universale utilizzato con il 99% dei dispositivi di rete.
