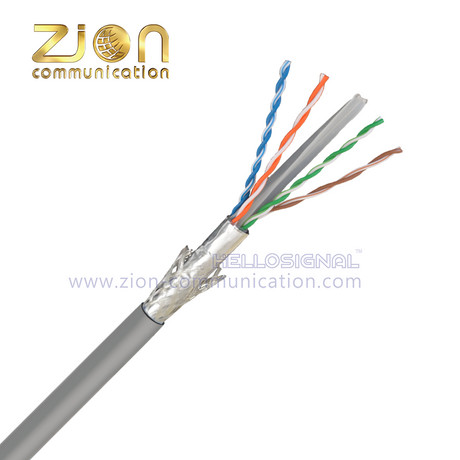

Cavo Ethernet SF/UTP 0,57 mm in rame con guaina LSZH Categoria 6
Cavo Ethernet per esterni SF/UTP CAT6 0,57 mm con conduttore in rame, guaina LSZH Categoria 6 CE/CPR/Delta NO.7112226
Cavo di rete SF/UTP CAT 6 solido 0,57 mm/23AWG con conduttore in rame, guaina LSZH per interni, certificato CPR, 7112226

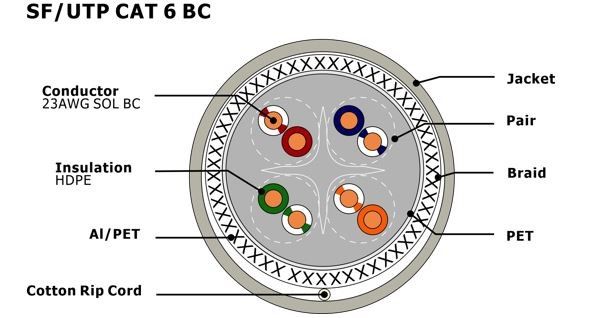

Costruzione del prodotto
| Componente | Specifiche |
|---|
| Conduttore | Rame nudo solido 0,57±0,005 mm |
| Coppie | 4 coppie |
| Isolamento | 1,18±0,05 mm HDPE |
| Colori dell'isolamento | Blu-Bianco/Blu, Arancione-Bianco/Arancione, Verde-Bianco/Verde, Marrone-Bianco/Marrone |
| Sezione trasversale | Polietilene modificato |
| Schermatura 1 | Foglio PET |
| Schermatura 2 | Foglio Al/PET, lato foglio verso l'esterno |
| Schermatura 3 | Treccia Al_Mg |
| Guaina esterna | 7,7±0,3 mm LSZH |
※ Il conduttore da 0,55 mm a 0,57 mm può superare il test Fluke, l'Headroom di 0,57 mm è maggiore di 0,55 mm
Conformità e certificazioni
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Caratteristiche elettriche
| Parametro | Valore |
|---|
| Resistenza CC | ＜9,38 Ohm/100 m @20℃ |
| Sbilanciamento della resistenza CC | 5% @ 20℃ |
| Capacità mutua | 5,6 nF/100 m |
| Impedenza caratteristica | 1 - 100 MHz: 100±15 Ohm
100 - 250 MHz: 100±20 Ohm |
| Frequenza massima | 250 MHz |
| Sbilanciamento della capacità | 330 pF/100 m |
| NVP | 63% |
| Skew di ritardo | ≤ 45ns/100 m |
Proprietà fisiche
| Proprietà | Valore |
|---|
| Tensione di trazione (Max) | ≥13,5 MPa |
| Raggio di curvatura (Min) | 8×OD della guaina |
| Temperatura di esercizio | -20 a 80 ℃ (-4 a 167℉) |
Caratteristiche di prestazione
| Frequenza (MHz) |
RL (Min.) (dB) |
Perdita di inserzione (Max.) (dB/100 m) |
Ritardo di propagazione (Max.) (ns/100 m) |
Skew di ritardo (Max.) (ns/100 m) |
NEXT (Min.) (dB) |
PS NEXT (Min.) (dB) |
ELNEXT (Min.) (dB/100 m) |
PSELNEXT (Min.) (dB/100 m) |
| 1 | 20.0 | 2.0 | 570.0 | 45.0 | 74.0 | 72.0 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.0 | 63.0 | 55.7 | 52.7 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.0 | 57.0 | 47.8 | 44.8 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.0 | 54.0 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 55.0 | 53.0 | 41.7 | 38.7 |
| 31.25 | 23.6 | 10.7 | 540.0 | 45.0 | 52.0 | 50.0 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.0 | 45.0 | 31.8 | 28.8 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 32.8 | 536.0 | 45.0 | 38.0 | 36.0 | 19.8 | 16.8 |
※Nota: Le prestazioni di trasmissione di cui sopra sono per 100 m, 20±2℃ nelle condizioni testate.
Informazioni per l'ordine
| Categoria | Dettagli |
|---|
| Marcatura | HELLOSIGNAL NO.7112226 SF/UTP CAT6 4PR 0,57 mm Guaina LSZH in rame ...305 m (1000 piedi) (o su richiesta del cliente) |

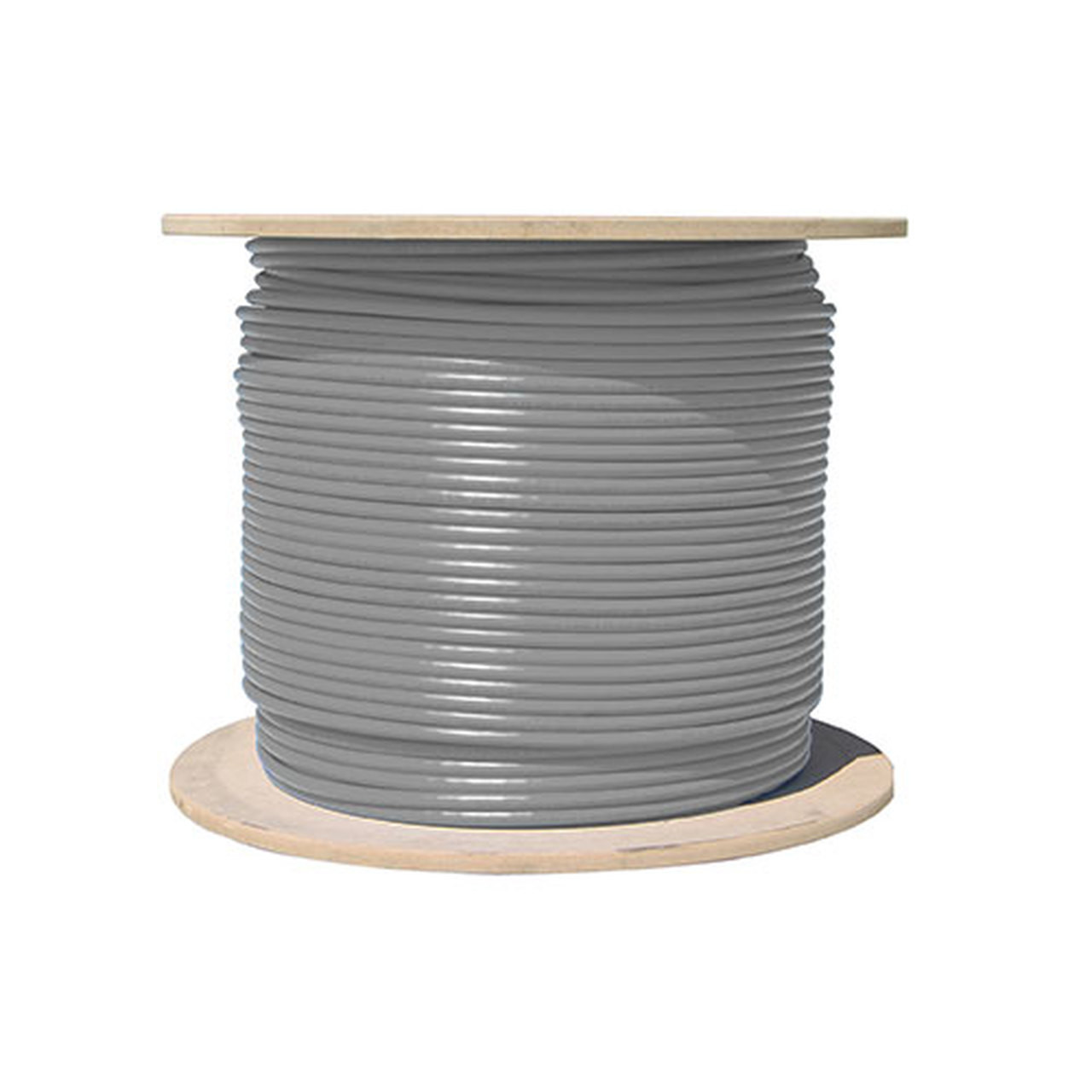

| Confezione interna | 305 m/tamburo in legno, 500 m/bobina in legno (o su richiesta del cliente) |
| Confezione esterna | Scatola a colori, pallet (o su richiesta del cliente) |
| Tempi di consegna | Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Marchio | HELLOSIGNAL® O OEM |
Panoramica del cavo di categoria 6
Il cavo CAT 6, noto anche come cavo di categoria 6, viene utilizzato per l'infrastruttura di cablaggio delle reti Internet ed Ethernet. Il Cat 6 deve soddisfare specifiche più rigorose per la diafonia e il rumore di sistema rispetto al Cat 5e. Lo standard del cavo specifica prestazioni fino a 250 MHz, rispetto ai 100 MHz del Cat 5e.
Applicazioni
- Supporta 10 Gbps con frequenze fino a 250 MHz
- 10GBASE-T/POE/VOIP
- Computer e laptop/Televisori/Punti di accesso WiFi/Elettrodomestici abilitati alla rete/Telefoni
Connettori
RJ-45 è il connettore standard utilizzato con gli assemblaggi di cavi Cat6. RJ45 è il connettore universale utilizzato con il 99% dei dispositivi di rete.
Eccellenza nella produzione
Zion Communication è un produttore ed esportatore leader di cavi con guaina LSZH SF/UTP CAT6 con una vasta esperienza nella produzione per i mercati di esportazione.
Vantaggi competitivi
- Controllo qualità:Controlli di qualità completi dalle materie prime ai prodotti finali, inclusi l'ispezione dei materiali in entrata, il controllo del processo di produzione, la formazione dei lavoratori e l'ispezione finale
- Focus su ricerca e sviluppo:Sviluppo continuo di tecnologie elementari per supportare la crescita dei clienti
- Servizio clienti:Supporto 24 ore su 24, 7 giorni su 7 con team di comunicazione qualificati
- Gamma di prodotti:Oltre 1000 tipi di cavi, connettori e assemblaggi
- Consegna puntuale:Evasione degli ordini affidabile e tempestiva
