Cavo di controllo di potenza 150/150 CY 600V Multiconduttore con rame nudo a trefoli
HELLOSIGNAL 150/150 CY è un cavo di potenza e controllo multiconduttore da 600 V approvato a livello internazionale, progettato per applicazioni industriali.
Visualizza il catalogo dei cavi di alimentazione e controllo
Applicazioni del prodotto
HELLOSIGNAL® 150 è un cavo multiconduttore da 600 V approvato a livello internazionale con approvazioni UL e CSA AWM e resistenza a refrigeranti/prodotti chimici. La versione schermata 150 CY è dotata di una guaina interna in PVC e di una schermatura a treccia in rame stagnato.
Applicazioni consigliate
Controllo e alimentazione su macchinari industriali; trasformazione di alimenti e bevande; apparecchiature farmaceutiche; macchinari per l'esportazione in Europa
Costruzione del cavo

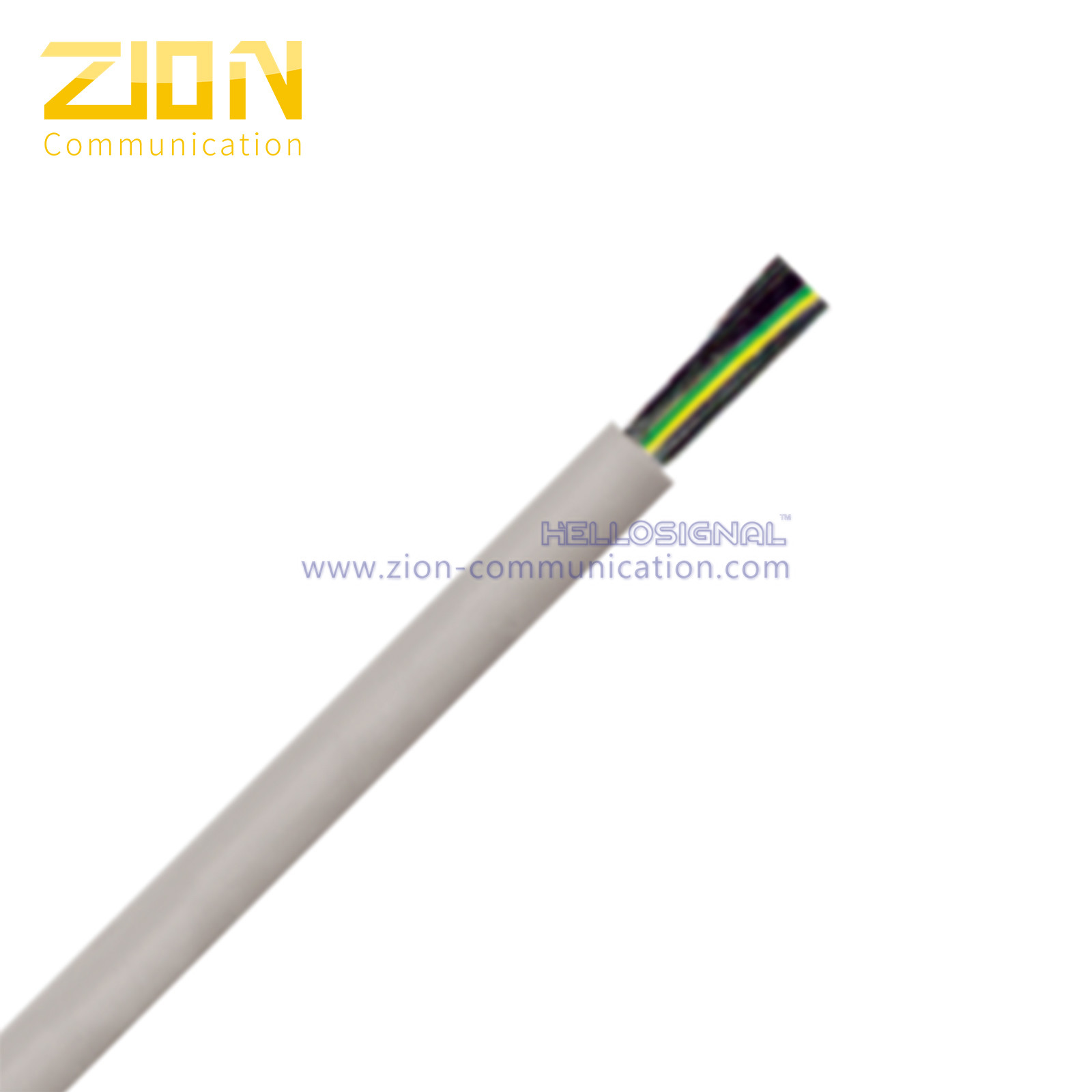

Costruzione non schermata
- Conduttori: rame nudo a trefoli fini
- Isolamento: PVC
- Guaina: PVC appositamente formulato; grigio

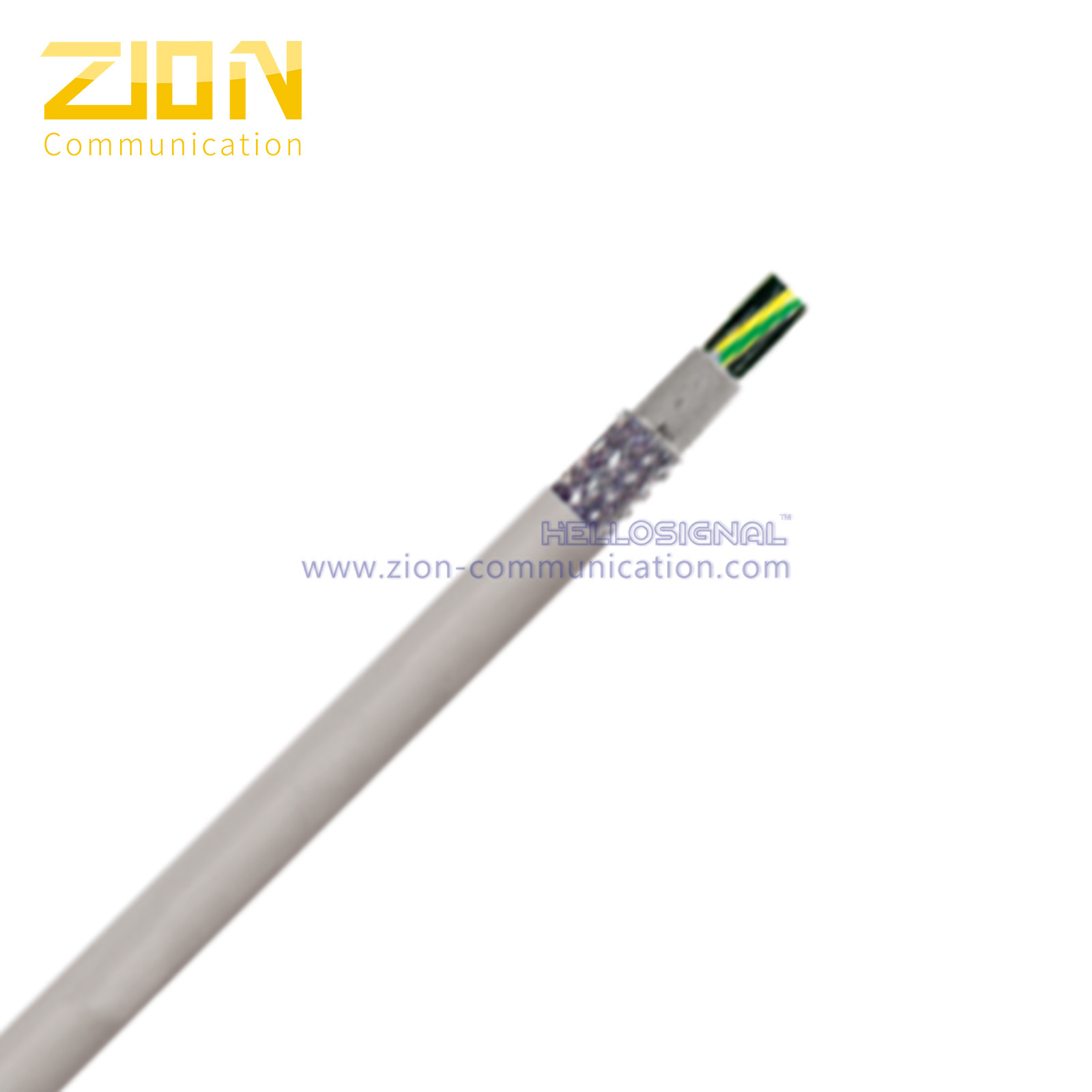

Costruzione schermata (150 CY)
- Conduttori: rame nudo a trefoli fini
- Isolamento: PVC
- Schermatura: guaina interna in PVC; treccia in rame stagnato (copertura all'85%)
- Guaina: PVC appositamente formulato; grigio
Vantaggi dell'applicazione
- Guaina in PVC di grado industriale (Oil Res I & II)
- Approvazioni internazionali: UL, CSA
- Guaina estrusa a pressione molto flessibile per una facile installazione
- Conduttori con codice numerico per una facile identificazione e cablaggio
Specifiche tecniche
Raggio di curvatura
Installazione: 4 x diametro del cavo
Schermato: 6 x diametro del cavo
Intervallo di temperatura
Uso stazionario: UL/CSA: da -40°C a +90°C | da -40°C a +70°C
Uso flessibile: UL/CSA: da -5°C a +90°C | da -5°C a +70°C
Specifiche elettriche
Tensione nominale: UL/CSA: 600V | 300/500V
Tensione di prova: 3000V
Trefolatura del conduttore: filo fine di classe 5
Codice colore: nero con numeri bianchi, più terra verde/gialla
Approvazioni e certificazioni
UL: AWM 2587 e 21098 (olio)
Attributi: UL Oil Res I/II, NFPA 79
Canada: CSA AWM I/II A/B FT1
Ulteriori: HAR H05VVC4V5-K (schermato), CE e RoHS
Specifiche del prodotto 150
20 AWG (0,50 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141200 | 3 | 0,244 | 10 | 42 |
| 7141201 | 4 | 0,268 | 13 | 46 |
| 7141202 | 5 | 0,291 | 17 | 59 |
| 7141203 | 7 | 0,354 | 23 | 80 |
| 7141204 | 12 | 0,437 | 39 | 133 |
| 7141205 | 18 | 0,559 | 58 | 220 |
| 7141206 | 25 | 0,630 | 81 | 256 |
19 AWG (0,75 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141210 | 3 | 0,264 | 15 | 51 |
| 7141211 | 4 | 0,283 | 20 | 56 |
| 7141212 | 5 | 0,319 | 25 | 76 |
| 7141213 | 7 | 0,390 | 34 | 97 |
| 7141214 | 12 | 0,472 | 58 | 165 |
| 7141215 | 18 | 0,567 | 87 | |
| 7141216 | 25 | 0,673 | 121 | 313 |
18 AWG (1,00 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141220 | 3 | 0,276 | 20 | 53 |
| 7141221 | 4 | 0,307 | 26 | 67 |
| 7141222 | 5 | 0,339 | 33 | 89 |
| 7141223 | 7 | 0,409 | 46 | 114 |
| 7141224 | 12 | 0,504 | 78 | 192 |
| 7141225 | 18 | 0,594 | 117 | 272 |
| 7141226 | 25 | 0,709 | 162 | 383 |
16 AWG (1,50 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141230 | 3 | 0,319 | 29 | 74 |
| 7141231 | 4 | 0,350 | 39 | 97 |
| 7141232 | 5 | 0,394 | 49 | 113 |
| 7141233 | 7 | 0,484 | 68 | 151 |
| 7141234 | 12 | 0,594 | 117 | 243 |
| 7141235 | 18 | 0,701 | 175 | 348 |
| 7141236 | 25 | 0,846 | 242 | 491 |
14 AWG (2,50 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141240 | 3 | 0,390 | 49 | 114 |
| 7141241 | 4 | 0,421 | 65 | 141 |
| 7141242 | 5 | 0,476 | 81 | 173 |
| 7141243 | 7 | 0,571 | 113 | 229 |
| 7141244 | 12 | 0,697 | 194 | 390 |
| 7141245 | 18 | 0,843 | 291 | 571 |
| 7141246 | 25 | 1,016 | 404 | 784 |
Specifiche del prodotto schermato 150 CY
18 AWG (1,00 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141250 | 3 | 0,374 | 52 | 97 |
| 7141251 | 4 | 0,398 | 54 | 121 |
| 7141252 | 5 | 0,437 | 64 | 136 |
| 7141253 | 7 | 0,516 | 80 | 183 |
16 AWG (1,50 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141255 | 3 | 0,413 | 57 | 107 |
| 7141256 | 4 | 0,445 | 64 | 142 |
| 7141257 | 5 | 0,496 | 82 | 162 |
| 7141258 | 7 | 0,587 | 97 | 205 |
14 AWG (2,50 mm²)
| Codice articolo | Conduttori | Esterno nominale (in) | Peso del rame (lbs/mft) | Peso approssimativo (lbs/mft) |
|---|
| 7141260 | 3 | 0,465 | 81 | 164 |
| 7141261 | 4 | 0,516 | 115 | 198 |
| 7141262 | 5 | 0,575 | 138 | 245 |
| 7141263 | 7 | 0,681 | 162 | 322 |
Informazioni per l'ordine
Marcatura: HELLOSIGNAL 150/150 CY XXXFT/M
Confezione: 100M/bobina, 300M/rocchetto di legno
Tempi di consegna: normalmente 25 giorni dopo aver ricevuto il deposito
Marchio: HELLOSIGNAL® O OEM
