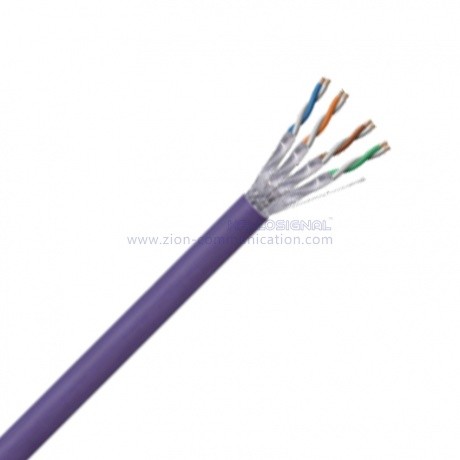

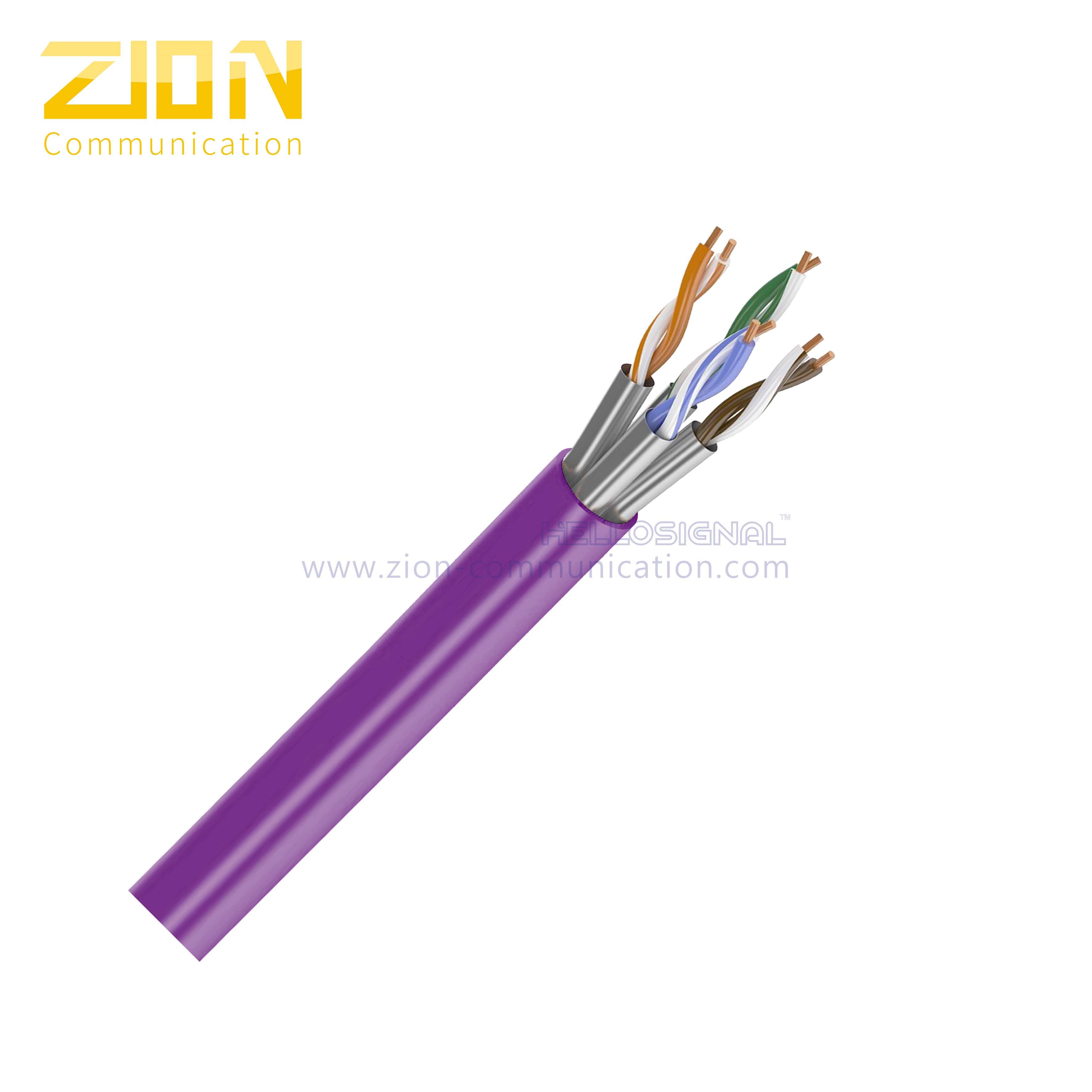

Cable di rete esterna U/FTP CAT 6A BC LSZH Twisted pair installation
High-performance U/FTP CAT 6A twisted pair installation cable designed for outdoor networking applications with superior electrical characteristics and LSZH (Low Smoke Zero Halogen) jacket for enhanced safety.
Identificazione del prodotto
CABLO LAN
N.O. 7112326
Dettagli della costruzione
Conduttore:23 AWG rame massello nudo
In coppia:4 coppie
Isolamento:1.35 mm Skin-Foam-Skin
Colori di isolamento:Blu-bianco/azzurro, arancione-bianco/arancione, verde-bianco/verde, marrone-bianco/marrone
Scudo generale:Individuale coppia di schermo, Al/PET Foil, Foil facce fuori
Cavo di scarico:00,40±0,005 mm TC
Rip Cord:di cotone
Giacca fuori:8.0±0,2 mm LSZH
Caratteristiche elettriche
Impedenza:4-100MHz 100±15 Ohm, 100-200MHz 100±22 Ohm, 200-500MHz 100±32 Ohm
Max. resistenza del conduttore a corrente continua a 20°C:80,7 Ohm/100 m
Disequilibrio della resistenza (%):Max. due.5
Disequilibrio della capacità di accoppiamento con terra:330 pF/100 m
Impedanza di trasferimento:Max 10 mOhms/m @100MHz
Temperatura di installazione:-30 a 50°C
Temperatura di funzionamento:-20 a 75°C

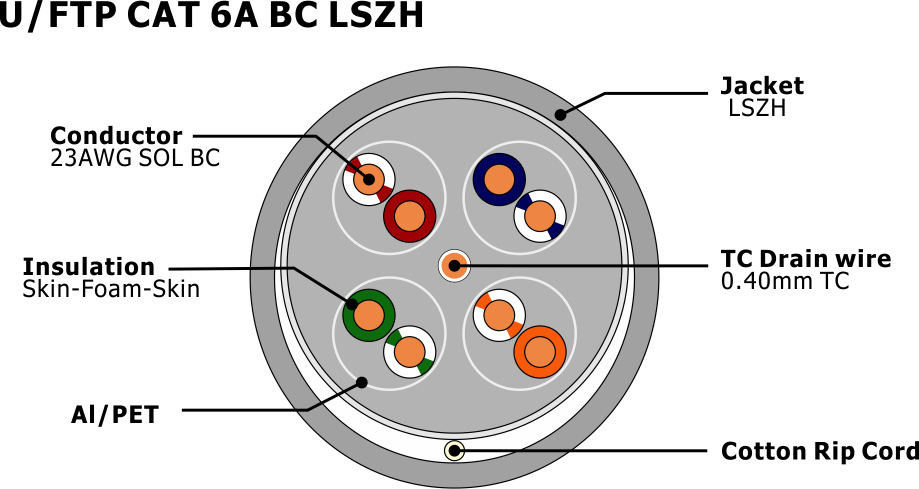

Sezione trasversale
Applicazioni
- Adatti per cablaggi di locali strutturati
- Per la trasmissione di segnali vocali e dati digitali e analogici
- Particolarmente adatto a tutte le applicazioni della classe EA
- ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16Mbit/s, TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s (IEEE802.5)
Rispetto delle norme
IEC/ISO 61156-5; ANSI/TIA568C.2; ISO/CEI 11801
Caratteristiche di prestazione
| Frequenza (MHz) |
RL (min.) (dB) |
Perdita di inserimento (max.) (dB/100m) |
Ritardo di propagazione (max.) (ns/100m) |
Ritardo Skew ((Max.) (ns/100m) |
NEXT (Min.) (dB) |
PSNEXT (Min.) (dB) |
ELNEXT (min.) (dB/100m) |
PSELNEXT (min.) (dB/100m) |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Nota: le prestazioni di trasmissione di cui sopra per 100 M, 20 ± 2 °C nelle condizioni di prova.
Informazioni sull'ordine
Marcatura:HELLOSIGNAL NO.7112326 U/FTP CAT6A 4PR 23AWG LSZH XXX (o su richiesta del cliente)
Imballaggio interno:305m/Spool, 305m/Reel (o su richiesta del cliente)
Confezione esterna:Scatola di colore, pallet (o per richiesta del cliente)
Tempo di consegna:Normalmente 25 giorni dopo aver ricevuto il deposito
Marca:HELLOSIGNAL® O OEM
