Durata dell'accoppiamento (ciclo): | ≥1000 | Potenza di ingresso ottica massima (mw): | 200 |
---|---|---|---|
Tolleranza di attenuazione (dB): | 1~5db±0.5db &6~25db±10% | Vibrazione hz(2 ore): | 10~55 |
Temperatura di esercizio (℃): | -5 ~ +85 | Temperatura di stoccaggio (℃): | -40 ~ +75 |
Evidenziare: | Attenuatore ottico della fibra femminile della MU UPC,Attenuatore ottico della fibra maschio della MU UPC |

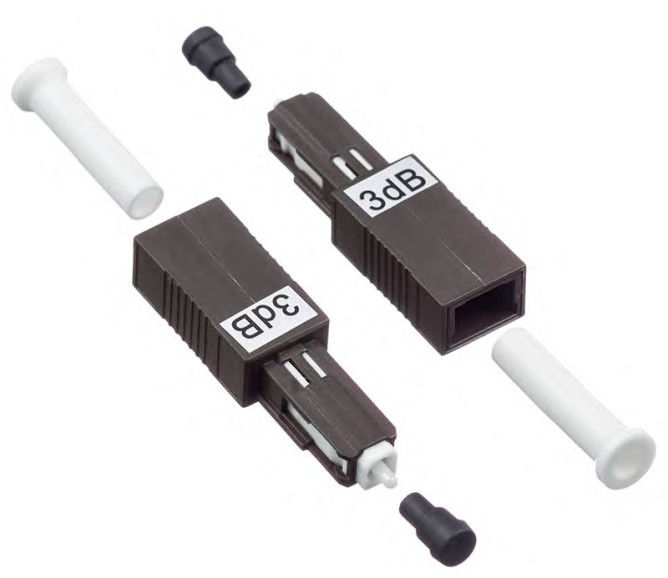

La femmina della MU UPC al plugin maschio della MU UPC ha riparato l'attenuatore ottico della fibra (1-25dB)
Zion Code | Zion Description | |||||||
7236010 | La femmina della MU UPC al plugin maschio della MU UPC ha riparato l'attenuatore ottico della fibra (1-25dB) |
La femmina agli attenuatori fissi maschii da OMC offre il controllo definito dei segnali ottici sia in prodotti integrati che aggiunti. Secondo il progetto o il bisogno, gli attenuatori fissi possono limitare (attenuare) la quantità di luce che passa da parte a parte ai livelli esatti il vostro requisito di applicazione o del progetto. Questi livelli di attenuazione precisi prevedono la prestazione altamente accurata. | ||||||||
Caratteristiche
il rende paricolare i valori di attenuazione | ||||||||
perdita bassa di PDL&Insertion del | ||||||||
lucidatura precisa di riflessione del | ||||||||
collegamento veloce del | ||||||||
attenuazione stabile del , altamente affidabile | ||||||||
il aderisce ad iniziativa verde dell'industria quale ROHS | ||||||||
GR910 compiacente |
Applicazione dell'attenuatore:
L'attenuatore a fibra ottica delle COMUNICAZIONI di ZION è un genere di dispositivo ottico che può ridurre l'energia del segnale ottico. È usato per attenuare il potere ottico dell'input e per evitare la distorsione causata dal ricevitore ottico dovuto il potere ottico del forte input eccellente. L'attenuatore a fibra ottica, come genere di dispositivo passivo ottico, è utilizzato per l'eliminazione degli errori della prestazione ottica di potere, ricerca degli errori e calibratura dello strumento di fibra ottica nel sistema delle comunicazioni ottiche ed attenuazione di fibra ottica del segnale. Il prodotto è fatto di fibra d'attenuazione verniciata con gli ioni del metallo, che possono regolare il potere ottico al livello richiesto. Pricipalmente usato in: 1.CWDM&DWDM, 2. reti del centro dati, 3. sistemi di CATV, attrezzatura 4.Test |
||||||||
Tipo del connettore | LA MU, E2000 | |||||||
Il connettore della MU (accoppiamento miniatura dell'unità) è basato sui connettori dello Sc utilizzati. Il vantaggio del mantenimento dell'istituzione è che può raggiungere l'installazione ad alta densità. Con lo sviluppo rapido della rete di fibra ottica verso più grande una direzione capacità della più grande e di larghezza di banda e l'applicazione diffusa della tecnologia di DWDM, la domanda del tipo connettori della MU inoltre si svilupperà rapidamente. | ||||||||
L'attenuatore E2000 è un componente elettronico che fornisce l'attenuazione ed è ampiamente usato in attrezzatura elettronica. Le sue utilizzazioni principali sono: (1) regolare la dimensione del segnale nel circuito; (2) nel circuito di misura di metodo di confronto, può essere utilizzato direttamente per leggere il valore di attenuazione della rete nell'ambito della prova; (3) migliora la corrispondenza di impedenza. Se alcuni circuiti richiedono un'impedenza relativamente stabile del carico, un attenuatore può essere inserito fra il circuito e l'impedenza reale del carico per attenuare il cambiamento dell'impedenza. |
Caratteristiche:
Parametro | LA MU, E2000 | |||||||
Lunghezza d'onda di funzionamento (nanometro) | MP: 1310-1550 MILLIMETRO: 850 | |||||||
Perdita di inserzione (dB) | ≤ 0,6 | |||||||
Attenuazione di riflessione (dB) | UPC≥50db, APC≥60db, PC≥35db | |||||||
Ripetibilità (dB) | ≤ 0,2 | |||||||
Risoluzione (dB) | ≤ 0,1 | |||||||
Perdita dipendente di lunghezza d'onda (dB) | WDL≤ 0,3(CorLBand) | |||||||
Perdita dipendente di polarizzazione (dB) | PDL≤ 0,2 | |||||||
Perdita dipendente di temperatura (dB) | TDL≤ 0,2 | |||||||
Tolleranza per 1-5dB attenuazione (dB) | ±0.5 | |||||||
Tolleranza per 6-25dB attenuazione (nanometro) | ±10 | |||||||
Durevolezza accoppiamento (ciclo) | ≥1000 | |||||||
Max Optical Input Power (Mw) | 200 | |||||||
Tolleranza di attenuazione (dB) | 1~5db±0.5db&6~25db±10% | |||||||
Vibrazione hertz (2hr) | 10~55 | |||||||
Temperatura di funzionamento (℃) | -5 ~ +85 | |||||||
Temperatura di stoccaggio (℃) | -40 ~ +75 |
Regola nominata
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
La femmina del LC di OMC al maschio di LC ha riparato l'attenuatore è disponibile per MP IL UPC (1-25dB) e MP L'APC (1-25dB) |
ZION Communication ha expiriences ricchi nella produzione dei casi di OEM/ODM becaused del gruppo di R & S di professione. |
• Logo su misura | |||||||
• Borsa di Label/PE/progettazione del cartone |
