Visualizzazione del prodotto

Attenuatori fissi OMC offrono un controllo definito dei segnali ottici sia nei prodotti integrati che in quelli aggiuntivi.Questi dispositivi di precisione limitano (attenuano) i livelli del segnale ottico alle esigenze esatte del progetto, garantendo prestazioni altamente accurate in tutte le applicazioni.

Caratteristiche chiave

Valori di attenuazione precisi
Basso PDL e perdita di inserzione
Polizia con riflessione di precisione
Capacità di connessione veloce
Attenuazione stabile con elevata affidabilità
Conforme alle iniziative ecologiche del settore, inclusa la ROHS
GR910 Conforme

Applicazioni

L'attenuatore in fibra ottica di Zion Communications riduce l'energia del segnale ottico per prevenire la distorsione del ricevitore da un'eccessiva potenza di ingresso.

Sistemi CWDM e DWDM
Reti di data center
Sistemi CATV
Calibrazione dell'apparecchiatura di prova
Debug delle prestazioni di potenza ottica
Calibrazione degli strumenti in fibra

Tipi di connettori

Attenuatore a fibra ottica:Dispone di un meccanismo di chiusura a jack modulare (RJ), comunemente utilizzato con i moduli SFP nei router.

Attenuatore a fibra ottica SC:Disegno di interfaccia piatta, caratterizzato da una configurazione di contatto in rame.

Attenuatore a fibra ottica FC:rinforzo della manica in metallo con fissaggio a cinghia, utilizzato principalmente su cornici di distribuzione ODF.

ST Attenuatore a fibra ottica:Disegno a guscio rotondo con fissaggio a giradischi, comunemente utilizzato in cornici di distribuzione della fibra e connessioni 10Base-F.

Specifiche tecniche

Parametro	FC, SC, LC, ST
lunghezza d'onda di funzionamento (nm)	1310-1550
Perdita di inserimento (dB)	≤ 0.6
Perdita di ritorno (dB)	≥ 45
Ripetibilità (dB)	≤ 0.2
Risoluzione (dB)	≤ 0.1
Perdite dipendenti dalla lunghezza d'onda (dB)	WDL≤ 0,3 (banda C+L)
Perdite dipendenti dalla polarizzazione (dB)	PDL ≤ 0.2
Perdite dipendenti dalla temperatura (dB)	TDL≤ 0.2
Tolleranza per attenuazione da 1 a 5 dB (dB)	± 0.5
Tolleranza di attenuazione 6-30 dB (nm)	± 10
Durabilità dell'accoppiamento (cicli)	≥ 1000
Tempo di risposta (dB/ms)	3
Accuratezza di controllo dell'attenuazione (dB)	± 0.5
Tensione di alimentazione (DC)	± 5V
Temperatura di funzionamento (°C)	-5 ~ +65
Temperatura di conservazione (°C)	-40 ~ +75

Prodotti connessi per attenuatori a fibra ottica

Codice di Sion	Codice del prodotto	Descrizione di Sion
7237001	ZC11FXAADXX	LC APC Maschio a LC APC femmina Attenuatore ottico a fibra fissa (1-25dB)
7237002	ZC11FXBBDXX	LC UPC Femmina a LC UPC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237003	ZC11FXCCDXX	SC APC Femmina a SC APC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237004	ZC11FXDDDXX	SC UPC Femmina a SC UPC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237005	ZC12FXEEDXX	ST APC Femminile a ST APC maschile Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237006	ZC11FXFFDXX	ST UPC da femmina a ST UPC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237007	ZC11FXGGDXX	FC APC Femmina a FC APC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237008	ZC11FXHHDXX	FC UPC Femmina a FC UPC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237009	ZC11FXIIDXX	Mu APC Femminile a Mu APC maschile Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237010	ZC12FXJJDXX	MU UPC Femminile a MU UPC maschile Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237011	ZC11FXKKDXX	E2000 APC Femmina a E2000 APC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237012	ZC11FXLLDXX	E2000 UPC Femmina a E2000 UPC maschio Attenuatore ottico a fibra fissa plug-in ((1-25dB)
7237013	ZC12FXMMDXX	8F MPO Attenuatore ottico in fibra da femmina a maschio MPO ((1-20dB)
7237014	ZC11FXNNDXX	12F MPO Attenuatore ottico in fibra da femmina a maschio MPO ((1-20dB)
7237015	ZC11FXOODXX	24F MPO Attenuatore di fibra ottica da femmina a maschio MPO ((1-20dB)

Imballaggio e personalizzazione

L'imballaggio standard include cartoni etichettati e contrassegnati nelle dimensioni: 34×22×15 cm, 44×34×24 cm o 54×39×34 cm, selezionati in base alla quantità di ordine.

Servizi OEM/ODM

Gli attenuatori fissi OMC sono disponibili per SM UPC (1-25dB) e SM APC (1-25dB).

Implementazione del logo personalizzato
Disegno personalizzato di etichette/sacchi in PE/cartucce
Supporto professionale del team di ricerca e sviluppo

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Durevolezza accoppiamento (ciclo):	≥1000	Tempo di reazione (dB/ms):	3
Accuratezza di controllo di attenuazione (dB):	±0.5	Tensione di alimentazione (CC):	±5V
Temperatura di funzionamento (°C):	-5 ~ +65	Temperatura di stoccaggio (℃):	-40 ~ +75
Evidenziare:	L'OEM femminile al maschio ha riparato gli attenuatori , FC APC all'attenuatore ottico di FC APC

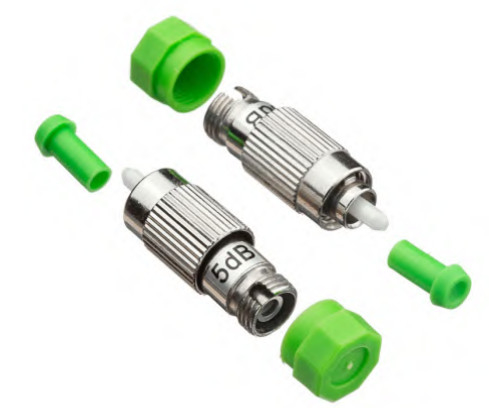

Attenuatore ottico a fibra ottica fisso plug-in da FC APC femmina a FC APC maschio con attenuazione da 1-25dB
