Durata dell'accoppiamento (ciclo): | ≥1000 | Tempo di risposta (dB/ms): | 3 |
---|---|---|---|
Precisione del controllo dell'attenuazione (dB): | ±0,5 | Tensione di alimentazione (CC): | ±5V |
Temperatura di esercizio (℃): | -5 ~ +65 | Temperatura di stoccaggio (℃): | -40 ~ +75 |
Evidenziare: | St APC all'attenuatore ottico della st APC,L'OEM femminile al maschio ha riparato gli attenuatori |
Zion Code | Zion Description | |||||||

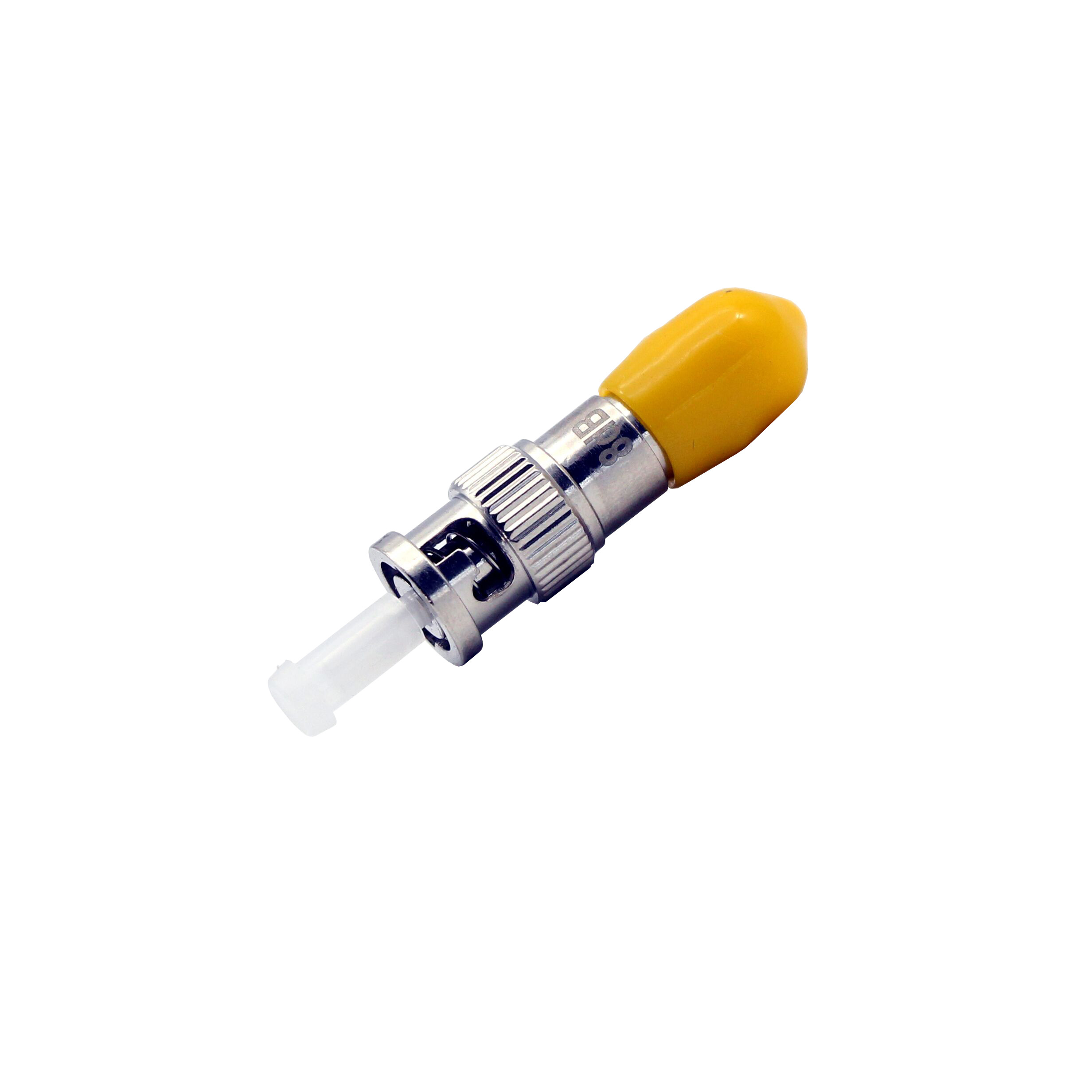

7236005 | La femmina della st APC al plugin maschio della st APC ha riparato l'attenuatore ottico della fibra (1-25dB) |
La femmina agli attenuatori fissi maschii da OMC offre il controllo definito dei segnali ottici sia in prodotti integrati che aggiunti. Secondo il progetto o il bisogno, gli attenuatori fissi possono limitare (attenuare) la quantità di luce che passa da parte a parte ai livelli esatti il vostro requisito di applicazione o del progetto. Questi livelli di attenuazione precisi prevedono la prestazione altamente accurata. | ||||||||
Caratteristiche
il rende paricolare i valori di attenuazione | ||||||||
perdita bassa di PDL&Insertion del | ||||||||
lucidatura precisa di riflessione del | ||||||||
collegamento veloce del | ||||||||
attenuazione stabile del , altamente affidabile | ||||||||
il aderisce ad iniziativa verde dell'industria quale ROHS | ||||||||
GR910 compiacente |
Applicazione dell'attenuatore:
L'attenuatore a fibra ottica delle COMUNICAZIONI di ZION è un genere di dispositivo ottico che può ridurre l'energia del segnale ottico. È usato per attenuare il potere ottico dell'input e per evitare la distorsione causata dal ricevitore ottico dovuto il potere ottico del forte input eccellente. L'attenuatore a fibra ottica, come genere di dispositivo passivo ottico, è utilizzato per l'eliminazione degli errori della prestazione ottica di potere, ricerca degli errori e calibratura dello strumento di fibra ottica nel sistema delle comunicazioni ottiche ed attenuazione di fibra ottica del segnale. Il prodotto è fatto di fibra d'attenuazione verniciata con gli ioni del metallo, che possono regolare il potere ottico al livello richiesto. Pricipalmente usato in: 1.CWDM&DWDM, 2. reti del centro dati, 3. sistemi di CATV, attrezzatura 4.Test |
||||||||
Tipo del connettore | LC, SC, FC, ST | |||||||
Attenuatore di fibra ottica di LC: utilizzato nell'interfaccia di fibra ottica di LC, il connettore per collegare il modulo di SFP, è fatto dal meccanismo di fermo facile da operare della presa modulare (RJ). (Router sono comunemente usati) | ||||||||
Attenuatore di fibra ottica dello Sc: applicato all'interfaccia di fibra ottica dello Sc, guarda molto simile all'interfaccia RJ-45, ma l'interfaccia dello Sc è piana, la differenza ovvia è l'elemento di contatto dentro, se è 8 contatti di rame sottili, quindi è un'interfaccia RJ-45, se è una colonna di rame, è un'interfaccia della fibra dello Sc. | ||||||||
Attenuatore di fibra ottica di FC: applicato all'interfaccia di fibra ottica di FC, il metodo esterno di rafforzamento è una manica del metallo ed il metodo di fissaggio è un tenditore a vite. Usato generalmente dal lato di ODF (più ha usato sulla struttura di distribuzione) | ||||||||
Attenuatore di fibra ottica della st: applicato all'interfaccia di fibra ottica della st, comunemente usata nel telaio di fibra ottica di distribuzione, le coperture sono rotonde ed il metodo di fissaggio è tenditore a vite. (Per il collegamento 10Base-F, il connettore è solitamente tipo della st. Usato spesso nei telai di fibra ottica di distribuzione) |
Caratteristiche:
Parametro | FC, SC, LC, ST | |||||||
Lunghezza d'onda di funzionamento (nanometro) | 1310-1550 | |||||||
Perdita di inserzione (dB) | ≤ 0,6 | |||||||
Attenuazione di riflessione (dB) | ≥45 | |||||||
Ripetibilità (dB) | ≤ 0,2 | |||||||
Risoluzione (dB) | ≤ 0,1 | |||||||
Perdita dipendente di lunghezza d'onda (dB) | WDL≤ 0,3(CorLBand) | |||||||
Perdita dipendente di polarizzazione (dB) | PDL≤ 0,2 | |||||||
Perdita dipendente di temperatura (dB) | TDL≤ 0,2 | |||||||
Tolleranza per 1-5dB attenuazione (dB) | ±0.5 | |||||||
Tolleranza per 6-30dB attenuazione (nanometro) | ±10 | |||||||
Durevolezza accoppiamento (ciclo) | ≥1000 | |||||||
Tempo di reazione (dB/ms) | 3 | |||||||
Accuratezza di controllo di attenuazione (dB) | ±0.5 | |||||||
Tensione di rifornimento (CC) | ± 5V | |||||||
Temperatura di funzionamento (℃) | -5 ~ +65 | |||||||
Temperatura di stoccaggio (℃) | -40 ~ +75 |
Attenuatore ottico della fibra calda di Zion Communication
Regola nominata
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
La femmina del LC di OMC al maschio di LC ha riparato l'attenuatore è disponibile per MP IL UPC (1-25dB) e MP L'APC (1-25dB) |
ZION Communication ha expiriences ricchi nella produzione dei casi di OEM/ODM becaused del gruppo di R & S di professione. |
• Logo su misura | |||||||
• Borsa di Label/PE/progettazione del cartone |
