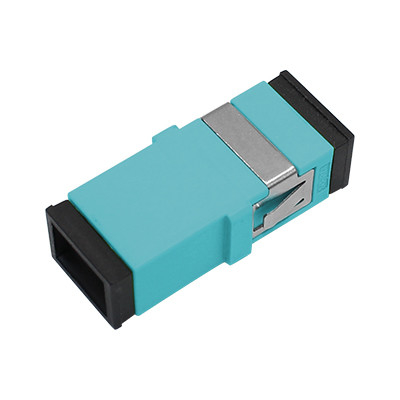

Adattatore SC OM3 SX senza adattatore/accoppiatore per fibra ottica flangiata

Adattatore in fibra ottica di precisione progettato per collegare connettori SC OM3 SX senza flangia, garantendo una trasmissione della luce ottimale con una perdita di segnale minima.

Identificazione del prodotto

Codice Sion	Descrizione di Sion
7235086	Adattatore SC OM3 SX senza adattatore/accoppiatore per fibra ottica flangiata

Applicazioni

Collegando in modo preciso due connettori, gli adattatori in fibra ottica consentono di trasmettere le sorgenti luminose con la massima efficienza e la minima perdita. Questi adattatori sono caratterizzati da una bassa perdita di inserzione, da un'eccellente intercambiabilità e riproducibilità. Ogni adattatore viene sottoposto a test funzionali prima della spedizione.

Descrizione del prodotto

Gli adattatori in fibra ottica implementano le connessioni tra gli stessi o diversi connettori attivi in fibra ottica nelle linee in fibra, garantendo la continuità del percorso ottico con una perdita minima. Allineano con precisione le facce terminali delle fibre per massimizzare la trasmissione dell'energia luminosa dalle fibre di uscita alle fibre riceventi.

Conosciuti anche come accoppiatori, questi piccoli dispositivi terminano o collegano cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Lunghezza d'onda operativa (nm)	SM (OS2): 1310-1550 MM (OM1,2,3,4): 850-1300
Perdita di inserzione (dB)	≤ 0,2
Perdita di ritorno (dB)	PC≥45 \| UPC≥50 \| APC≥60 \| PC≥30
Ripetibilità (dB)	≤ 0,2
Perdita alternata (dB)	≤ 0,2
Durabilità	Modifica di 500 interpolazioni < 0,20 dB
Numero di canali	Single core, Dual core, 4 core
Materiale del telaio	Metallo o plastica
Materiale della manica	Ceramica o metallo
Temperatura operativa	Da -40°C a +85°C
Temperatura di conservazione	Da -40°C a +85°C

Adattatori per fibra ottica correlati

Codice Sion	Descrizione di Sion
7235001	Adattatore/accoppiatore per fibra ottica in plastica LC SX con flangia
7235002	Adattatore/accoppiatore per fibra ottica in plastica simmetrica per saldatura LC Dx con flangia
7235003	LC QUAD Adattatore/accoppiatore per fibra ottica in plastica monopezzo con flangia
7235004	Adattatore/accoppiatore per fibra ottica in plastica SC con gambe
7235005	Copertura SC Evitare adattatore/accoppiatore per fibra ottica in plastica laser senza flangia
7235006	SC SX Metallo Evitare Adattatore/Accoppiatore per fibra ottica laser con flangia
7235007	SC DX Metallo Evitare Adattatore/Accoppiatore per fibra ottica con flangia
7235008	Adattatore/accoppiatore per fibra ottica ibrida SC-FC SX
7235009	Adattatore/accoppiatore per fibra ottica ibrida SC-FC DX
7235010	Adattatore/accoppiatore per fibra ottica ibrido FC-ST SX
7235011	Adattatore/accoppiatore per fibra ottica ibrida FC-ST DX
7235012	Adattatore/accoppiatore per fibra ottica ibrida SC-LC SX
7235013	Adattatore/accoppiatore per fibra ottica ibrida SC-LC DX
7235014	Adattatore/accoppiatore per fibra ottica ibrida SC-ST SX
7235015	Adattatore/accoppiatore per fibra ottica ibrida SC-ST DX
7235016	Adattatore/accoppiatore per fibra ottica tipo D grande FC SX
7235017	FC SX con adattatore/accoppiatore per fibra ottica con flangia rettangolare
7235018	FC con adattatore/accoppiatore per fibra ottica con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nelle interfacce in fibra ottica LC per collegare i moduli SFP. Presenta un meccanismo di chiusura jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.

Connettore SC

L'interfaccia in fibra ottica SC assomiglia a RJ-45 ma è più piatta con contatti a colonna in rame invece di sottili pin in rame.

Connettore FC

L'interfaccia in fibra ottica FC utilizza un rinforzo esterno con manicotto metallico con fissaggio a tenditore. Tipicamente utilizzato sui frame di distribuzione ODF.

Connettore ST

L'interfaccia in fibra ottica ST è caratterizzata da un guscio rotondo con fissaggio a tenditore. Comunemente utilizzato nei quadri di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto professionale del team di ricerca e sviluppo:

Logo personalizzato
Etichetta/sacchetto in PE/design in cartone

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore a fibra ottica della manica ceramica , Senza accoppiatore ottico flangiato , Adattatore SC a bassa perdita di inserzione

SC OM3 SX Adaptore a fibra ottica senza flange, manica ceramica, accoppiatore ottico a bassa perdita di inserimento

Adattatore a fibra ottica della manica ceramica

Senza accoppiatore ottico flangiato

Adattatore SC a bassa perdita di inserzione
