Panoramica del prodotto

Adattatore per fibra ottica progettato per connessioni SC, LC, FC, ST, APC, UPC con configurazioni SX/DX/QUAD e simmetria di saldatura 0.9/2.0/3.0mm. Disponibile in costruzione plastica e ibrida.

Identificazione del prodotto

Codice Zion	Descrizione Zion

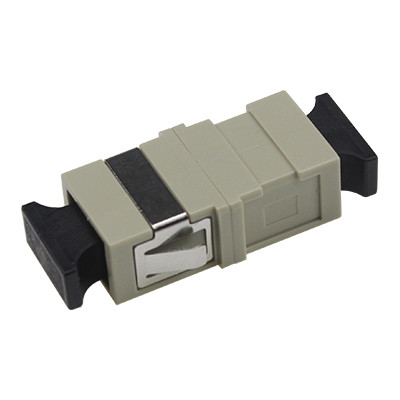

7235081	Adattatore/Accoppiatore di saldatura SC MM SX senza flangia per fibra ottica

Applicazioni

Collega con precisione due connettori per massimizzare la trasmissione della luce e minimizzare la perdita di segnale
Offre bassa perdita di inserzione, eccellente intercambiabilità e riproducibilità affidabile
Ogni adattatore viene sottoposto a test funzionali prima della spedizione per garantire la qualità

Descrizione del prodotto

L'adattatore per fibra ottica consente la connessione tra connettori attivi per fibra ottica uguali o diversi all'interno delle linee in fibra, garantendo percorsi ottici ininterrotti con una perdita di segnale minima.

Allineando con precisione le facce terminali della fibra, massimizza l'accoppiamento dell'energia luminosa in uscita alle fibre riceventi, riducendo al minimo l'impatto del sistema durante l'intervento del collegamento ottico.

Come parte dei componenti ottici passivi, questi adattatori sono adatti per reti di telecomunicazioni, reti televisive via cavo, sistemi di anello utente e reti locali.

Gli adattatori Hangzhou Zion Communication offrono elevata resistenza alla fiamma, bassa perdita di inserzione, eccezionale durata e ampio intervallo di temperature operative.

Conosciuti anche come accoppiatori, questi dispositivi sono progettati per terminare o collegare cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Lunghezza d'onda operativa (nm)	1310-1550 (SM/OS2) \| 850-1300 (MM/OM1,2,3,4)
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Singolo nucleo, Doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della ghiera	Ceramica o metallo
Temperatura di esercizio (°C)	-40 a +85
Temperatura di stoccaggio (°C)	-40 a +85

Adattatori per fibra ottica correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/Accoppiatore in plastica LC SX per fibra ottica con flangia
7235002	Adattatore/Accoppiatore in plastica LC Dx per fibra ottica con simmetria di saldatura con flangia
7235003	Adattatore/Accoppiatore in plastica LC QUAD monoblocco per fibra ottica con flangia
7235004	Adattatore/Accoppiatore in plastica SC per fibra ottica con gambe
7235005	Adattatore/Accoppiatore in plastica SC per fibra ottica con copertura per evitare il laser senza flangia
7235006	Adattatore/Accoppiatore in metallo SC SX per fibra ottica per evitare il laser con flangia
7235007	Adattatore/Accoppiatore in metallo SC DX per fibra ottica per evitare il laser con flangia
7235008	Adattatore/Accoppiatore ibrido SC-FC SX per fibra ottica
7235009	Adattatore/Accoppiatore ibrido SC-FC DX per fibra ottica
7235010	Adattatore/Accoppiatore ibrido FC-ST SX per fibra ottica
7235011	Adattatore/Accoppiatore ibrido FC-ST DX per fibra ottica
7235012	Adattatore/Accoppiatore ibrido SC-LC SX per fibra ottica
7235013	Adattatore/Accoppiatore ibrido SC-LC DX per fibra ottica
7235014	Adattatore/Accoppiatore ibrido SC-ST SX per fibra ottica
7235015	Adattatore/Accoppiatore ibrido SC-ST DX per fibra ottica
7235016	Adattatore/Accoppiatore FC SX Big D-Type per fibra ottica
7235017	Adattatore/Accoppiatore FC SX con flangia rettangolare per fibra ottica
7235018	Adattatore/Accoppiatore FC con flangia rettangolare per fibra ottica

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Dispone di un meccanismo di bloccaggio a jack modulare (RJ) facile da usare, comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto con contatti a colonna di rame invece di sottili contatti di rame.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno della ghiera metallica e metodo di fissaggio con tenditore, tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio con tenditore. Comunemente utilizzato nei telai di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il nostro team di ricerca e sviluppo professionale e una vasta esperienza nella produzione personalizzata.

Logo personalizzato
Etichetta/sacchetto in PE/Design del cartone

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

SC MM SX Adaptore a fibra ottica di saldatura con perdita alternata ≤ 0,2 dB, manicotto ceramico o metallico e canali mono/doppia/quattro
