Panoramica del Prodotto

Adattatore per fibra ottica di precisione progettato per una trasmissione ottimale della luce con perdite minime. Offre bassa perdita di inserzione, eccellente intercambiabilità e prestazioni affidabili per applicazioni industriali e di telecomunicazioni.

Identificazione del Prodotto

Codice Zion	Descrizione Zion

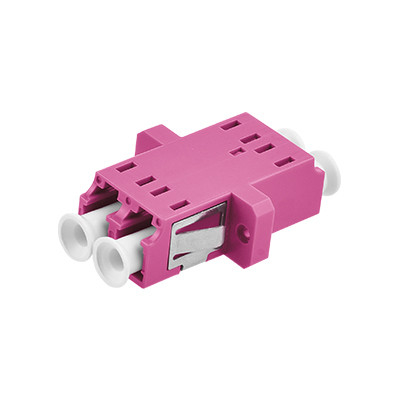

7235046	Adattatore LC OM4 DX Monopezzo con Flangia

Applicazioni

Collegando connettori in modo preciso, gli adattatori per fibra ottica consentono di trasmettere le sorgenti luminose in modo efficiente, riducendo al minimo le perdite. Ogni adattatore presenta una bassa perdita di inserzione, un'eccellente intercambiabilità e un'affidabile riproducibilità. Tutte le unità vengono sottoposte a test funzionali prima della spedizione.

Descrizione del Prodotto

Questo adattatore per fibra ottica consente il collegamento tra connettori attivi per fibra ottica uguali o diversi in linee in fibra. Assicura la continuità del percorso ottico con perdite minime allineando con precisione le estremità delle fibre per massimizzare la trasmissione dell'energia luminosa e l'efficienza di accoppiamento.

Le caratteristiche principali includono:

Elevata resistenza alla fiamma per la conformità alla sicurezza
Bassa perdita di inserzione per prestazioni ottimali
Elevata durata per un'affidabilità a lungo termine
Ampio intervallo di temperature operative (-40°C a +85°C)
Adatto per reti di telecomunicazioni, sistemi CATV, sistemi di loop utente e applicazioni LAN

Specifiche Tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Lunghezza d'onda operativa (nm)	SM (OS2): 1310-1550 \| MM (OM1,2,3,4): 850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Singolo nucleo, Doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o Plastica
Materiale della ghiera	Ceramica o Metallo
Temperatura di esercizio (°C)	-40 ~ +85
Temperatura di stoccaggio (°C)	-40 ~ +85

Adattatori ottici in fibra LC-LC correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/accoppiatore in fibra ottica LC Dx Welding Symmetry in plastica con flangia
7235003	Adattatore/accoppiatore in fibra ottica LC QUAD monopezzo in plastica con flangia
7235004	Adattatore/accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/accoppiatore ibrido in fibra ottica SC-FC SX
7235009	Adattatore/accoppiatore ibrido in fibra ottica SC-FC DX
7235010	Adattatore/accoppiatore ibrido in fibra ottica FC-ST SX
7235011	Adattatore/accoppiatore ibrido in fibra ottica FC-ST DX
7235012	Adattatore/accoppiatore ibrido in fibra ottica SC-LC SX
7235013	Adattatore/accoppiatore ibrido in fibra ottica SC-LC DX
7235014	Adattatore/accoppiatore ibrido in fibra ottica SC-ST SX
7235015	Adattatore/accoppiatore ibrido in fibra ottica SC-ST DX
7235016	Adattatore/accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/accoppiatore FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Presenta un meccanismo di bloccaggio a jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto con contatti a colonna di rame invece di sottili pin di rame.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo esterno a manicotto metallico e fissaggio a tenditore. Tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore. Comunemente utilizzato nei telai di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il nostro team di ricerca e sviluppo professionale:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤ 0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

Adattatore in fibra ottica LC OM4 DX monoblocco con flangia, con manicotto in ceramica o metallo a perdita alternata ≤ 0,2 dB e ampia temperatura di esercizio
