Panoramica del prodotto

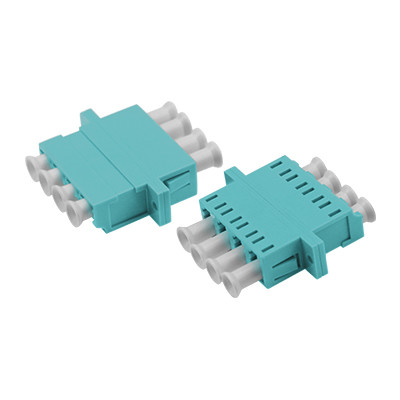

Adattatore per fibra ottica di precisione progettato per collegare connettori LC OM3 QUAD con saldatura asimmetrica e montaggio a flangia.

Identificazione del prodotto

Codice Zion	Descrizione Zion
7235036	Adattatore di saldatura asimmetrico LC OM3 QUAD con flangia

Applicazioni

Gli adattatori per fibra ottica collegano con precisione due connettori per massimizzare la trasmissione della luce riducendo al minimo la perdita di segnale. Questi componenti presentano una bassa perdita di inserzione, un'eccellente intercambiabilità e un'affidabile riproducibilità. Ogni adattatore viene sottoposto a test funzionali prima della spedizione.

Descrizione del prodotto

Questo adattatore per fibra ottica consente il collegamento tra connettori attivi per fibra ottica uguali o diversi all'interno di linee in fibra, garantendo percorsi ottici ininterrotti con una degradazione minima del segnale. Allineando con precisione le facce terminali della fibra, massimizza la trasmissione dell'energia luminosa dalle fibre in uscita alle fibre in ricezione, riducendo al minimo l'impatto sul sistema.

Le caratteristiche principali includono:

Elevata resistenza alla fiamma per una maggiore sicurezza
Bassa perdita di inserzione per prestazioni ottimali
Elevata durata per un'affidabilità a lungo termine
Ampio intervallo di temperature operative per applicazioni versatili

Gli adattatori per fibra ottica (chiamati anche accoppiatori) sono dispositivi compatti progettati per terminare o collegare cavi e connettori in fibra ottica tra due linee in fibra ottica.

Specifiche tecniche

Parametro	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Lunghezza d'onda operativa (nm)		1310-1550	850-1300
Perdita di inserzione (dB)	≤ 0.2
Perdita di ritorno (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Ripetibilità (dB)	≤ 0.2
Perdita alternata (dB)	≤ 0.2
Durata	La variazione di 500 interpolazioni è inferiore a 0,20 dB
Numero di canali	Nucleo singolo, doppio nucleo, 4 nuclei
Materiale del telaio	Metallo o plastica
Materiale della ghiera	Ceramica o metallo
Temperatura di esercizio (°C)	-40 ~ +85
Temperatura di stoccaggio (°C)	-40 ~ +85

Adattatori per fibra ottica LC-LC correlati

Codice Zion	Descrizione Zion
7235001	Adattatore/accoppiatore in fibra ottica LC SX in plastica con flangia
7235002	Adattatore/accoppiatore in fibra ottica LC Dx Welding Symmetry in plastica con flangia
7235003	Adattatore/accoppiatore in fibra ottica LC QUAD monoblocco in plastica con flangia
7235004	Adattatore/accoppiatore in fibra ottica SC in plastica con gambe
7235005	Adattatore/accoppiatore in fibra ottica SC Cover Avoid Laser in plastica senza flangia
7235006	Adattatore/accoppiatore in fibra ottica SC SX in metallo Avoid Laser con flangia
7235007	Adattatore/accoppiatore in fibra ottica SC DX in metallo Avoid Laser con flangia
7235008	Adattatore/accoppiatore ibrido in fibra ottica SC-FC SX
7235009	Adattatore/accoppiatore ibrido in fibra ottica SC-FC DX
7235010	Adattatore/accoppiatore ibrido in fibra ottica FC-ST SX
7235011	Adattatore/accoppiatore ibrido in fibra ottica FC-ST DX
7235012	Adattatore/accoppiatore ibrido in fibra ottica SC-LC SX
7235013	Adattatore/accoppiatore ibrido in fibra ottica SC-LC DX
7235014	Adattatore/accoppiatore ibrido in fibra ottica SC-ST SX
7235015	Adattatore/accoppiatore ibrido in fibra ottica SC-ST DX
7235016	Adattatore/accoppiatore in fibra ottica FC SX Big D-Type
7235017	Adattatore/accoppiatore in fibra ottica FC SX con flangia rettangolare
7235018	Adattatore/accoppiatore in fibra ottica FC con flangia rettangolare

Tipi di connettori

Connettore LC

Utilizzato nell'interfaccia in fibra ottica LC per collegare i connettori del modulo SFP. Presenta un meccanismo di bloccaggio a jack modulare (RJ) facile da usare. Comunemente utilizzato nei router.

Connettore SC

Utilizzato nell'interfaccia in fibra ottica SC, simile a RJ-45 ma più piatto. Identificato da contatti a colonna di rame anziché da sottili pin di rame.

Connettore FC

Utilizzato nell'interfaccia in fibra ottica FC con rinforzo in manicotto metallico e fissaggio a tenditore. Tipicamente utilizzato sui telai di distribuzione ODF.

Connettore ST

Utilizzato nell'interfaccia in fibra ottica ST con guscio rotondo e fissaggio a tenditore. Comunemente utilizzato nei telai di distribuzione in fibra per connessioni 10Base-F.

Servizi OEM/ODM

ZION Communication offre servizi OEM/ODM completi con il supporto del team di ricerca e sviluppo professionale:

Logo personalizzato
Design di etichette/sacchetti in PE/cartoni

Luogo di origine:	Cina
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Perdita alternata (dB):	≤ 0,2	Durabilità:	Il cambiamento di 500 volte di interpolazione è di meno che 0.20dB
Numero di canali:	Il singolo centro, dual core, il centro 4	Materiale del telaio:	Metallo o plastica
Materiale della manica:	Ceramica o metallo	Temperatura di funzionamento (°C):	-40 ~ +85
Temperatura di stoccaggio (℃):	-40 ~ +85
Evidenziare:	Adattatore in fibra ottica con perdita alternata ≤0 , 2 dB , Accoppiatore ottico con manicotto in ceramica o metallo

LC OM3 QUAD Adaptore di fibra ottica asimmetrico per saldatura con flangia - ≤ 0,2 dB Perdita, manico ceramico/metallico, da -40 a +85°C

Adattatore in fibra ottica con perdita alternata ≤0

2 dB

Accoppiatore ottico con manicotto in ceramica o metallo
