Modulo CWDM a 4,8,16 canali con bassa perdita di inserzione, elevato isolamento dei canali e percorso ottico senza epossidica per reti WDM

4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
Informazioni di base
Luogo di origine: CINA
Marca: HELLOSIGNAL
Quantità di ordine minimo: Senza limiti
Imballaggi particolari: 10 sacchetti plastica/del PC
Tempi di consegna: Normalmente 10 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: Senza limiti
Miglior prezzo Contattaci
Informazioni dettagliate
Lunghezza d'onda centrale (NM): 1270~1610 o 1271~1611 Gioco di Manica (gigahertz): 20
Passband di Manica (larghezza di banda) di @-0.5dB (nanometro): ≥13 Direzionalità (dB): ≥50
Perdita di ritorno (DB): ≥45 Trattamento massimo di potere (Mw): 300
Evidenziare:

Modulo CWDM a bassa perdita di inserzione

,

Multiplexer a divisione di lunghezza d'onda con isolamento a canale elevato

,

Multiplexer ottico con percorso ottico privo di resina epossidica

Descrizione di prodotto

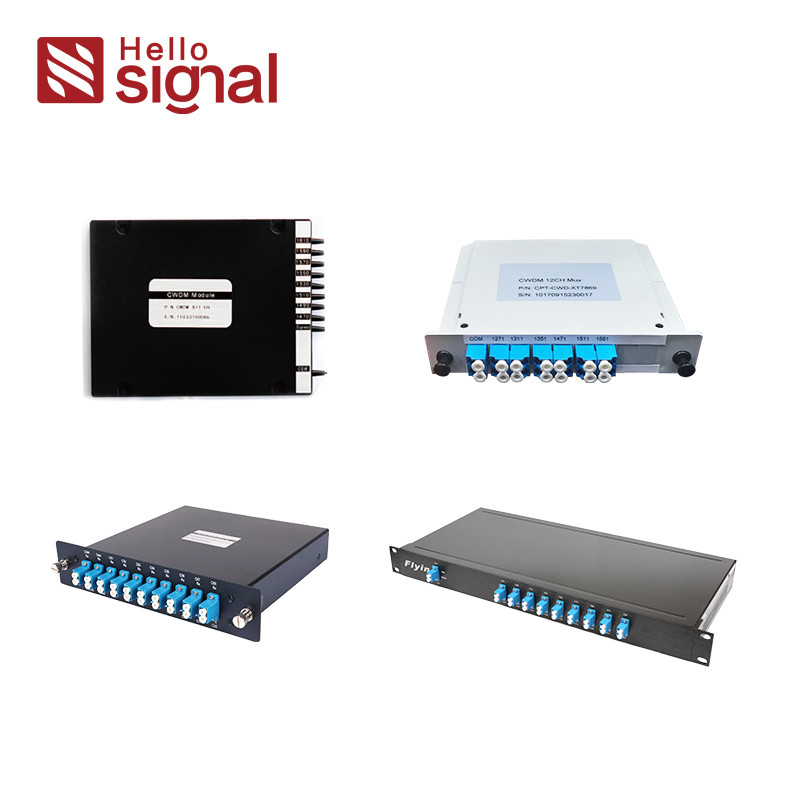

4Modulo CWDM a 8, 16 canali
I nostri moduli CWDM (Gross Wavelength Division Multiplexing) presentano l'intercettazione dei canali ITU con caratteristiche di prestazione eccezionali, tra cui basse perdite di inserimento, banda larga,isolamento elevato del canale, e percorsi ottici privi di epossidi per una massima affidabilità.
Caratteristiche chiave
  • Basse perdite di inserimento
  • Banda larga di passaggio
  • Isolamento elevato del canale
  • Alta stabilità e affidabilità
  • Epoxy-free sul percorso ottico
Applicazioni
  • Monitoraggio della linea
  • Sistemi di rete WDM
  • Infrastrutture di telecomunicazione
  • Applicazioni cellulari
  • Amplificatori a fibra ottica
  • Reti di accesso
Specifiche di prestazione
Parametro 4 Canali 8 Canali 16 canali
Lunghezza d'onda centrale (nm) 1270~1610 o 1271~1611
Distanza tra i canali (GHz) 20
Trasmissione di canale (@-0,5dB larghezza di banda) (nm) ≥ 13
Perdita di inserimento (dB) ≤ 1.5 ≤ 2.5 Basso < 3,5 Standard < 4.5
Isolamento (dB) - Adiacente ≥ 30
Isolamento (dB) - Non adiacente ≥ 40
Sensibilità alla temperatura di perdita di inserimento (dB) ≤ 0.5
Sostituzione della temperatura della lunghezza d'onda (nm/°C) ≤ 0.002
Perdite dipendenti dalla polarizzazione (dB) ≤ 0.2
Modalità di polarizzazione Dispersione (ps) ≤ 0.1
Direttiva (dB) ≥ 50
Perdita di ritorno (dB) ≥ 45
Potenza di gestione massima (mW) 300
Temperatura di funzionamento (°C) -10~+70
Temperatura di conservazione (°C) -40 - +85.
Dimensione del pacchetto (mm) L100 x W80 x H10 L120 x W80 x H18 (19" 1U Rackmount)
Le specifiche di cui sopra sono per dispositivi senza connettore.
Informazioni sull'ordine
CWDM Distanza tra i canali Numero di canali 1° canale Pacco Diametro della fibra Lunghezza della fibra Collegamento
Opzioni di configurazione C=20 nm 04=4 canali 27=1270nm 1=Modulo di scatola ABS 0=250 μm 1=1m O=Nessuno
08=8 Canali - Sì, signore. 2=Monte a stagno 1=900μm 2=2m 1=FC/APC
16=16 canali 47=1470 nm 3=LGX Box 2 = 2,0 mm S=Specificare 2=FC/UPC
18=18 canali 49=1490 nm 4=Inserire la casella 3 = 3,0 mm 3=SCI/APC
N=N canali - Sì, signore. 5=Specificare 4=SC/UPC
61=1610 nm 5=LC/APC
6=LC/UPC
7=ST
s=Specificare
