Panoramica del prodotto

1×4/1×8/1×16/1×32 Monomodale/Multimodale con connettori SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER

Applicazioni

FTTH, LAN, PON e CATV ottica
Rete ad anello locale, sistema di comunicazione in fibra ottica
Apparecchiature di test in fibra ottica, sensore in fibra ottica

Specifiche tecniche

Ingresso e uscita	Splitter in fibra ottica 1×2 FBT
Tipo di fibra	9/125 SMF-28 o specificato dal cliente
Lunghezza d'onda operativa (nm)	1310, 1490, 1550 nm
Rapporto di accoppiamento (%)	1-50%
Larghezza di banda (nm)	20nm
Perdita di inserzione tipica (dB)	≤3.2
Perdita dipendente dalla polarizzazione (dB)	≤0.1
Omogeneità (dB)	≤0.9
Direttività (dBm)	≥60
Uniformità (dB)	0.5
Perdita dipendente tipica (dB)	≤0.15
Stabilità della temperatura (dB/ºC)	≤0.002
Temperatura di esercizio (℃)	-40 a 70
Temperatura di stoccaggio (℃)	-40 a 85
Cavo in fibra	fibra nuda, fibra a tubo flessibile
Connettore in fibra	SC FC LC ST
Marchio	HELLOSIGNAL® O OEM
Tempi di consegna	Normalmente 25 giorni dopo aver ricevuto il deposito
MOQ	20 pezzi

Descrizione del prodotto

Lo splitter in fibra ottica FBT (chiamato anche accoppiatore ottico in fibra) è un dispositivo che divide la luce in fibra ottica in diverse parti secondo un certo rapporto. Gli splitter in fibra sono diversi dagli splitter in fibra PLC nei metodi di divisione. Uno splitter in fibra ottica può essere prodotto con fibra Singlemode, Multimode 62.5 e Multimode 50. Disponibile anche con connettori LC, LC/APC, SC, SC/APC, FC, FC/APC e ST o senza connettore.

Quando si tratta di splitter in fibra 1×2, è possibile richiedere diversi rapporti di divisione come 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.

La maggior parte degli splitter ottici disponibili in tubo flessibile da 900µm e fibra nuda da 250µm. Gli accoppiatori 1×2 e 2×2 sono forniti di serie con un manicotto protettivo in metallo per coprire la divisione. I conteggi di uscita superiori sono costruiti con una scatola per proteggere i componenti di divisione.

Specifiche di prestazione

Parametro	Accoppiatore a banda larga	Accoppiatore a doppia finestra	Accoppiatore in fibra multimodale
Grado	P \| A	P \| A	P \| A
Lunghezza d'onda operativa (nm)	1310,1550 o banda C + L	1310 e 1550	850 o 1310 o Specificare
Larghezza di banda operativa (nm)	±40	±40	±40
Perdita in eccesso tipica (dB)	<0.7 \| <0.1	<0.07 \| <0.1	<0.4 \| <0.7

Nota: le specifiche di cui sopra sono per dispositivi senza connettore. Aggiungere una perdita aggiuntiva di 0,2 dB per connettore.

Prodotti correlati

Splitter in fibra ottica multimodale 1X2 Scatola ABS Accoppiatore in fibra di tipo fuso FBT (7233101)

Splitter in fibra ottica FBT, Splitter in fibra ottica, Componenti ottici

Splitter ottico 1×4 scatola ABS uscita monomodale accoppiatore ottico di tipo fuso Splitter in fibra ottica FBT (7233102)

Splitter in fibra ottica FBT, Splitter in fibra ottica, Componenti ottici

Componenti ottici

Prodotti per cavi ADSS

Tutto dielettrico, cavo ADSS a tubo flessibile a trefoli, G.652.D, polietilene (PE) | Guaina AT (anti-tracking), riempito di gel, autoportante, filo di aramide| KEVLAR

Cavo di caduta FTTH

Le reti FTTH (fiber to the home) sono installate in molte aree che coprono sezioni interne ed esterne e la transizione tra di esse.

Luogo di origine:	La Cina
Marca:	HELLOSIGNAL® OR OEM
Numero di modello:	separatore a fibra ottica

Quantità di ordine minimo:	20pcs
Imballaggi particolari:	10 sacchetti plastica/del PC
Tempi di consegna:	I normalmente 25 giorni dopo hanno ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Nessun limite

Lunghezza d'onda operativa (NM):	1310,1490,1550nm	Razione di coppia (%):	1-50%
Larghezza di banda (nanometro):	20nm	Temperatura operativa (℃):	-40 ~ 70
Connettore in fibra:	SC FC LC ST
Evidenziare:	separatore a fibra ottica misto , separatore della fibra mista

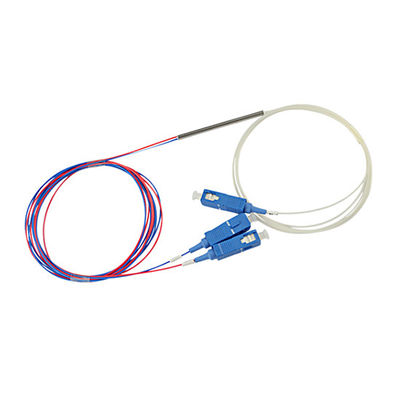

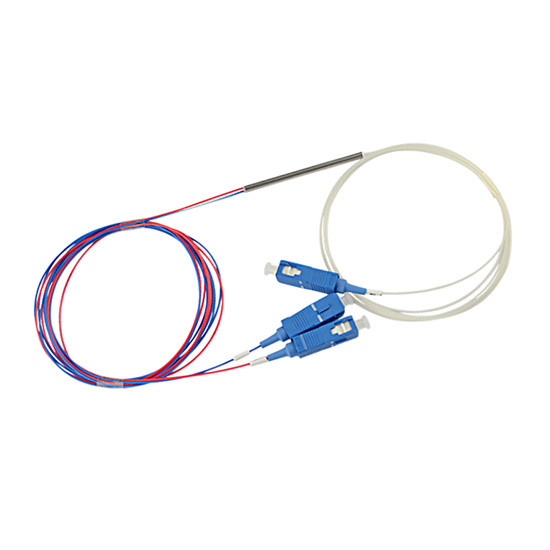

Splitter a fibra ottica 1×2, accoppiatore a fibra con tubo protettivo SC/UPC e tipo fuso a doppia finestra per un accoppiamento preciso
