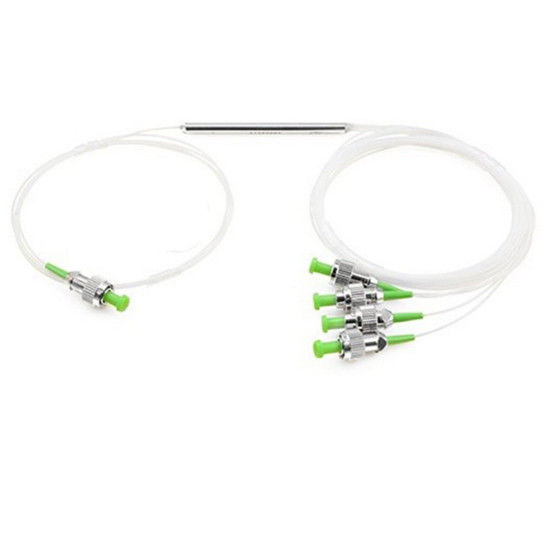

Splitter Ottico 1×4 Tubo in Acciaio Monomodale FBT Fiber Optic Splitter con connettori FC/APC (7233104)
Splitter in fibra ottica 1*4/1*8/1*16/1*32 Monomodale/Multimodale con connettori SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Applicazioni FBT Fiber Splitter 1×4
- FTTH, LAN, PON e CATV ottico
- Rete ad anello locale, sistema di comunicazione in fibra ottica
- Apparecchiature di test in fibra ottica, sensore in fibra ottica
Specifiche FBT Fiber Splitter 1×4
| Ingresso e Uscita |
Splitter ottico 1×4 FBT Fiber Optic Splitter |
| Tipo di fibra |
9/125 SMF-28 o specificato dal cliente |
| Lunghezza d'onda operativa (nm) |
1310,1490,1550nm |
| Rapporto di accoppiamento (%) |
1-50% |
| Larghezza di banda (nm) |
20nm |
| Perdita di inserzione tipica (dB) |
≤7.2 |
| Perdita dipendente dalla polarizzazione (dB) |
≤0.1 |
| Omogeneità (dB) |
≤0.9 |
| Direttività (dBm) |
≥60 |
| Uniformità (dB) |
0.5 |
| Perdita dipendente tipica (dB) |
≤0.15 |
| Stabilità della temperatura (dB/ºC) |
≤0.002 |
| Temperatura di esercizio (℃) |
-40 ～ 70 |
| Temperatura di stoccaggio (℃) |
-40 ～ 85 |
| Cavo in fibra |
fibra nuda, fibra a tubo lasco |
| Connettore in fibra |
SC FC LC ST |
| Marchio |
HELLOSIGNAL® O OEM |
| Tempi di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito |
| MOQ |
20 pezzi |
Descrizione del prodotto
FBT Fiber Optic Splitter (chiamato anche accoppiatore in fibra ottica) è un dispositivo che divide la luce della fibra ottica in diverse parti con un certo rapporto. Gli splitter in fibra sono diversi dagli splitter in fibra PLC nei metodi di divisione. Uno splitter in fibra ottica può essere prodotto con fibra Singlemode, Multimode 62.5 e Multimode 50. Disponibile anche con connettori LC, LC/APC, SC, SC/APC, FC, FC/APC e ST o senza connettore.
Per gli splitter in fibra 1×2, sono disponibili diversi rapporti di divisione tra cui 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.
La maggior parte degli splitter ottici sono disponibili in configurazioni a tubo lasco da 900µm e fibra nuda da 250µm. Gli accoppiatori 1×2 e 2×2 sono forniti di serie con un manicotto protettivo in metallo per coprire la divisione. Conteggi di uscita superiori sono costruiti con una scatola per proteggere i componenti di divisione.
Specifiche di prestazione
Specifiche di prestazione dettagliate per i dispositivi Wide Band Coupler, Dual Window Couplex e Multimode Fiber Coupler:
| Parametro |
Wide Band Coupler |
Dual Window Couplex |
Multimode Fiber Coupler |
| Grado |
P | A |
P | A |
P | A |
| Lunghezza d'onda operativa (nm) |
1310,1550 o Banda C + L |
1310 e 1550 |
850 o 1310 o Specificare |
| Larghezza di banda operativa (nm) |
±40 |
±40 |
±40 |
| Perdita in eccesso tipica (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
Nota: le specifiche di cui sopra sono per dispositivi senza connettore. Aggiungere una perdita aggiuntiva di 0,2 dB per connettore.
