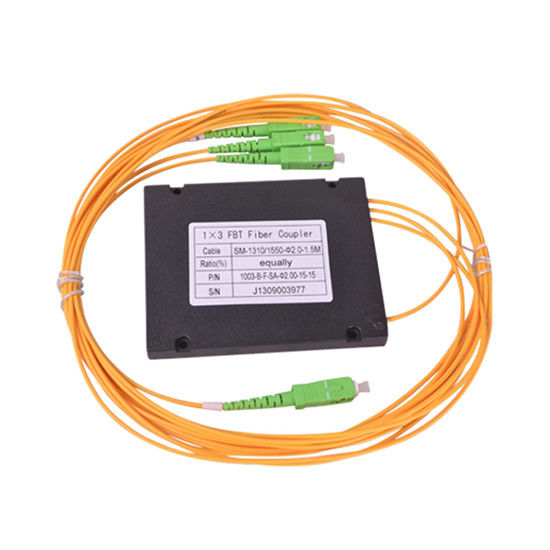

FBT Fused Type Optical Coupler FC/APC Connector 1X3 (7233103)
Splitter in fibra ottica 1×4/1×8/1×16/1×32 Single Mode/Multimode con connettori SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Chiedi ora
Applicazioni per la divisione in fibra ottica 1×3
- FTTH, LAN, PON e CATV ottico
- Sistema di comunicazione in fibra ottica
- Attrezzature di prova per fibre ottiche, sensori per fibre ottiche
1×3 Fibra ottica Splitter specifiche
| Input & Output |
Splitter a fibra ottica a modalità singola 1×3 |
| Tipo di fibra |
9/125 SMF-28 o specificato dal cliente |
| lunghezza d'onda di funzionamento (nm) |
1310,1490,1550nm |
| Rapporto di accoppiamento (%) |
1-50% |
| Larghezza di banda (nm) |
20 nm |
| Perdita tipica di inserimento (dB) |
≤ 55 |
| Perdite dipendenti dalla polarizzazione (dB) |
≤ 0.1 |
| Omogeneità (dB) |
≤ 0.9 |
| Direttiva (dBm) |
≥ 60 |
| Uniformità (dB) |
0.5 |
| Perdite tipiche a carico (dB) |
≤ 0.15 |
| Stabilità a temperatura (dB/oC) |
≤ 0.002 |
| Temperatura di funzionamento (°C) |
-40 ¢ 70 |
| Temperatura di conservazione (°C) |
-40 85 |
| Cavo in fibra |
fibre nude, fibre a tubo sciolto |
| Collegamento a fibra |
SC FC LC ST |
| Marchio |
HELLOSIGNAL® O OEM |
| Tempo di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito |
| MOQ |
20 pezzi |
Descrizione del prodotto
FBT Fiber Optic Splitter (chiamato anche accoppiatore a fibra ottica) è un dispositivo che divide la luce a fibra ottica in diverse parti in un certo rapporto.I splitter a fibra sono diversi dai splitter a fibra PLC nei metodi di scissione.
Un splitter in fibra ottica può essere prodotto con singlemode, multimode 62.5È inoltre possibile personalizzarli con connettori LC, LC/APC, SC, SC/APC, FC, FC/APC e ST o non connessi.
Quando si tratta di 1×2 Fiber Splitters, è possibile richiedere dettagli per diversi rapporti di divisione, come 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 e 99/1.
La maggior parte degli splitter ottici sono disponibili in tubo sciolto di 900 μm e fibra nuda di 250 μm. Gli accoppiatori 1 × 2 e 2 × 2 sono di serie con una manica metallica protettiva per coprire la spaccatura.Conti di uscita più elevati sono costruiti con una scatola per proteggere i componenti di scissione.
1×3 Splitter a fibra ottica Immagini dettagliate
Specifiche di prestazione
| Parametro |
Accoppiatore a banda larga |
Copplex a doppia finestra |
Accoppiatore a fibra multi-modo |
| Grado |
P. A. |
P. A. |
P. A. |
| lunghezza d'onda di funzionamento (nm) |
1310,1550 o banda C + L |
1310 e 1550 |
850 o 1310 o specificare |
| Larghezza di banda operativa (nm) |
± 40 |
± 40 |
± 40 |
| Perdite in eccesso tipiche (dB) |
- Si'. - Si'.1 |
E' un'esperienza molto interessante.1 |
- Si'. - Si'.7 |
| Perdita di inserimento (dB) 50/50 |
3,46 |
3,46 |
- 3,7 e 4.0 |
| Perdita di inserimento (dB) 40/60 |
- Si', ma... - Si'.8 |
- Si', ma... - Si'.8 |
- E' una cosa che non si può fare.0 |
- E' una cosa che non si può fare.0 |
| Perdite dipendenti dalla polarizzazione |
- Si'. - Si'.15 |
- Si'. - Si'.15 |
|
| Direttiva (dB) |
> 50 |
> 35 |
|
| Temperatura di funzionamento (°C) |
-40~+70 |
-40~+70 |
-40~+70 |
| Temperatura di conservazione (°C) |
-40 - +85. |
-40 - +85. |
-40 - +85. |
Nota: le specifiche di cui sopra sono per dispositivi senza connettore.
Informazioni alternative importanti
| A |
B |
C |
D |
E |
F |
G |
H |
Io... |
| Modalità |
Grado |
Lunghezza d'onda |
Port |
Tipo di fibra |
Pacco |
Diametro della fibra |
Rapporto di accoppiamento |
Tipo di connettore |
| 1=WBC 2=DWC 3=MMC Z=Personalizzato |
1 = P 2 = A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=Personalizzato |
1 = 1 × 2 2 = 2 × 2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Personalizzato |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Personalizzato |
Prodotti correlati
Splitter multimodale a fibra ottica 1X2 ABS Box Fused Type Fiber Coupler FBT ((7233101)
FBT Splitter per fibre ottiche, Splitter per fibre ottiche, componenti ottici
Splitter ottico 1×4 fuori ABS Box Single Mode Fused Type Optical Coupler FBT Splitter in fibra ottica ((7233102)
FBT Splitter per fibre ottiche, Splitter per fibre ottiche, componenti ottici
FBT Fused Type Optical Coupler FC/APC Connector 1X3 (7233103)
FBT Splitter per fibre ottiche, Splitter per fibre ottiche, componenti ottici

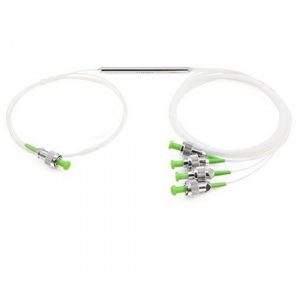

Splitter ottico 1×4 tubo di acciaio Single Mode FBT Fiber Optic Splitter FC/APC connettori (7233104)
FBT Splitter per fibre ottiche, Splitter per fibre ottiche, componenti ottici

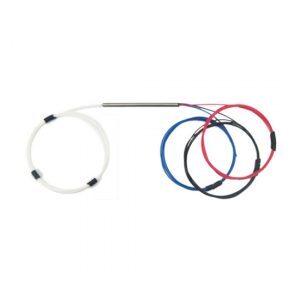

Splitter ottico 1×3 tubo d'acciaio single mode fusione di tipo fibra di accoppiamento FBT fibra ottica Splitter con o...">
