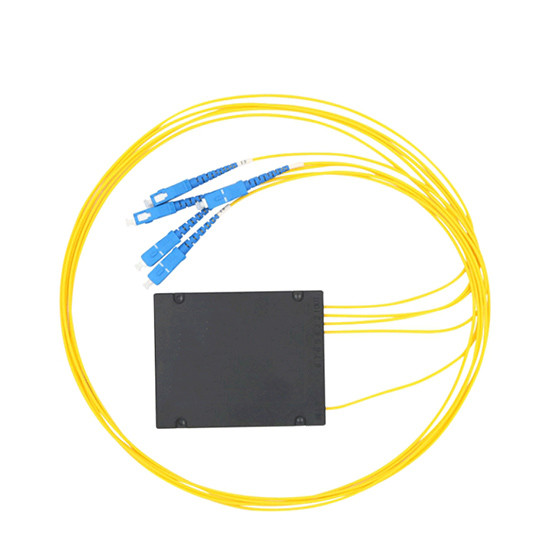

Optical Splitter 1×4 ABS Box Monomodale Accoppiatore Ottico a Fusione
Lo splitter ottico FBT (chiamato anche accoppiatore ottico in fibra) è un dispositivo che divide la luce della fibra ottica in diverse parti con un rapporto specifico. Disponibile nelle configurazioni 1×4, 1×8, 1×16 e 1×32 con connettori SC, LC, FC, ST in tipi APC o UPC.
Richiedi ora
Applicazioni
- FTTH, LAN, PON e reti CATV ottiche
- Reti ad anello locali e sistemi di comunicazione in fibra ottica
- Apparecchiature di test in fibra ottica e sensori in fibra ottica
Specifiche tecniche
Splitter in fibra ottica multimodale 1×4
| Ingresso e uscita |
Splitter ottico 4 in 1 out |
| Tipo di fibra |
9/125 SMF-28 o specificato dal cliente |
| Lunghezza d'onda operativa |
1310, 1490, 1550nm |
| Rapporto di accoppiamento |
1-50% |
| Larghezza di banda |
±20nm |
| Perdita di inserzione |
3.3 dB (50/50), 4.3/2.5 dB (40/60) |
| Stabilità termica |
≤0.3 (dB/℃) |
| Direttività |
≥55 dB (≥60dB 2×2) |
| Tipo di pacchetto |
Fibra nuda, tubo allentato da 0.9/2.0/3.0mm |
| Temperatura di esercizio |
-40℃ a 70℃ |
| Temperatura di stoccaggio |
-40℃ a 85℃ |
| Dimensioni del pacchetto |
Φ3×54mm, 90×20×10mm |
| Connettore in fibra |
Connettori SC, FC, ST, LC (PC, UPC, APC) |
| Marchio |
HELLOSIGNAL® O OEM |
| Tempi di consegna |
Normalmente 25 giorni dopo la ricezione del deposito |
| Quantità minima ordinabile |
20 pezzi |
Caratteristiche del prodotto
Gli splitter in fibra ottica FBT differiscono dagli splitter in fibra PLC nel loro metodo di divisione. Possono essere fabbricati con tipi di fibra monomodale, multimodale 62.5 e multimodale 50. Le opzioni di personalizzazione includono connettori LC, LC/APC, SC, SC/APC, FC, FC/APC e ST o versioni senza connettore.
Per gli splitter in fibra 1×2, sono disponibili vari rapporti di divisione tra cui 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99 e i loro rapporti inversi.
La maggior parte degli splitter ottici sono disponibili in configurazioni con tubo allentato da 900µm e fibra nuda da 250µm. Gli accoppiatori 1×2 e 2×2 includono manicotti protettivi in metallo, mentre i conteggi di uscita superiori presentano scatole protettive.
Specifiche di prestazione
| Parametro |
Accoppiatore a banda larga |
Accoppiatore a doppia finestra |
Accoppiatore in fibra multimodale |
| Lunghezza d'onda operativa |
1310, 1550 o banda C + L |
1310 e 1550 |
850 o 1310 o Specificare |
| Larghezza di banda operativa |
±40 |
±40 |
±40 |
| Perdita in eccesso tipica (dB) |
<0.7 |
<0.07 |
<0.4 |
| Perdita di inserzione (dB) 50/50 |
<3.4 |
<3.4 |
<3.7 |
Nota:Le specifiche di cui sopra sono per dispositivi senza connettori. Aggiungere una perdita aggiuntiva di 0.2dB per connettore.
Opzioni di personalizzazione
I nostri splitter in fibra ottica supportano un'ampia personalizzazione su più parametri, tra cui tipo di modalità, grado, lunghezza d'onda, configurazione delle porte, tipo di fibra, confezionamento, diametro della fibra, rapporto di accoppiamento e tipo di connettore per soddisfare i requisiti specifici dell'applicazione.
