Chiusura di giunzione verticale in fibra ottica - ZCSC-S096-01(7231213)
Chiusura di giunzione INLINE OTTICA con guarnizione termoretraibile/meccanica IP55 a IP68 PP/PC/PC+ABS da 24/48/96/144 fibre
Specifiche tecniche
| Modello n. |
ZCSC-S096-01(7231213) |
 |
| Colore |
Nero |
| Capacità |
96 fibre |
| Livello di protezione |
IP68 |
| Materiale |
PP, PC, PC+ABS |
| Metodo di sigillatura per gli ingressi |
Guarnizione meccanica |
| Ingresso/Uscita |
2+2 |
| Diametro del cavo di ingresso |
Ф8-Ф15 |
| Diametro del cavo di uscita |
Ф8-Ф15 |
| Umidità relativa |
≤95%(＋30℃) |
| Pressione atmosferica |
62～101kPa |
| Dimensione (MM) |
405*Ф135 |
| Peso (per unità) |
1,9 KG |
Panoramica del prodotto
Il modello ZION COMMUNICATION n. ZCSC-S096-01 è una delle principali apparecchiature per i punti di accesso degli utenti, applicata per la connessione protettiva e la distribuzione tra due o più cavi. La funzione principale è quella di collegare il cavo di distribuzione e il cavo interno all'aperto. È ampiamente utilizzato nei sistemi di comunicazione, nella TV via cavo, nei sistemi di rete a cavo ottico e in altri settori in virtù della struttura stabile, delle buone prestazioni di tenuta e della facile costruzione.

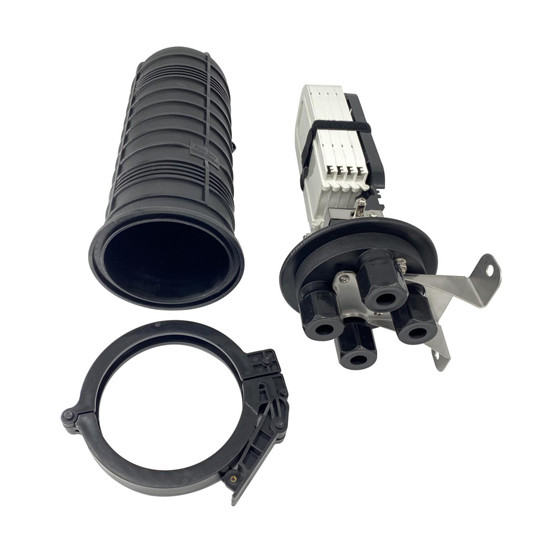

Immagini del prodotto
Standard di ispezione e collaudo
- Conforme ai requisiti di aspetto e struttura del 5.2 di YD/T 590.2-2005, YD/T 778-2011
- Conforme ai requisiti del test di trasporto del 6.9 di YD/T778-2011
- Conforme ai requisiti tecnici comuni per le parti in plastica di CB 867-83
- Livello di protezione: test IP68
- Conforme ai requisiti comuni di imballaggio per le apparecchiature di comunicazione di GB3873-1993
- Prestazioni ignifughe: non ignifugo
Componenti
Fondo scatola, coperchio scatola, supporto cavo, supporto per il rinforzo della parte del cavo, vassoio di giunzione, coperchio trasparente per il vassoio di giunzione, fascetta magica per cavi, piastra per l'installazione del vassoio di giunzione, parte di tenuta per il corpo della scatola, cerchio della scatola e altri accessori.
Specifiche di imballaggio
Dimensioni scatola interna: 415*215*200mm
Dimensioni scatola esterna: 615*445*430mm (6 pezzi/cartone)
Trasporto e stoccaggio
Evitare pioggia, esposizione al sole e schiacciamento durante il trasporto. I prodotti devono essere conservati in magazzino evitando umidità, sole, fuoco. La temperatura di stoccaggio deve essere compresa tra 25℃ e +40℃. Le parti speciali che si danneggiano facilmente durante il trasporto devono essere protette con cura.
Metodi di installazione
Montaggio aereo
1-Chiusura di giunzione in fibra ottica 2-Gancio 3-Filo di acciaio
Montaggio su palo
1-Piastra fissa 2-Piastra di montaggio 3-Bullone a U 4-Palo telefonico
