Informazioni dettagliate

Colore:	nero	Capacità:	288 core
Materiale:	PC DEL、 DEI PP, PC+ABS	Entrata/sbocco:	1+4
Dimensione (LWD, millimetri):	485186136
Evidenziare:	Chiusura a fibra ottica della giuntura , recinzione della giuntura della fibra

Descrizione di prodotto

Chiusura a fibra ottica della giuntura

24/48/96/144 dei centri IP55 alla CHIUSURA OTTICA IN-LINEA della GIUNTURA della guarnizione degli Calore-strizzacervelli di IP68 PP/PC/PC+ABS/guarnizione meccanica

Indice tecnico

Modello no.			ZCSC-D288- 01(7231211)
Colore			Nero
Capacità			i 288 centri
Livello di protezione			IP68
Materiale			PP, PC, PC+ABS
Metodo di sigillatura per le entrate			guarnizione degli Calore-strizzacervelli
Entrata/sbocco			1+4
Diametro del cavo dell'entrata			Ф14-Ф29
Diametro del cavo dello sbocco			Ф9-Ф22
Umidità relativa			≤95% (+30℃)
Pressione atmosferica			62~101kPa
Dimensione (LWD, millimetri)			485186136
Dimensione interna della scatola (millimetri)			495215215
Dimensione esterna della scatola (millimetri)			445445510
Peso lordo (chilogrammi)			14,5
I pc/inscatolano (PCS)			4

Panoramica

No. ZCSC-D288-01 del modello di COMUNICAZIONE di ZION è uno dell'attrezzatura principale per i punti di accesso dell'utente, fatta domanda per il collegamento protettivo e distribuzione fra due o più cavi. La funzione primaria è di collegare il cavo di distribuzione ed il cavo dell'interno all'aperto. È ampiamente usata nei sistemi di comunicazione, tv via cavo, nei sistemi della rete via cavo ed in altri in virtù della struttura costante, in buona ottici sigillando la prestazione e la costruzione facile.

Immagini per riferimento

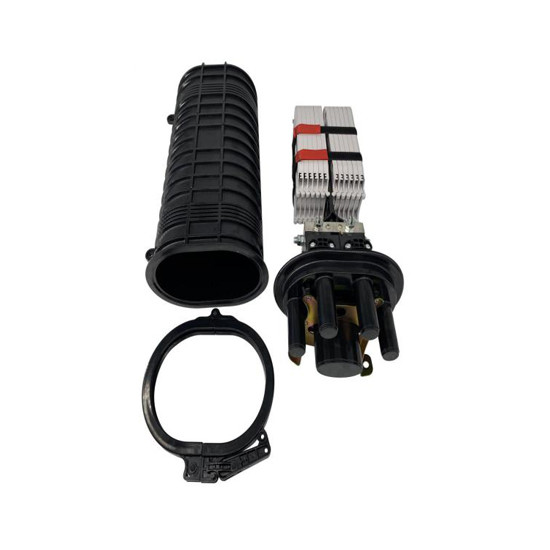

Giuntura verticale a fibra ottica Closure-ZCSC-D288- 01(7231211) 1

Ispezione e prova

Soddisfare le richieste della struttura e di aspetto di 5,2 di YD/T 590.2-2005, YD/T 778-2011
Soddisfare le richieste della prova del trasporto dei 6,9 di YD/T778-2011
Soddisfare le richieste tecniche comuni delle parti di plastica dei CB 867-83
Livello di protezione: Prova IP68
Soddisfare le richieste comuni del pacchetto di attrezzature di comunicazione di GB3873-1993
Prestazione ignifuga: ritardatore della non fiamma

Le parti della chiusura ottica della giuntura della fibra

Pacchetto

La dimensione della dimensione interna della scatola: 495*215*215mm
La dimensione della dimensione esterna della scatola: 445*445*510mm (4 pc/cartone)

Trasporto e stoccaggio

Pioggia, sole Avoid exposuring e schiaccianti durante il trasporto
I prodotti dovrebbero essere immagazzinati nel magazzino che evita l'umidità, sole, fuoco. La temperatura di stoccaggio dovrebbe

provenga da 25℃~+40℃

Nota: Le parti speciali che sono nociute a facilmente durante il trasporto dovrebbero essere protette con attenzione

Metodo dell'installazione

Montaggio aereo

Giuntura verticale a fibra ottica Closure-ZCSC-D288- 01(7231211) 4

cavo ottico della chiusura 2-Hanger 3-Steel della giuntura 1-Fiber

Montaggio di Palo

Giuntura verticale a fibra ottica Closure-ZCSC-D288- 01(7231211) 5

1 – piatto fisso 2 – palo di telefono del giunto di supporto 3-U-bolt 4

Chiusura verticale a fibra ottica della giuntura

Componenti ottiche

Infrastruttura di cablaggio

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Zion communication
Numero di modello:	ZCSC-D288- 01(7231211)

Quantità di ordine minimo:	Nessun limite
Imballaggi particolari:	10 sacchetti plastica/del PC
Tempi di consegna:	Normalmente 10 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	Nessun limite
