Informazioni dettagliate

Colore:	nero	Capacità:	i 144 centri
Materiale:	PC DEL、 DEI PP, PC+ABS	Entrata/sbocco:	1+4
Dimensione (LWD, millimetri):	455*Ф148
Evidenziare:	Chiusura a fibra ottica della giuntura , recinzione della giuntura della fibra

Descrizione di prodotto

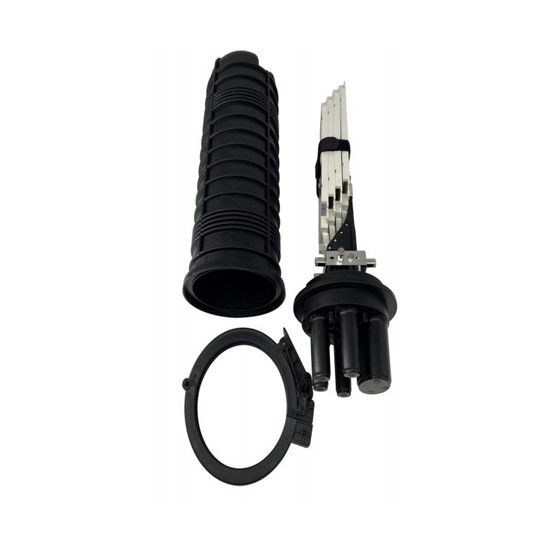

Chiusura a fibra ottica della giuntura

24/48/96/144 dei centri IP55 alla CHIUSURA OTTICA IN-LINEA della GIUNTURA della guarnizione degli Calore-strizzacervelli di IP68 PP/PC/PC+ABS/guarnizione meccanica

Indice tecnico

Modello no.			ZCSC-D144- 02(7231210)
Colore			Nero
Capacità			i 144 centri
Livello di protezione			IP68
Materiale			PP, PC, PC+ABS
Metodo di sigillatura per le entrate			guarnizione degli Calore-strizzacervelli
Entrata/sbocco			1+4
Diametro del cavo dell'entrata			Ф16-Ф28
Diametro del cavo dello sbocco			Ф8-Ф20
Umidità relativa			≤95% (+30℃)
Pressione atmosferica			62~101kPa
Dimensione (LWD, millimetri)			455*Ф148
Dimensione interna della scatola (millimetri)			465230210
Dimensione esterna della scatola (millimetri)			645475480
Peso lordo (chilogrammi)			15,5
I pc/inscatolano (PCS)			6

Panoramica

No. ZCSC-D144-02 del modello di COMUNICAZIONE di ZION è uno dell'attrezzatura principale per i punti di accesso dell'utente, fatta domanda per il collegamento protettivo e distribuzione fra due o più cavi. La funzione primaria è di collegare il cavo di distribuzione ed il cavo dell'interno all'aperto. È ampiamente usata nei sistemi di comunicazione, tv via cavo, nei sistemi della rete via cavo ed in altri in virtù della struttura costante, in buona ottici sigillando la prestazione e la costruzione facile.

Immagini per riferimento

Giuntura verticale a fibra ottica Closure-ZCSC-D144- 02(7231210) 2

Ispezione e prova

Soddisfare le richieste della struttura e di aspetto di 5,2 di YD/T 590.2-2005, YD/T 778-2011
Soddisfare le richieste della prova del trasporto dei 6,9 di YD/T778-2011
Soddisfare le richieste tecniche comuni delle parti di plastica dei CB 867-83
Livello di protezione: Prova IP68
Soddisfare le richieste comuni del pacchetto di attrezzature di comunicazione di GB3873-1993
Prestazione ignifuga: ritardatore della non fiamma

Le parti della chiusura ottica della giuntura della fibra

Fondo della scatola, copertura di scatola, supporto del cavo, supporto per il rafforzamento della parte del cavo, vassoio della giuntura, copertura trasparente per il vassoio della giuntura, fascetta ferma-cavo magica, piatto per l'installazione del vassoio della giuntura, parte di sigillatura per il corpo della scatola, cerchio della scatola e l'altro accessorio.

L'imballaggio, il trasporto e lo stoccaggio

Pacchetto

La dimensione della dimensione interna della scatola: 465*230*210mm
La dimensione della dimensione esterna della scatola: 645*475*480mm (6pcs/carton)

Trasporto e stoccaggio

Pioggia, sole Avoid exposuring e schiaccianti durante il trasporto
I prodotti dovrebbero essere immagazzinati nel magazzino che evita l'umidità, sole, fuoco. La temperatura di stoccaggio dovrebbe

provenga da 25℃~+40℃

Nota: Le parti speciali che sono nociute a facilmente durante il trasporto dovrebbero essere protette con attenzione

Metodo dell'installazione

Montaggio aereo

Giuntura verticale a fibra ottica Closure-ZCSC-D144- 02(7231210) 5

cavo ottico della chiusura 2-Hanger 3-Steel della giuntura 1-Fiber

Montaggio di Palo

Giuntura verticale a fibra ottica Closure-ZCSC-D144- 02(7231210) 6

1 – piatto fisso 2 – palo di telefono del giunto di supporto 3-U-bolt 4

Chiusura verticale a fibra ottica della giuntura

Componenti ottiche

Infrastruttura di cablaggio

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Zion communication
Numero di modello:	ZCSC-D144- 02(7231210)

Quantità di ordine minimo:	Nessun limite
Imballaggi particolari:	10 sacchetti plastica/del PC
Tempi di consegna:	Normalmente 10 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	Nessun limite
