Informazioni dettagliate

Colore:	nero	Capacità:	i 96 centri
Material:	PP、PC，PC+ABS	Entrata/sbocco:	1+4
Dimensione (LWD, millimetri):	390*Ф137
Evidenziare:	Chiusura a fibra ottica della giuntura , recinzione della giuntura della fibra

Descrizione di prodotto

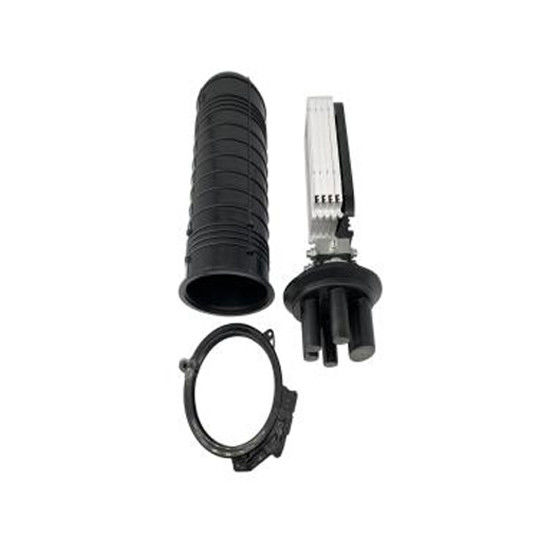

Chiusura a fibra ottica della giuntura

24/48/96/144 dei centri IP55 alla CHIUSURA OTTICA IN-LINEA della GIUNTURA della guarnizione degli Calore-strizzacervelli di IP68 PP/PC/PC+ABS/guarnizione meccanica

Indice tecnico

Modello no.			ZCSC-D096- 02(7231207)
Colore			Nero
Capacità			i 96 centri
Livello di protezione			IP68
Materiale			PP, PC, PC+ABS
Metodo di sigillatura per le entrate			guarnizione degli Calore-strizzacervelli
Entrata/sbocco			1+4
Porto del cavo dell'entrata			Ф12-Ф25
Porto del cavo dello sbocco			Ф8-Ф21
Dimensione (LWD, millimetri)			390*Ф137
Dimensione interna della scatola (millimetri)			400210190
Dimensione esterna della scatola (millimetri)			585435415

Il diagramma di dimensione: (millimetro)

Giuntura verticale a fibra ottica Closure-ZCSC-D096- 02(7231207) 1

Pic#1: Vista superiore

Pic#2: Vista laterale

Pic#3: Front View

Panoramica

No. ZCSC-D096-02 del modello di COMUNICAZIONE di ZION è uno dell'attrezzatura principale per i punti di accesso dell'utente, fatta domanda per il collegamento protettivo e distribuzione fra due o più cavi. La funzione primaria è di collegare il cavo di distribuzione ed il cavo dell'interno all'aperto. È ampiamente usata nei sistemi di comunicazione, tv via cavo, nei sistemi della rete via cavo ed in altri in virtù della struttura costante, in buona ottici sigillando la prestazione e la costruzione facile.

Immagini per riferimento

Giuntura verticale a fibra ottica Closure-ZCSC-D096- 02(7231207) 4

Giuntura verticale a fibra ottica Closure-ZCSC-D096- 02(7231207) 7

Informazioni di prodotti

Pacchetto

Dimensione di plastica: 390*Ф137mm
Scatola interna con la singola dimensione ondulata: 400*210*190mm
Cartone con la doppia dimensione ondulata: 585*435*415mm (6PCS/Box)
Peso per cartone: 10,5 CHILOGRAMMI

Trasporto e stoccaggio

Pioggia, sole Avoid exposuring e schiaccianti durante il trasporto
I prodotti dovrebbero essere immagazzinati nel magazzino che evita l'umidità, sole, fuoco.

La temperatura di stoccaggio dovrebbe provenire da 25℃~+40℃

Nota: Le parti speciali che sono nociute a facilmente durante il trasporto dovrebbero essere protette con attenzione

Metodo dell'installazione

Montaggio aereo

Giuntura verticale a fibra ottica Closure-ZCSC-D096- 02(7231207) 10

cavo ottico della chiusura 2-Hanger 3-Steel della giuntura 1-Fiber

Giuntura verticale a fibra ottica Closure-ZCSC-D096- 02(7231207) 11

1 – piatto fisso 2 – palo di telefono del giunto di supporto 3-U-bolt 4

	Giuntura verticale a fibra ottica Closure-ZCSC-D024- 01(7231201)
	Giuntura verticale a fibra ottica Closure-ZCSC-D048- 01(7231202)
	Giuntura verticale a fibra ottica Closure-ZCSC-D048- 02(7231203)
	Giuntura verticale a fibra ottica Closure-ZCSC-D048- 03(7231204)
	Giuntura verticale a fibra ottica Closure-ZCSC-D072- 01(7231205)
	Giuntura verticale a fibra ottica Closure-ZCSC-D096- 01(7231206)
	Giuntura verticale a fibra ottica Closure-ZCSC-D096- 02(7231207)
	Giuntura verticale a fibra ottica Closure-ZCSC-D096- 03(7231208)

Componenti ottiche

Infrastruttura di cablaggio

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Zion communication
Numero di modello:	ZCSC-D096- 02(7231207)

Quantità di ordine minimo:	Nessun limite
Imballaggi particolari:	10 sacchetti plastica/del PC
Tempi di consegna:	Normalmente 10 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	Nessun limite
