Informazioni dettagliate

Colore:	Nero	Capacità:	i 48 centri
Materiale:	PC DEL、 DEI PP, PC+ABS	Entrata/sbocco:	1+3
Dimensione (millimetri):	305*Ф118
Evidenziare:	Chiusura della giuntura della guarnizione degli strizzacervelli di calore , Una chiusura di 7231203 giunture , I 48 centri impiombano la chiusura

Descrizione di prodotto

Chiusura a fibra ottica della giuntura

Name: Chiusura verticale a fibra ottica ZCSC-D048-02 7231203 della giuntura dei 48 centri
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: ZCSC-D048- 02(7231203)
Availability: InStock

24/48/96/144 dei centri IP55 alla CHIUSURA OTTICA IN-LINEA della GIUNTURA della guarnizione degli Calore-strizzacervelli di IP68 PP/PC/PC+ABS/guarnizione meccanica

Giuntura verticale a fibra ottica Closure-ZCSC-D048- 02(7231203)

Indice tecnico

Modello no.			ZCSC-D048- 02(7231203)
Colore			Nero
Capacità			i 48 centri
Livello di protezione			IP68
Materiale			PP, PC, PC+ABS
Metodo di sigillatura per le entrate			guarnizione degli Calore-strizzacervelli
Entrata/sbocco			1+3
Diametro del cavo dell'entrata			Ф8-Ф13
Diametro del cavo dello sbocco			Ф8-Ф18
Umidità relativa			≤95% (+30℃)
Pressione atmosferica			62~101kPa
Dimensione (millimetri)			305*Ф118
Dimensione interna della scatola (millimetri)			315195180
Dimensione esterna della scatola (millimetri)			600330555
Per peso (chilogrammi)			1,2
Peso lordo (chilogrammi)			12
I pc/inscatolano (PCS)			9

Panoramica

No. ZCSC-D048-02 del modello di COMUNICAZIONE di ZION è uno dell'attrezzatura principale per i punti di accesso dell'utente, fatta domanda per il collegamento protettivo e distribuzione fra due o più cavi. La funzione primaria è di collegare il cavo di distribuzione ed il cavo dell'interno all'aperto. È ampiamente usata nei sistemi di comunicazione, tv via cavo, nei sistemi della rete via cavo ed in altri in virtù della struttura costante, in buona ottici sigillando la prestazione e la costruzione facile.

Immagini per riferimento

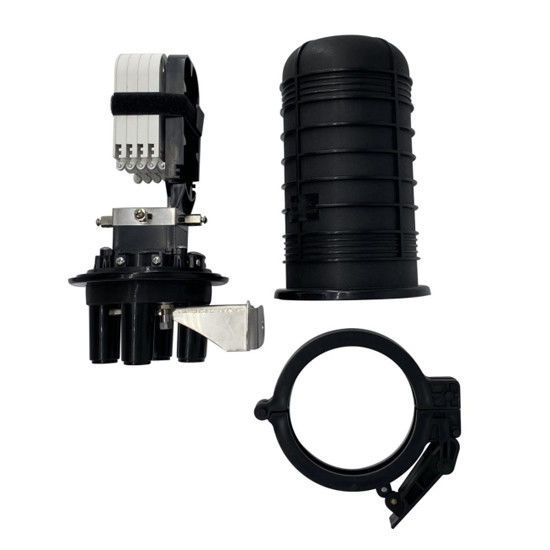

Chiusura verticale a fibra ottica ZCSC-D048-02 7231203 della giuntura dei 48 centri 1

Ispezione e prova

Soddisfare le richieste della struttura e di aspetto di 5,2 di YD/T 590.2-2005, YD/T 778-2011
Soddisfare le richieste della prova del trasporto dei 6,9 di YD/T778-2011
Soddisfare le richieste tecniche comuni delle parti di plastica dei CB 867-83
Livello di protezione: Prova IP68
Soddisfare le richieste comuni del pacchetto di attrezzature di comunicazione di GB3873-1993
Prestazione ignifuga: ritardatore della non fiamma

Le parti della chiusura ottica della giuntura della fibra

Fondo della scatola, copertura di scatola, supporto del cavo, supporto per il rafforzamento della parte del cavo, vassoio della giuntura, copertura trasparente per il vassoio della giuntura, fascetta ferma-cavo magica, piatto per l'installazione del vassoio della giuntura, parte di sigillatura per il corpo della scatola, cerchio della scatola e l'altro accessorio.

L'imballaggio, il trasporto e lo stoccaggio

Pacchetto

La dimensione della dimensione interna della scatola: 315*195*180mm
La dimensione della dimensione esterna della scatola: 600*330*555mm (

9 pc/cartone)

Trasporto e stoccaggio

Pioggia, sole Avoid exposuring e schiaccianti durante il trasporto
I prodotti dovrebbero essere immagazzinati nel magazzino che evita l'umidità, sole, fuoco. La temperatura di stoccaggio dovrebbe

provenga da 25℃~+40℃

Nota: Le parti speciali che sono nociute a facilmente durante il trasporto dovrebbero essere protette con attenzione.

Metodo dell'installazione

Montaggio aereo

Chiusura verticale a fibra ottica ZCSC-D048-02 7231203 della giuntura dei 48 centri 4

cavo ottico della chiusura 2-Hanger 3-Steel della giuntura 1-Fiber

Montaggio di Palo

Chiusura verticale a fibra ottica ZCSC-D048-02 7231203 della giuntura dei 48 centri 5

1 – piatto fisso 2 – palo di telefono del giunto di supporto 3-U-bolt 4
