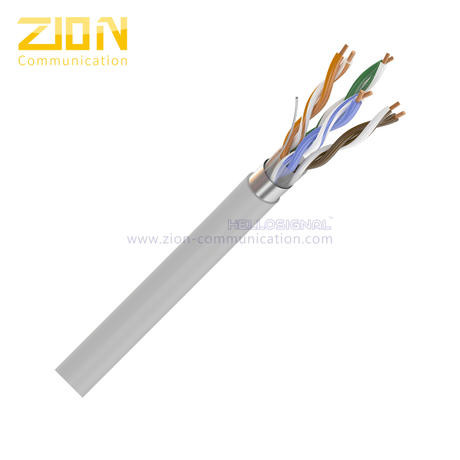

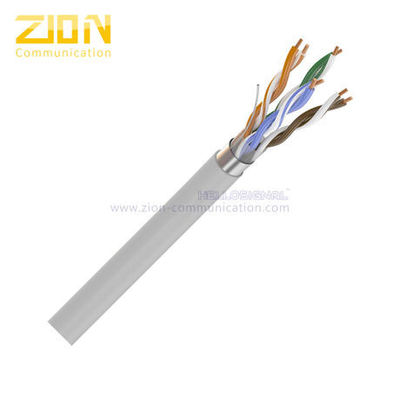

0.05 mm FEP Isolamento interno Cat5e Cable di rete UL ETL Certificato NO 7112115
F/UTP CAT 5e BC CMP Solid 0,50 mm Copper Conductor Indoor Cat5e Network Cable UL/ETL Certificato NO 7112115
F/UTP CAT 5e Solid 0,50 mm Copper Conductor, CMP Jacket Network Cable 7112115
F/UTP CAT 5e CMP-Global Market (NO. 7112115)
Specifiche di costruzione
| Componente |
Specificità |
| Conduttore |
00,50 ± 0,005 mm di rame massello nudo |
| Parità |
4 coppie |
| Isolamento |
10,01 ± 0,05 mm FEP |
| Colori isolanti |
Blu-bianco/azzurro, arancione-bianco/arancione
Verde-bianco/verde, marrone-bianco/marrone |
| Scudo 1 |
Fogli di PET |
| Cavo di scarico |
0.40±0,005 mm TC/0,5 mm CCS |
| Scudo complessivo |
Al/PET Foil, Foil a faccia aperta |
| RipCord |
Altri materiali |
| Giacca fuori |
6.0±0,2 mm CMP |
Nota: Conduttore da 0,45mm-0,50mm tutti possono superare il test di Fluke, il Headroom di 0,50mm è più grande di 0,45mm

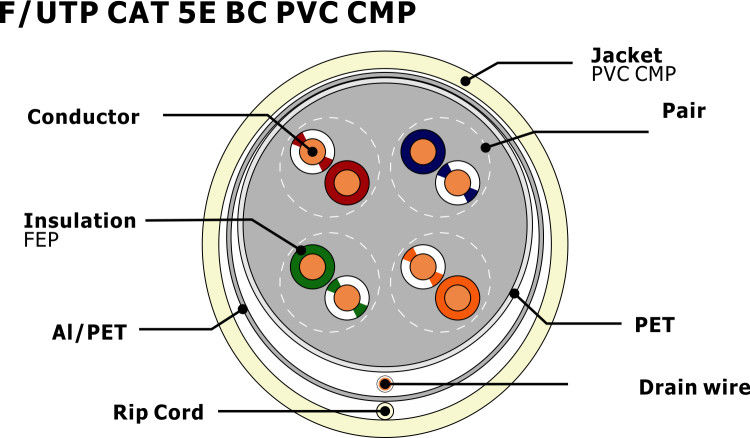

Sezione trasversale
Conformità e certificazioni
Norme di riferimento e certificati
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Caratteristiche elettriche
| Parametro |
Specificità |
| Resistenza a corrente continua |
< 9,38 ohm/100 m @ 20°C |
| Disequilibrio della resistenza CC |
5% @ 20°C |
| Capacità reciproca |
5.6 nF/100m |
| Impedanza caratteristica |
1 - 100 MHz: 100±15 Ohm
100 - 350 MHz: 100±20 Ohm |
| Frequenza massima |
100 MHz |
| Sbilanciamento della capacità |
330 pF/100 m |
| NVP |
63% |
| Sbalzo di ritardo |
≤ 45 ns/100 m |
Proprietà fisiche
| Immobili |
Valore |
| Tensione di trazione (max) |
≥ 13,5Mpa |
| Radio di piegatura (min) |
8×OD di giacca |
| Temperatura di funzionamento |
-20 a 80 °C (-4 a 167 °F) |
Caratteristiche di prestazione
| Frequenza (MHz) |
RL (min.) (dB) |
Perdita di inserimento (mass.) (dB/100m) |
Ritardo di propagazione (max.) (ns/100m) |
Dislivello di ritardo (max.) (ns/100m) |
NEXT (Min.) (dB) |
PSNEXT (Min.) (dB) |
ELNEXT (min.) (dB/100m) |
PSELNEXT (min.) (dB/100m) |
| 1 |
20.0 |
2.2 |
570.0 |
45.0 |
65.0 |
62.0 |
61.0 |
61.0 |
| 4 |
23.0 |
4.2 |
552.0 |
45.0 |
56.0 |
53.0 |
48.0 |
48.0 |
| 10 |
25.0 |
6.5 |
545.0 |
45.0 |
50.0 |
47.0 |
41.0 |
41.0 |
| 16 |
25.0 |
8.4 |
543.0 |
45.0 |
47.0 |
44.0 |
36.0 |
36.0 |
| 20 |
25.0 |
9.3 |
542.0 |
45.0 |
45.0 |
42.0 |
34.0 |
34.0 |
| 31.25 |
23.6 |
11.6 |
540.0 |
45.0 |
42.0 |
39.0 |
31.0 |
31.0 |
| 62.5 |
21.5 |
17.0 |
539.0 |
45.0 |
38.0 |
35.0 |
25.0 |
25.0 |
| 100 |
20.1 |
22.0 |
538.0 |
45.0 |
35.0 |
32.0 |
21.0 |
21.0 |
Nota: le prestazioni di trasmissione di cui sopra per 100 M, 20 ± 2 °C nelle condizioni di prova.

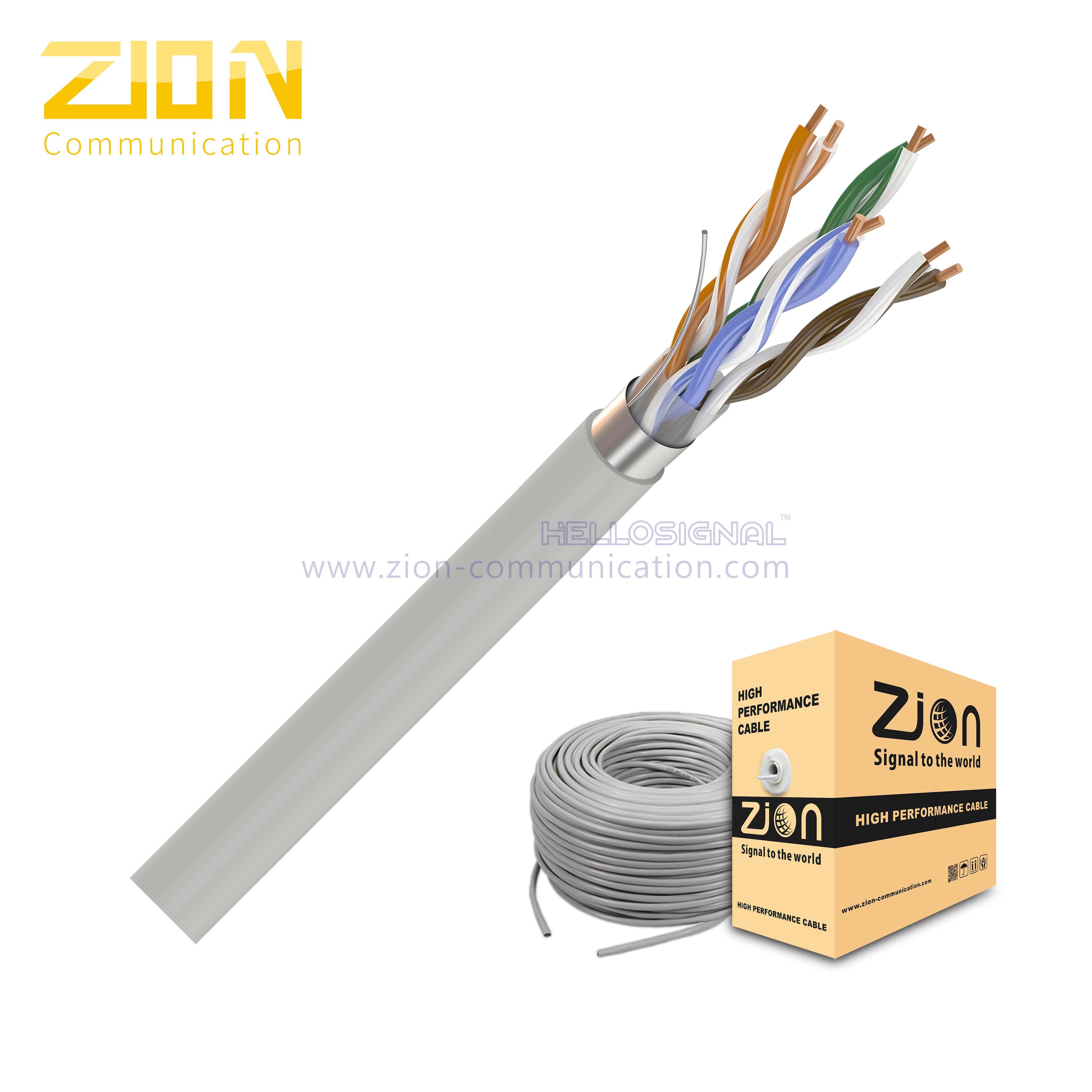

Informazioni sull'ordine
| Articolo |
Dettagli |
| Marcatura |
HELLOSIGNAL NO.7112115 F/UTP CAT5e 4PR 0,5 mm CMP in rame...305M |
| Inner Package. |
305m/Spool, 305m/Reel (o su richiesta del cliente) |
| Imballaggio esterno |
Scatola di colore, pallet (o per richiesta del cliente) |
| Tempo di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito |
| Marchio |
HELLOSIGNAL® O OEM |
Visualizzazione dei cavi CAT 5e
Il cavo CAT 5e, denominato cavo di categoria 5e, è utilizzato per l'infrastruttura di cablaggio di Internet ed Ethernet.Lo standard di cavo fornisce prestazioni fino a 100 MHz ed è adatto alla maggior parte delle varietà di Ethernet su coppia tortuosa fino a 1000BASE-T (Gigabit Ethernet).
Applicazioni
Supporta 1 Gbps con frequenze fino a 100 MHz
Applicazioni 10GBASE-T/POE/VoIP
Connettività di rete per computer e computer portatili
Televisioni e punti di accesso WiFi
Apparecchi e telefoni a rete
Connettori
RJ-45 è il connettore standard utilizzato con gli assemblaggi di cavi CAT 5e.
