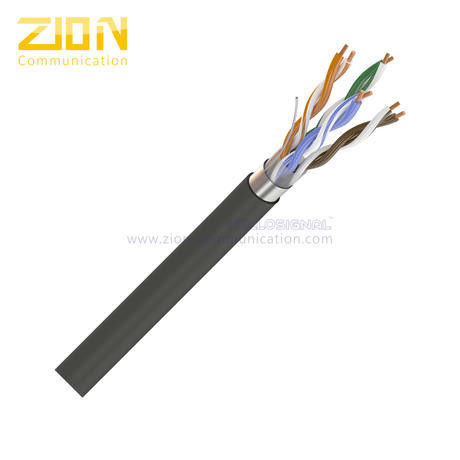

Cavo Ethernet CAT5E per esterni con conduttore in rame solido da 0,50 mm e guaina in PE
Cavo di rete CAT5e F/UTP BC PE con conduttore in rame solido da 0,50 mm per esterni, certificato CPR NO 7112111
Costruzione del prodotto
| Componente |
Specifiche |
| Conduttore |
Rame nudo solido da 0,50±0,005 mm |
| Coppie |
4 coppie |
| Isolamento |
1,03±0,05 mm HDPE |
| Colori dell'isolamento |
Blu-Bianco/Blu, Arancione-Bianco/Arancione, Verde-Bianco/Verde, Marrone-Bianco/Marrone |
| Schermatura 1 |
Foglio PET |
| Filo di drenaggio |
0,40±0,005 mm TC/0,5 mm CCS |
| Schermatura complessiva |
Foglio Al/PET, lato foglio esterno |
| RipCord |
Cotone o fibra |
| Guaina esterna |
6,3±0,2 mm PE |
※ Il conduttore da 0,45 mm-0,50 mm può superare il test Fluke, l'Headroom di 0,50 mm è maggiore di 0,45 mm

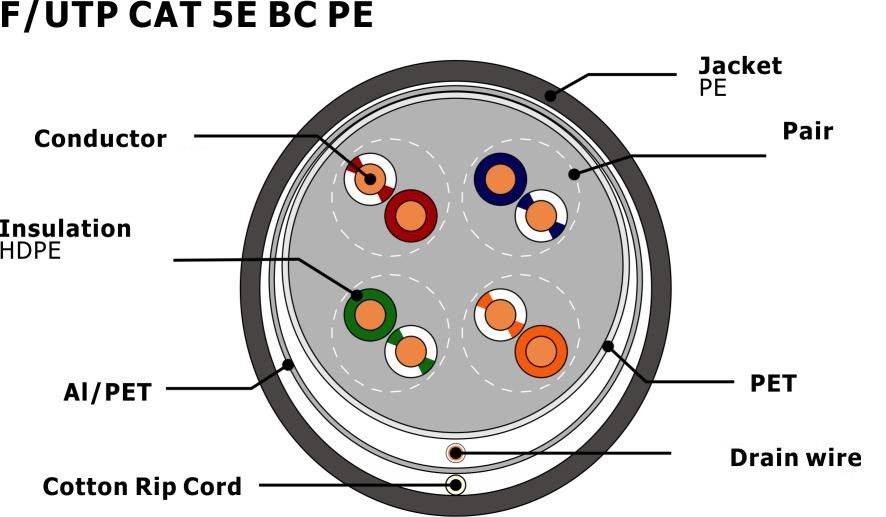

Sezione trasversale
Conformità e certificazioni
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Caratteristiche elettriche
| Parametro |
Specifiche |
| Resistenza CC |
＜9,38 Ohm/100 m @20℃ |
| Squilibrio della resistenza CC |
5% @ 20℃ |
| Capacità mutua |
5,6 nF/100 m |
| Impedenza caratteristica |
1 - 100 MHz: 100±15 Ohm
100 - 350 MHz: 100±20 Ohm |
| Frequenza massima |
100 MHz |
| Squilibrio di capacità |
330 pF/100 m |
| NVP |
63% |
| Skew di ritardo |
≤ 45ns/100 m |
Proprietà fisiche
| Proprietà |
Specifiche |
| Tensione di trazione (max) |
≥13,5 MPa |
| Raggio di curvatura (min) |
8×OD della guaina |
| Temperatura di esercizio |
-20 a 80 ℃ (-4 a 167℉) |
Caratteristiche di prestazione
| Frequenza (MHz) |
RL (min.) (dB) |
Perdita di inserzione (max.) (dB/100 m) |
Ritardo di propagazione (max.) (ns/100 m) |
Skew di ritardo (max.) (ns/100 m) |
NEXT (min.) (dB) |
PSNEXT (min.) (dB) |
ELNEXT (min.) (dB/100 m) |
PSELNEXT (min.) (dB/100 m) |
| 1 |
20.0 |
2.2 |
570.0 |
45.0 |
65.0 |
62.0 |
61.0 |
61.0 |
| 4 |
23.0 |
4.2 |
552.0 |
45.0 |
56.0 |
53.0 |
48.0 |
48.0 |
| 10 |
25.0 |
6.5 |
545.0 |
45.0 |
50.0 |
47.0 |
41.0 |
41.0 |
| 16 |
25.0 |
8.4 |
543.0 |
45.0 |
47.0 |
44.0 |
36.0 |
36.0 |
| 20 |
25.0 |
9.3 |
542.0 |
45.0 |
45.0 |
42.0 |
34.0 |
34.0 |
| 31.25 |
23.6 |
11.6 |
540.0 |
45.0 |
42.0 |
39.0 |
31.0 |
31.0 |
| 62.5 |
21.5 |
17.0 |
539.0 |
45.0 |
38.0 |
35.0 |
25.0 |
25.0 |
| 100 |
20.1 |
22.0 |
538.0 |
45.0 |
35.0 |
32.0 |
21.0 |
21.0 |
※Nota: Le prestazioni di trasmissione di cui sopra per i 100M, 20±2℃ nelle condizioni testate.
Informazioni per l'ordine
| Articolo |
Dettagli |
| Marcatura |
HELLOSIGNAL NO.7112111 U/UTP CAT5e 4PR 0.5mm Copper PE ...305M |
| Confezione interna |
305 m/bobina, 305 m/rotolo (o su richiesta del cliente) |
| Confezione esterna |
Scatola a colori, pallet (o su richiesta del cliente) |
| Tempi di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Marchio |
HELLOSIGNAL® O OEM |
Panoramica del cavo CAT 5e
Il cavo CAT 5e (cavo di categoria 5e) viene utilizzato per l'infrastruttura di cablaggio di Internet ed Ethernet. Lo standard del cavo fornisce prestazioni fino a 100 MHz ed è adatto per la maggior parte delle varietà di Ethernet su doppino intrecciato fino a 1000BASE-T (Gigabit Ethernet). Per ulteriori informazioni sulle sue caratteristiche e applicazioni principali, consulta la nostra guida completa a Cat 5e.
Applicazioni
- Supporta 1 Gbps con frequenze fino a 100 MHz
- 10GBASE-T/POE/VoIP
- Computer e laptop/Televisori/Punti di accesso WiFi/Elettrodomestici abilitati alla rete/Telefoni
Connettori
RJ-45 è il connettore standard utilizzato con gli assemblaggi di cavi CAT 5e. RJ45 è il connettore universale utilizzato con il 99% dei dispositivi di rete.
