Luogo di origine: | La Cina |
---|---|
Marca: | Zion communication OR OEM |
Certificazione: | ISO, CE, RoHS, UL |
Numero di modello: | Attrezzatura di Data Center |
Quantità di ordine minimo: | 1.000 pc |
Imballaggi particolari: | 1 borsa di PC/Plastic, PCS/Carton |
Tempi di consegna: | Normalmente 10 giorni lavorativi |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 30.000 PCS/mese |
Modello: | Montaggio del Governo | Bnad: | Zion Communication |
---|
Più dettaglio visita prego:
https://www.zion-communication.com/Copper-System-Equipment.html

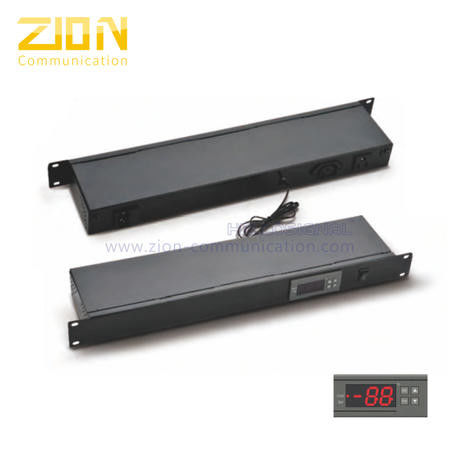

Unità di temperatura di TC Digital | ||||||||
Dati tecnici | ||||||||
· 19" installazione · Struttura semplice, installazione facile; · Cablaggio & operazione facili; · Resistenza preoccupante, funzionamento affidabile; · uscita bidirezionale (IEC320 C13 e NEMA 5-15R). |
||||||||
Parte principale | ||||||||
Modello no. | Tipo introdotto del connettore | |||||||
ZC70180101 | Tipo BRITANNICO (BS1363) | |||||||
ZC70180102 | Tipo tedesco (DIN49441) | |||||||
ZC70180103 | Tipo degli Stati Uniti (NEMA 5-15P) | |||||||
Parametri tecnici | ||||||||
· Alimentazione elettrica: 220VAC+ 10%/-15%, 50/60Hz. · Campo di misura di temperatura: -50℃ ~99℃. · Resoluton: 1℃. · Capacità di contatto dell'uscita di refrigerazione: 10A/277VAC. · Tempo di ritardo di errori di Senssor: 1min. · Livello sicuro: 1P65. · Umidità di operazione: 20~85% (non condensato). · Consumo di energia: ≤3W. · Gamma di controllo di temperatura: -40℃ ~50℃. · Accuratezza: -50℃ ~70℃, ±1℃, ℃ ±1 ad altri può determinare la monofase compressor≤1/2HP. · Sensore: NTC. · Temperatura di operazione: -30℃~75℃. |
||||||||
Detalis: | ||||||||
Operazione chiave · Valore di insieme di parametro del controllo: La stampa▲ e poi allenta per visualizzare il limite superiore dell'insieme; La stampa e il loosen▼to di allora visualizzano.
Modifichi il valore di insieme di parametro · L'insieme della stampa per più di 3s a cnter in stato di modificazione di parametro l'ultimo, visualizza l'ultimo ha regolato menu dopo elettrificato con l'indicatore luminoso di modificazione di parametro sopra. · Il or▼to▲ della stampa va in avanti o indietro la voce di menu; insieme della stampa per visualizzare la corrente.
Valore di insieme di parametro · L'insieme della stampa ed■ o il ■ può regolare simultaneamente il valore di insieme corrente di parametro; insieme e ■ della stampa simultaneamente più di 1s aumenterà rapidamente il valore di insieme corrente di parametro; insieme della stampa e■ simultaneamente più di 1s farà diminuire il valore di insieme corrente di parametro puickly; · Il rst della stampa o nessun'operazione chiave in 30s conserverà il parametro e il retutn modificati al normale stato dell'esposizione di temperatura.
Ristabilisca la regolazione di parametro · Quando elettrifichi il regolatore, in primo luogo controlli regolazione di parametro, se la regolazione di parametro è male, esposizione di LED E1 con il suono del cicalino, a questo insieme della stampa di tempo ristabilirà il difetto regolazione di parametro. · Consigli per ristabilire il parametro.
Pannello frontale
|
||||||||
funzione della Chiave-stampa | ||||||||
Chiave-stampa | Modo normale | Modo di modifica di Parmeter | ||||||
METTA | Controlli il tempo della protezione del compressore | Valore di insieme corrente del menu dell'esposizione | ||||||
FISSI… 3 secondi | Prendpartea a modifica di parametro | |||||||
Rst | Controlli la temperatura che supera il valore | Smesso da modifica di parametro | ||||||
▲ | Controllo di limiti superiori di temperatura | Le voci di menu vanno indietro | ||||||
▼ | Controllo limiti inferiori di temperatura | Le voci di menu vanno in avanti | ||||||
SET+▲ | I valori del parametro aumentano dai gradi | |||||||
SET+▼ | I valori del parametro diminuiscono dai gradi | |||||||
Uscita di controllo
· Compressore: Quando lo stoccaggio temporaneo. È superiore agli impiegati stabiliti. Il limite superiore, compressore comincia, più basso dell'insieme temporaneo. Limite inferiore, fermate del compressore, quando il errir del sensore, compressore funziona proportionably come su -15 minuti fuori da -30 minuti. Dopo le fermate del compressore o elettrificato. Il nuovo inizio-su del compressore è permesso dopo avere esaurito il tempo della protezione del compressore.
· Allarme: Mentre il valus di temp.exceeding non è 0.LED blinkingly visualizza la temperatura corrente quando la temperatura di stoccaggio è superiore agli impiegati superiori del limip +exceeding della temperatura stabilita valore o inferiore a mettere gli impiegati limite-superanti più bassi. valore. Nel rumming dal superamento del ritardo dell'allarme di temp.limit dopo elettrificato. superamento degli inizio dell'allarme di temp.limit con il suono del cicalino e l'annullamento dell'allarme quando ritorno di temperatura alla temperatura normale Il LED blinkingly visualizza E1 con il suono del cicalino quando errore del memorizer; visualizzi E2 con suono del cicalino quando errore del sensore, esposizione HH una volta temporaneo. Superiore a 99°C e più basso che 120' stampa di C. affatto chiave annullare il suono dell'allarme, ma resti di stato dell'allarme. |
||||||||
Descrizione della luce di Lndicator | Diagramma del cavo | |||||||
Indicatore luce |
Staus | Funcation | ||||||
Fresco | Sempre sopra | Cutput del compressore | ||||||
Fresco | Flash | Ritardo del cutput del compressore | ||||||
Metta | Sempre sopra | Stato di modifica di Parmeter | ||||||
funzione della Chiave-stampa | ||||||||
Oggetto | Funtion | Gamma di Fetting | Unità | Difetto | ||||
F1 | Limite superiore | F2~+5 | °C | -10 | ||||
F2 | Limite inferiore | -40~F1 | °C | -20 | ||||
F3 | Calibratura di temperatura | -5~5 | °C | 0 | ||||
F4 | Tempo di protezione del compressore | 0~9 | Min | 3 | ||||
F5 | Superamento del valore del temperatuer | 0~50, valore di insieme come 0 per annullare alam | °C | 15 | ||||
F6 | Superamento del tempo di ritardo dell'allarme di temperatura | F2~+5 | °C | 20 | ||||
Norme di sicurezza
· Il pericolo: Distingua rigorosamente la discesa d'antenna del sensore, il cavo di potere e l'interfaccia del relè dell'uscita l'uno dall'altro, proibisca i collegamenti sbagliati o il sovraccarico del relè. Tutti i collegamenti dovrebbe essere modificato nell'ambito del taglio dell'elettricità.
· Avvertimento: Proibisca utilizzare la macchina in acqua o nell'ambito dell'ambiente di umidità del ower, temperatura elevata, corrosione della corda di ir di interferenza di elettromagnetismo della corda.
· Cautela: L'alimentazione elettrica dovrebbe conformarsi ad una identificata sulla macchina e si assicura la stabilità della tensione di potere. La discesa d'antenna ed il potere del sensore dovrebbero essere tenuti per la a distanza adeguata per evitare le interferenze possibili.
|
||||||||
Codice di errore | ||||||||
Codice | Ragione | Stato | ||||||
E1 | Errore del Memorizer | Allarme, lavoro della dose della macchina non | ||||||
E2 | Errore del sensore | Inizi di Alarm.Comressor fermata proportionably |
||||||
HH | Superamento degli impiegati, limite dell'esposizione |
|||||||
