| Luogo di origine: | La Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | CE, RoHS, VDE, UL |
| Numero di modello: | Cavo di controllo flessibile |
| Quantità di ordine minimo: | 10 CHILOMETRI |
| Imballaggi particolari: | 100M/Reel, bobina 300M/Wooden |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1000KM/mese |
| CONDUTTORE: | Rame nudo con precisione incagliato | Isolamento: | senza alogeno |
|---|---|---|---|
| Protezione: | rivestimento interno senza alogeno; treccia di rame in scatola (copertura di 85%) | Rivestimento: | senza alogeno |
| Colore: | Grigio | ||
| Evidenziare: | cavo di controllo di potere,cavo elettrico e cavo di controllo |
||
Rivestimento grigio libero dell'alogeno dei cavi di potere e di controllo del conduttore di 110 H/110 CH multi
https://www.zion-communication.com/Power-and-Control-Cables-products-catalog.html
| CLASSICO 110 H110 CH DI HELLOSIGNAL | ||||||||
|
||||||||
| Applicazione del ▉ | ||||||||
| HELLOSIGNAL® 110 H/110 CH è un fumo basso, un alogeno zero (LSZH), un controllo del multi-conduttore e un cavo elettrico con la resistenza di olio e la protezione migliori della fiamma. Serve in tutto il materiale elettrico nelle circostanze asciutte o umide. È UV e tempo resistente e viene nelle versioni schermate ed unshielded. | ||||||||
| Applicazioni raccomandate ▉ | ||||||||
| Edifici pubblici; aeroporti; stazioni ferroviarie; giri di divertimento; aree dove la sicurezza umana è una preoccupazione | ||||||||

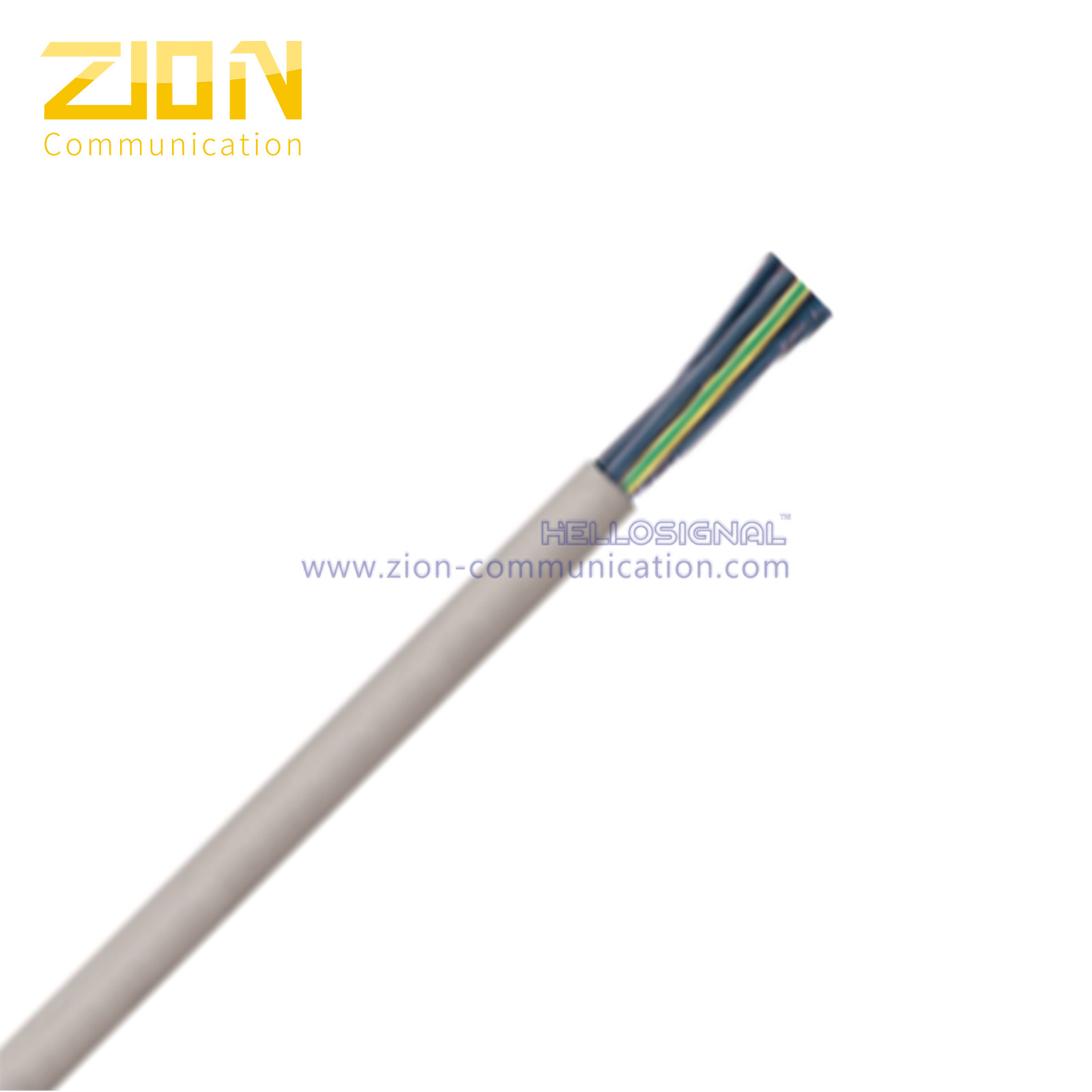

| Costruzione Unshielded del ▉ | ||||||||
| Conduttori: Rame nudo con precisione incagliato | ||||||||
| Isolamento: senza alogeno | ||||||||
| Rivestimento: senza alogeno; grigio | ||||||||

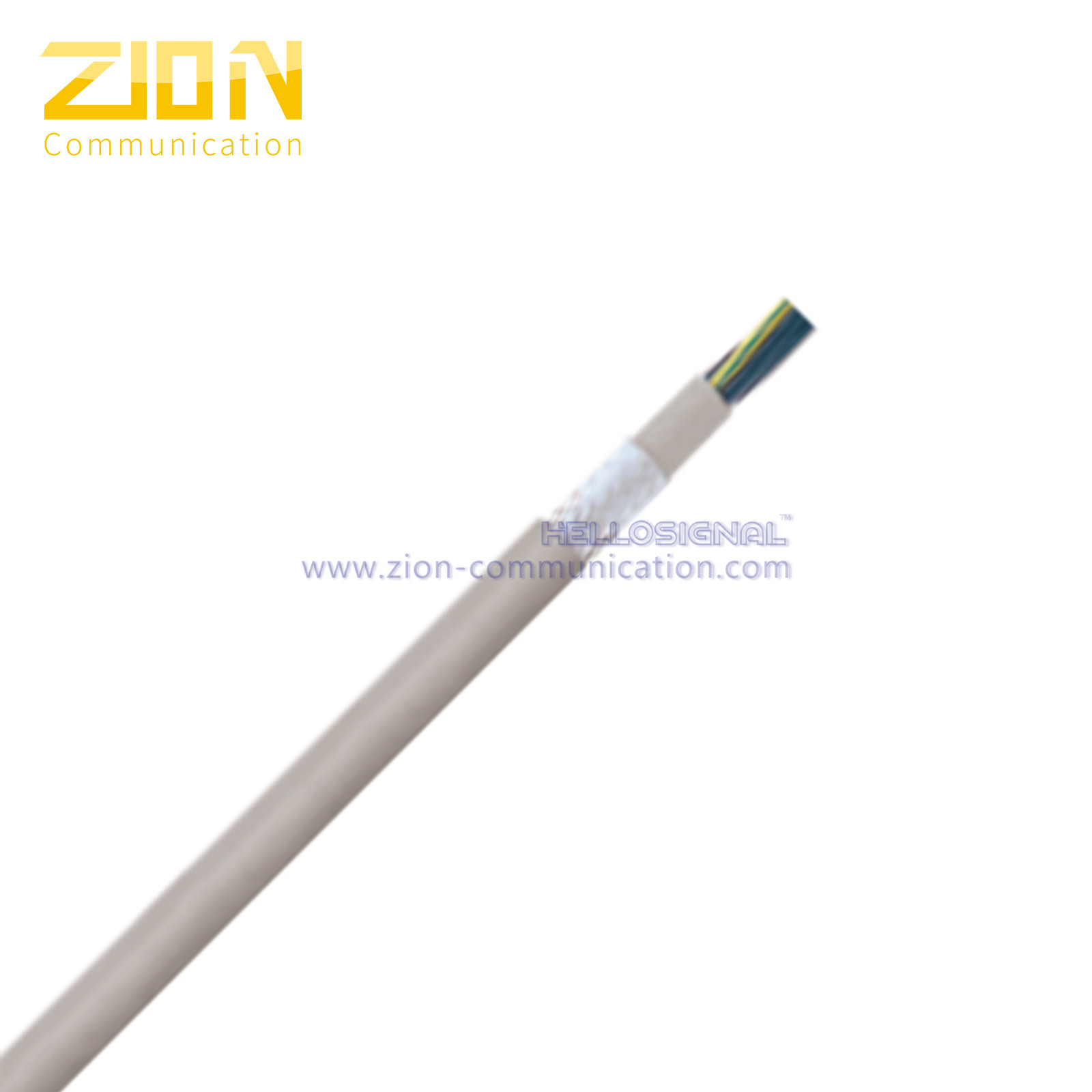

| Costruzione schermata ▉ | ||||||||
| Conduttori: Rame nudo con precisione incagliato | ||||||||
| Isolamento: senza alogeno | ||||||||
| Protezione: rivestimento interno senza alogeno; treccia di rame in scatola (copertura di 85%) | ||||||||
| Rivestimento: senza alogeno; grigio | ||||||||
| Vantaggio di applicazione del ▉ | ||||||||
| • Fumo basso, alogeno zero (LSZH) • Ignifugo • Altamente flessibile ed olio resistenti • rivestimento UV-resistente |
||||||||
| Dati tecnici del ▉ | ||||||||
| Raggio di curvatura minimo | unshielded: diametro del cavo di 4 x | |||||||
| schermato: diametro del cavo di 6 x | ||||||||
| Gamma di temperature | per utilizzazione elastica: 30°C a +70°C (UL: +75°C) | |||||||
| per uso stazionario: 40°C a +80°C (UL: +75°C) |
||||||||
| Tensione nominale | UL: 600V | |||||||
| U0 /U: 300/500V | ||||||||
| Tensione di prova | 4000V | |||||||
| Arenamento del conduttore | Cavo dell'indennità della classe 5 | |||||||
| Dati tecnici del ▉ | ||||||||
| Codice colore | Il nero con i numeri bianchi, | |||||||
| terra più giallo/verde | ||||||||
| Approvazioni | UL: AWM 21089 | |||||||
| AWM 75°C, 600V | ||||||||
| Attributi: Ricerca I/II dell'olio dei passaggi | ||||||||
| NFPA 79 | ||||||||
| Luce solare resistente | ||||||||
| Supplementare: Sulla base delle specifiche del VDE | ||||||||
| CE & RoHS | ||||||||
| CRNA di LS. all'IEC 61034-2 | ||||||||
| CRNA di HF. all'IEC 60754-1 | ||||||||
| CRNA di corrosività. all'IEC 60754-2 | ||||||||
| lista del prodotto del ▉ 110 H | ||||||||
| Oggetto no. | Numero di Conduttori |
Esterno nominale (dentro) | Copper.weight (libbre/MFT) | Approx.weight (libbre/MFT) | ||||
| 20 AWG (0,50 millimetri di ²) | ||||||||
| 7143000 | 3 | 0,213 | 10 | 33 | ||||
| 7143001 | 4 | 0,228 | 13 | 39 | ||||
| 7143002 | 5 | 0,248 | 16 | 46 | ||||
| 7143003 | 7 | 0,272 | 23 | 58 | ||||
| 7143004 | 12 | 0,358 | 39 | 95 | ||||
| 18 AWG (1,00 millimetri di ²) | ||||||||
| 7143005 | 3 | 0,240 | 19 | 48 | ||||
| 7143006 | 4 | 0,260 | 26 | 58 | ||||
| 7143007 | 5 | 0,287 | 32 | 70 | ||||
| 7143008 | 7 | 0,319 | 45 | 93 | ||||
| 7143009 | 12 | 0,421 | 77 | 151 | ||||
| 7143010 | 18 | 0,508 | 116 | 220 | ||||
| 7143011 | 25 | 0,591 | 161 | 299 | ||||
| 16 AWG (1,50 millimetri di ²) | ||||||||
| 7143015 | 3 | 0,268 | 29 | 63 | ||||
| 7143016 | 4 | 0,291 | 39 | 77 | ||||
| 7143017 | 5 | 0,327 | 48 | 95 | ||||
| 7143018 | 7 | 0,354 | 68 | 124 | ||||
| 7143019 | 12 | 0,480 | 116 | 207 | ||||
| 7143020 | 18 | 0,575 | 174 | 302 | ||||
| 7143021 | 25 | 0,677 | 242 | 415 | ||||
| lista del prodotto del ▉ 110 H | ||||||||
| Oggetto no. | Numero di Conduttori |
Esterno nominale (dentro) | Copper.weight (libbre/MFT) | Approx.weight (libbre/MFT) | ||||
| 14 AWG (2,50 millimetri di ²) | ||||||||
| 7143025 | 3 | 0,327 | 48 | 98 | ||||
| 7143026 | 4 | 0,354 | 65 | 121 | ||||
| 7143027 | 5 | 0,398 | 81 | 149 | ||||
| 7143028 | 7 | 0,441 | 113 | 198 | ||||
| 7143029 | 12 | 0,594 | 194 | 330 | ||||
| 12 AWG (4,00 millimetri di ²) | ||||||||
| 7143030 | 4 | 0,425 | 103 | 180 | ||||
| 7143031 | 5 | 0,476 | 129 | 220 | ||||
| 7143032 | 7 | 0,528 | 181 | 294 | ||||
| lista del prodotto di CH del ▉ 110 | ||||||||
| Oggetto no. | Numero di Conduttori |
Esterno nominale (dentro) | Copper.weight (libbre/MFT) | Approx.weight (libbre/MFT) | ||||
| 10 AWG (6 millimetri di ²) | ||||||||
| 7143035 | 4 | 0,512 | 155 | 263 | ||||
| 7143036 | 5 | 0,571 | 194 | 321 | ||||
| 7143037 | 7 | 0,630 | 271 | 429 | ||||
| 8 AWG (10 millimetri di ²) | ||||||||
| 7143040 | 4 | 0,638 | 258 | 427 | ||||
| 6 AWG (16 millimetri di ²) | ||||||||
| 7143041 | 4 | 0,740 | 413 | 625 | ||||
| 4 AWG (25 millimetri di ²) | ||||||||
| 7143042 | 4 | 0,925 | 645 | 969 | ||||
| 2 AWG (35 millimetri di ²) | ||||||||
| 7143043 | 4 | 1,050 | 912 | 1288 | ||||
| lista del prodotto di CH del ▉ 110 | ||||||||
| Oggetto no. | Numero di Conduttori |
Esterno nominale (dentro) | Copper.weight (libbre/MFT) | Approx.weight (libbre/MFT) | ||||
| 20 AWG (0,50 millimetri di ²) | ||||||||
| 7143050 | 3 | 0,291 | 24 | 64 | ||||
| 7143051 | 4 | 0,315 | 28 | 75 | ||||
| 7143052 | 5 | 0,339 | 32 | 85 | ||||
| 7143053 | 7 | 0,358 | 40 | 99 | ||||
| 7143054 | 12 | 0,453 | 31 | 152 | ||||
| lista del prodotto di CH del ▉ 110 | ||||||||
| Oggetto no. | Numero di Conduttori |
Esterno nominale (dentro) | Copper.weight (libbre/MFT) | Approx.weight (libbre/MFT) | ||||
| 18 AWG (1,00 millimetri di ²) | ||||||||
| 7143055 | 3 | 0,331 | 35 | 85 | ||||
| 7143056 | 4 | 0,350 | 49 | 106 | ||||
| 7143057 | 5 | 0,382 | 56 | 115 | ||||
| 7143058 | 7 | 0,406 | 65 | 141 | ||||
| 7143059 | 12 | 0,535 | 113 | 233 | ||||
| 7143060 | 18 | 0,618 | 158 | 319 | ||||
| 7143061 | 25 | 0,701 | 210 | 411 | ||||
| 16 AWG (1,50 millimetri di ²) | ||||||||
| 7143065 | 3 | 0,354 | 46 | 104 | ||||
| 7143066 | 4 | 0,386 | 58 | 125 | ||||
| 7143067 | 5 | 0,413 | 69 | 144 | ||||
| 7143068 | 7 | 0,449 | 90 | 181 | ||||
| 7143069 | 12 | 0,591 | 156 | 299 | ||||
| 7143070 | 18 | 0,685 | 220 | 410 | ||||
| 7143071 | 25 | 0,803 | 331 | 566 | ||||
| 14 AWG (2,50 millimetri di ²) | ||||||||
| 7143075 | 3 | 0,413 | 69 | 148 | ||||
| 7143076 | 4 | 0,449 | 87 | 178 | ||||
| 7143077 | 5 | 0,500 | 106 | 216 | ||||
| 7143078 | 7 | 0,551 | 150 | 284 | ||||
| 7143079 | 12 | 0,705 | 242 | 443 | ||||
| 12 AWG (4 millimetri di ²) | ||||||||
| 7143080 | 4 | 0,535 | 140 | 262 | ||||
| 7143081 | 5 | 0,587 | 169 | 311 | ||||
| 7143082 | 7 | 0,638 | 224 | 395 | ||||
| 10 AWG (6 millimetri di ²) | ||||||||
| 7143085 | 4 | 0,622 | 198 | 347 | ||||
| 7143086 | 5 | 0,681 | 239 | 414 | ||||
| 7143087 | 7 | 0,740 | 322 | 532 | ||||
| 8 AWG (10 millimetri di ²) | ||||||||
| 7143088 | 4 | 0,752 | 310 | 530 | ||||
| 6 AWG (16 millimetri di ²) | ||||||||
| 7143089 | 4 | 0,878 | 489 | 775 | ||||
| 4 AWG (25 millimetri di ²) | ||||||||
| 7143090 | 4 | 1,063 | 755 | 1214 | ||||
| 2 AWG (35 millimetri di ²) | ||||||||
| 7143091 | 4 | 1,197 | 1028 | 1560 | ||||
| Informazioni di ordine del ▉ | ||||||||
| Segno | CLASSICO 110 H110 CH XXXFT/M DI HELLOSIGNAL | |||||||
| Pacchetto | 100M/Reel, bobina 300M/Wooden | |||||||
| Termine di consegna | I normalmente 25 giorni dopo hanno ricevuto il deposito. | |||||||
