| Luogo di origine: | Hangzhou, Cina |
|---|---|
| Marca: | hellosignal |
| Certificazione: | UL, ETL, CE,CPR, RoHS |
| Numero di modello: | F/UTP CAT6 |
| Imballaggi particolari: | scatola di tirata, bobina di legno, cartone, pallet |
| Tempi di consegna: | Normalmente 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | mese di 30KM |
| Numero dei conduttori: | 4 | Tipo: | CAT5/CAT5e/CAT6/CAT7 |
|---|---|---|---|
| Rivestimento: | PVC CM | Colore: | Blu/rosso/nero/Grey |
| CONDUTTORE: | Rame nudo | Applicazione: | Telecomunicazione, rete, Telecom/CATV, collegamento a banda larga, Telecommunication/CCTV/Computer |
| Evidenziare: | Cavo della macchina fotografica del CCTV,cavo all'aperto della macchina fotografica |
||

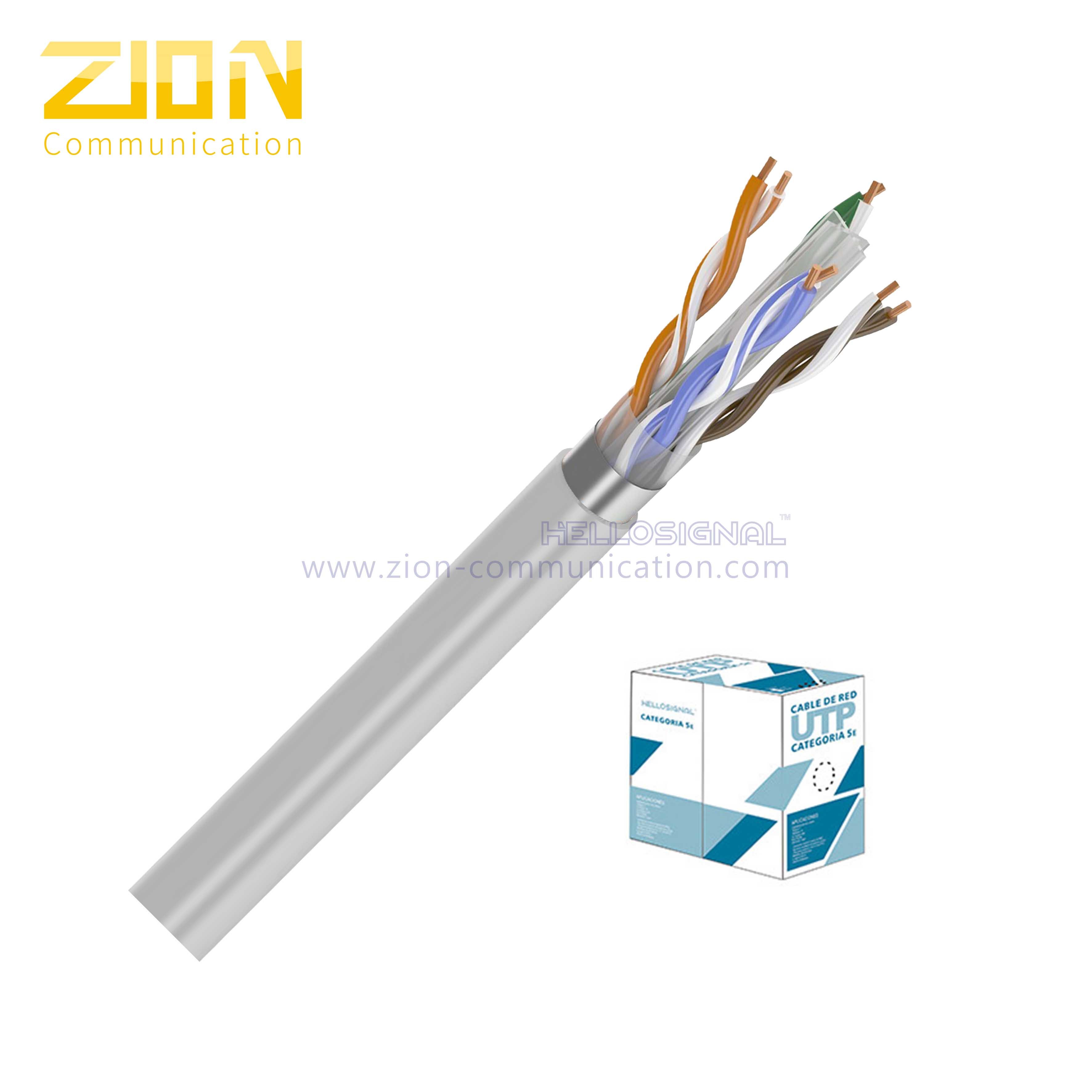

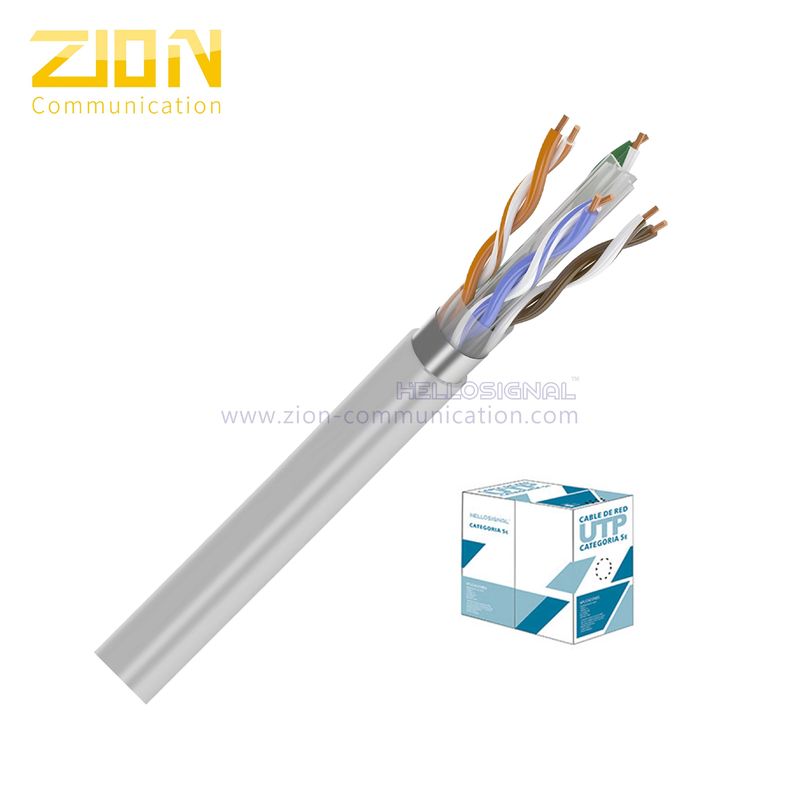

| Cavo dell'installazione di twisted pair di F/UTP CAT6 | ||||||||
| CAVO DI LAN | ||||||||
| No. 7112213 | ||||||||
| Costruzione | ||||||||
| Conduttore: | Un rame nudo solido di 23 AWG | |||||||
| Paia: | 4 paia | |||||||
| Isolamento: | 1,02 millimetri di HDPE | |||||||
| Colori dell'isolamento: | Bianco Blu/blu, bianco arancio/arancia | |||||||
| Bianco verde/verde, bianco Brown/Brown | ||||||||
| Riempitore: | Riempitore trasversale | |||||||
| Schermo: | ANIMALE DOMESTICO | |||||||
| Cavo dello scolo: | 0.40±0.005mm TC | |||||||
| Schermo globale: | Stagnola di Al/PET, fronte della stagnola fuori | |||||||
| Cavo dello strappo: | Cotone | |||||||
| Fuori rivestimento: | PVC cm di 7.6±0.2 millimetro | |||||||
| Caratteristiche elettriche | ||||||||
| Impedenza | 1 - ohm di 250MHz 100±15 | |||||||
| Resistenza di isolamento | >5000MΩ*KM | |||||||
| Resistenza dielettrica | CC 2500V 2S | |||||||
| CC di Max.Conductor ℃ di resistenza 20 |
8,4 Ohms/100m | |||||||
| Ricerca. squilibrio (%) | Massimo 2,5 | |||||||
| Paia a terra Squilibrio di capacità |
330 pF/100m | |||||||
| Trasferimento Impendance | 10 mOhms/m massimi @100Mhz | |||||||
| Impiegati dell'installazione. | -30 - ℃ 50 | |||||||
| Impiegati di operazione. | -20 - ℃ 75 | |||||||
| Sezione trasversale | ||||||||
|
||||||||
| Applicazione | ||||||||
| • Supera norme del canale di categoria 6 della classe E dell'edizione di iso e di ANSI/TIA-568-C.2 11801 seconde. | ||||||||
| • Supera i requisiti di ANSI/TIA-568-C.2 e dell'IEC 61156·5 norme componenti di categoria 6. | ||||||||
| • Soddisfa le richieste di IEEE 802.3af e di IEEE 802.3at delle applicazioni di PoE. | ||||||||
| • Lo schermo della stagnola riduce l'ingresso di interferenza di EMI per assicurare la prestazione del cavo ai livelli ad alta frequenza. | ||||||||
| • Le marcature discendenti del cavo di lunghezza permettono all'identificazione facile di cavo restante quale riduce il tempo di installazione ed il residuo del cavo. |
||||||||
| • Disponibilità di colore: Colori supplementari del cavo disponibili. | ||||||||
| Caratteristiche di prestazione | ||||||||
| Frequenza | RL (minimo) | Perdita di inserzione (massimo) | Ritardo di propagazione (massimo) | Direzione obliqua di ritardo (massimo) | DOPO (minuto) | PSNEXT (minimo) | ELNEXT (minimo) | PSELNEXT (minimo) |
| Megahertz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 20,0 | 2,0 | 570,0 | 45,0 | 74,0 | 72,0 | 67,8 | 64,8 |
| 4 | 23,0 | 3,8 | 552,0 | 45,0 | 65,0 | 63,0 | 55,7 | 52,7 |
| 10 | 25,0 | 6,0 | 545,0 | 45,0 | 59,0 | 57,0 | 47,8 | 44,8 |
| 16 | 25,0 | 7,6 | 543,0 | 45,0 | 56,0 | 54,0 | 43,7 | 40,7 |
| 20 | 25,0 | 8,5 | 542,0 | 45,0 | 55,0 | 53,0 | 41,7 | 38,7 |
| 31,25 | 23,6 | 10,7 | 540,0 | 45,0 | 52,0 | 50,0 | 37,9 | 34,9 |
| 62,5 | 21,5 | 15,4 | 539,0 | 45,0 | 47,0 | 45,0 | 31,8 | 28,8 |
| 100 | 20,1 | 19,8 | 538,0 | 45,0 | 44,3 | 42,3 | 27,8 | 24,8 |
| 200 | 18,0 | 29,0 | 537,0 | 45,0 | 39,7 | 37,7 | 21,7 | 18,7 |
| 250 | 17,3 | 32,8 | 536,0 | 45,0 | 38,0 | 36,0 | 19,8 | 16,8 |
| Nota: Il tor di cui sopra di prestazione di trasmissione il 100M, 20±2℃ nelle circostanze provate. | ||||||||
| Informazioni di ordine | ||||||||
| Segno | PVC CM di HELLOSIGNAL NO.7112213 F/UTP CAT6 4PR 23AWG XXX (o per richiesta del cliente) |
|||||||

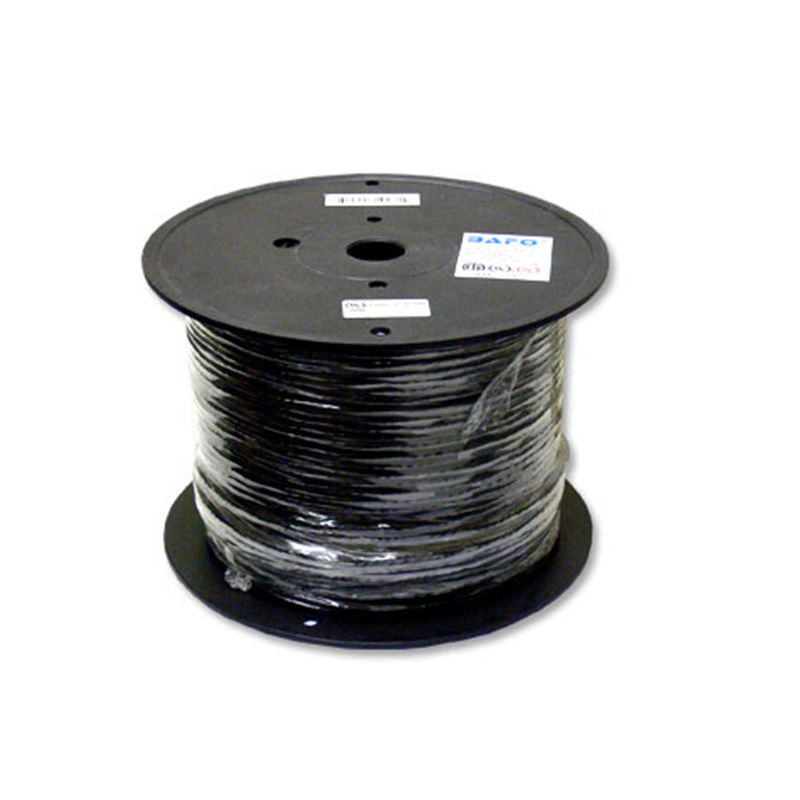

| Pacchetto interno | 305m/Spool, 305m/Reel (o per richiesta del cliente) | |||||||
| Pacchetto esterno | Scatola dei colori, pallet (o per richiesta del cliente) | |||||||
| Termine di consegna | I normalmente 25 giorni dopo hanno ricevuto il deposito. | |||||||
| Marca | ® DI HELLOSIGNAL O OEM | |||||||
