| Luogo di origine: | Cina |
|---|---|
| Marca: | HELLOSIGNAL® OR OEM |
| Quantità di ordine minimo: | 50 PZ |
| Imballaggi particolari: | 10 pz/sacchetto di plastica |
| Tempi di consegna: | Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Senza limiti |
| Durata: | Variazione tipica | Intercambiabilità: | ≤0,2 dB |
|---|---|---|---|
| Tempi di plug-in: | ≤ 500 | Resistenza alla trazione: | >70 N |
| Temperatura di esercizio (℃）: | da -40 a +85°C | ||
| Evidenziare: | Cavo patch MPO monomodale da 3,0 mm,cavo patch MPO LSZH a 12 fibre |
||
Singolo modo dello Sc LC FC ST/APC UPC 0.9/2.0/3.0mm/cavo di toppa di PVC/LSZH/trecce a fibra ottica misti.
| Zion Code | Zion Description | |||||||

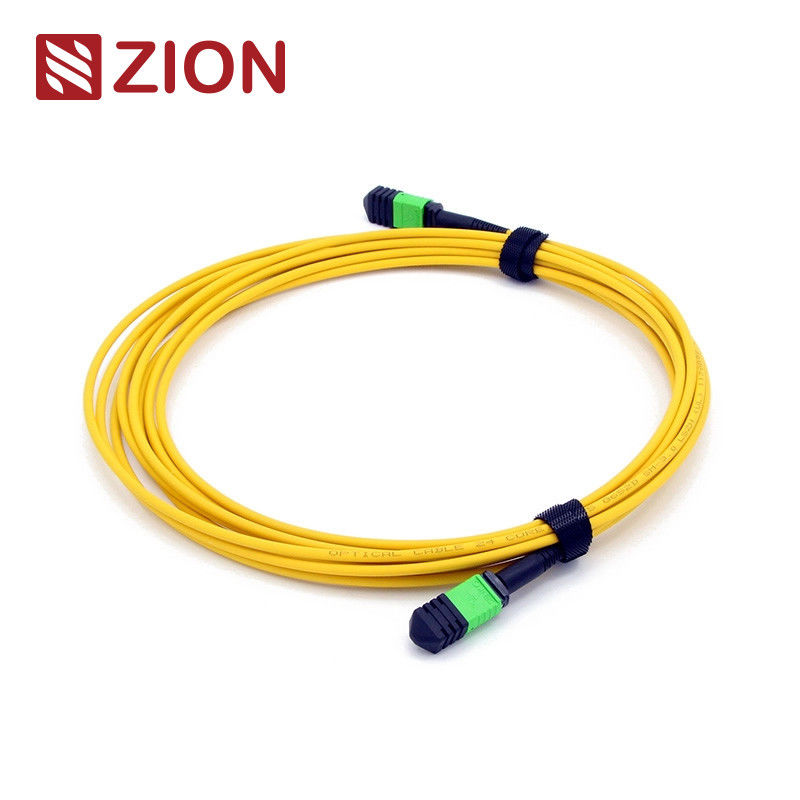

| ZCM1122HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 12 | |||||||
| Il connettore di MPO è un tipo di connettore della fibra. MPO (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MPO pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+. | ||||||||
| I tipi del connettore di MPO sono distinti secondo i regolamenti di IEC 61754-7: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC). | ||||||||
| Cavo di toppa della fibra di MPO-MPO 3.0mm LSZH. Il cavo di toppa della fibra di MPO è terminato con il connettore di MPO su entrambe l'estremità. Il cavo di toppa della fibra di MPO collega insieme i moduli di MPO come collegamento permanente. Il cavo di toppa della fibra di MPO è disponibile con 12, 24, 48,60,72, 96,144fibers. Il supporto si accelera alle soluzioni del centro dati 10/40/100Gbps. Sono adottate tipicamente per collegare le cassette, i pannelli o i fan-outs resi resistenti di MPO e per facilitare lo spiegamento rapido della spina dorsale ad alta densità che cabla nei centri dati ed in altri alti ambienti della fibra. Inoltre, MPO inoltre fornisce molte flessibilità e convenienza una volta che dovete cambiare lo stile del connettore nei quadri d'interconnessione. Invece di cambiamento del connettore sul tronco di cavo, installante appena una nuova cassetta con il nuovo stile del connettore dal lato di crossconnect del quadro d'interconnessione. | ||||||||
| Il cavo di toppa della fibra di 12F MPO-MPO è progettato per 40G QSFP+ SR4, 40G QSFP+ CSR4 e collegamenti diretti dell'ottica di 100G QSFP28 SR4 e centro dati ad alta densità. | ||||||||
La norma industriale dei connettori:
| Connettore | Riferimento | Abitazione dei dettagli | ||||||
| MPO monomodale | IEC 61754-7 | MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente) |
||||||
| MPO misto | IEC 61754-7 | PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MPO con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MPO) |
||||||
| il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
| Manica della fibra del 10G compiacente | ||||||||
| 40G e 100G IEEE 802,3 |
Specifiche ottiche:
| Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
| perdita di nsertion (MPO) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
| Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Attenuazione di riflessione (MPO) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
| Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Durevolezza | <0> | |||||||
| Intercambiabilità | ≤0.2dB | |||||||
| Periodi alimentabili | ≤ 500 | |||||||
| Resistenza alla trazione | >70N | |||||||
| Temperatura di funzionamento (℃) | ·- 40 a + 85°C | |||||||
| Caratteristiche: | ||||||||
| perdita di inserzione bassa del , alta attenuazione di riflessione | ||||||||
| la TA del ha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra | ||||||||
| soluzione economica del per il Massachussets-termine di fibra | ||||||||
| progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro | ||||||||
| il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili | ||||||||
| il colore del ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore | ||||||||
| buon nella ripetibilità e nella possibilità di scambio |
| Applicazione: | ||||||||
| Tutti i connettori del MPO di OMC provengono da Senko/Nissin/Sumitomo. Il cavo di toppa della fibra di MPO è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree. | ||||||||
| l'applicazione di Data Center con l'alto ambiente denso di grado | ||||||||
| la fibra ottica alla costruzione | ||||||||
| l'applicazione interna del connettore in attrezzatura della fibra. |
Nomina delle informazioni di conferma di Rules&Order:
Tab For Senko in opposizione MPO
Disegno del cavo di toppa della fibra di MPO-MPO 12F.
| Lunghezza totale (L) (m) | lunghezza di tolleranza (cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| “+0,5% x L/-0 |
| |||||||
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MPO
1. Polarità un collegamento
| I cavi di polarità A MPO usano si agitano, chiave giù progettazione. Di conseguenza, secondo le indicazioni della figura qui sotto, la posizione 1 di una il connettore sta corrispondendo alla posizione 1 di un altro connettore. Non c'è vibrazione di polarità. Di conseguenza, quando usiamo la polarità un cavo di MTP per il collegamento, dobbiamo usare i cavi della toppa del duplex di A-B sui cavi duplex della toppa di A-A e di un'estremità sull'altra estremità. Da allora in questo collegamento, Rx1 deve collegarsi a Tx1. Se non usiamo il cavo duplex della toppa di A-A, secondo il principio di progettazione di polarità un cavo di MTP, la fibra 1 può trasmettere a fibra 1, cioè Rx1 può trasmettere a Rx1, che può causare gli errori. |
| 2. Collegamento di polarità B | ||||||||
| I cavi di polarità la B MTP usano agitano, agitano la progettazione. Di conseguenza, secondo le indicazioni della figura qui sotto, la posizione 1 di un connettore sta corrispondendo alla posizione 12 di un altro connettore. Di conseguenza, quando usiamo il cavo di polarità la B MTP per il collegamento, dovremmo usare i cavi di A-B di una toppa del duplex su entrambe l'estremità. Poiché la chiave fino a agita l'aiuto di progettazione per lanciare la polarità, che fa la fibra 1 trasmette a fibra 12, quello è il Rx1 trasmette a Tx1. |
| 3. Collegamento di polarità C | ||||||||
| Come la polarità i cavi Di un MPO, cavi di polarità la C MPO inoltre usano si agitano, chiave giù progettazione. Tuttavia, dentro nel cavo, c'è una progettazione dell'incrocio della fibra, di cui fa la posizione 1 di un connettore sta corrispondendo alla posizione 2 un altro connettore. Secondo le indicazioni della figura qui sotto, quando usiamo il cavo di polarità la C MTP per il collegamento, dovremmo usare i cavi di A-B di una toppa del duplex su entrambe l'estremità. Dalla progettazione trasversale della fibra contribuire a lanciare la polarità, che fa la fibra 1 trasmetta a fibra 2, quello è il Rx1 trasmette a Tx1. |
Nota: Il tipo di polarità è nella seguente regola-polarità di nomina A; Polarità B; Polarità C
Cavo di toppa caldo della fibra del MPO di Zion Communication
| Zion Code | Zion Description | |||||||
| 7236001 | ZCM1122HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 12 | ||||||
| 7236002 | ZCM1152HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 24 | ||||||
| 7236003 | ZCM1127HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 12 | ||||||
| 7236004 | ZCM1157HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 24 | ||||||
| 7236005 | ZCM1128HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 12 | ||||||
| 7236006 | ZCM1158HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 24 | ||||||
| 7236007 | ZCM2122HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 12 | ||||||
| 7236008 | ZCM2152HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 24 | ||||||
| 7236009 | ZCM2127HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 12 | ||||||
| 7236010 | ZCM2157HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24 | ||||||
| 7236011 | ZCM2128HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 12 | ||||||
| 7236012 | ZCM2158HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 24 | ||||||
Imballaggio
| La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
| 1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
| 2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
| 3. Livello di qualità differente. |
