| Luogo di origine: | La Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | CE, ROHS, VDE, UL |
| Numero di modello: | Installazione aerea GYFC8Y53 |
| Quantità di ordine minimo: | 100km |
| Imballaggi particolari: | 2000M / Bobina/cartone di legno |
| Tempi di consegna: | Normalmente 20 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1500KM/mese |
| Fibra: | G.652.D, G.655, 50/125um, 62.5/125um | Membro di forza centrale: | GFRP |
|---|---|---|---|
| Tubo sciolto: | Termoplastico | Rivestimento: | PE |
| Messaggero: | Fili di acciaio incagliati | Pacchetto: | Bobina di legno, Φ280*280mm |
| Evidenziare: | Figura a fibra ottica 8 della doppia guaina,Figura a fibra ottica 8 installazione aerea |
||

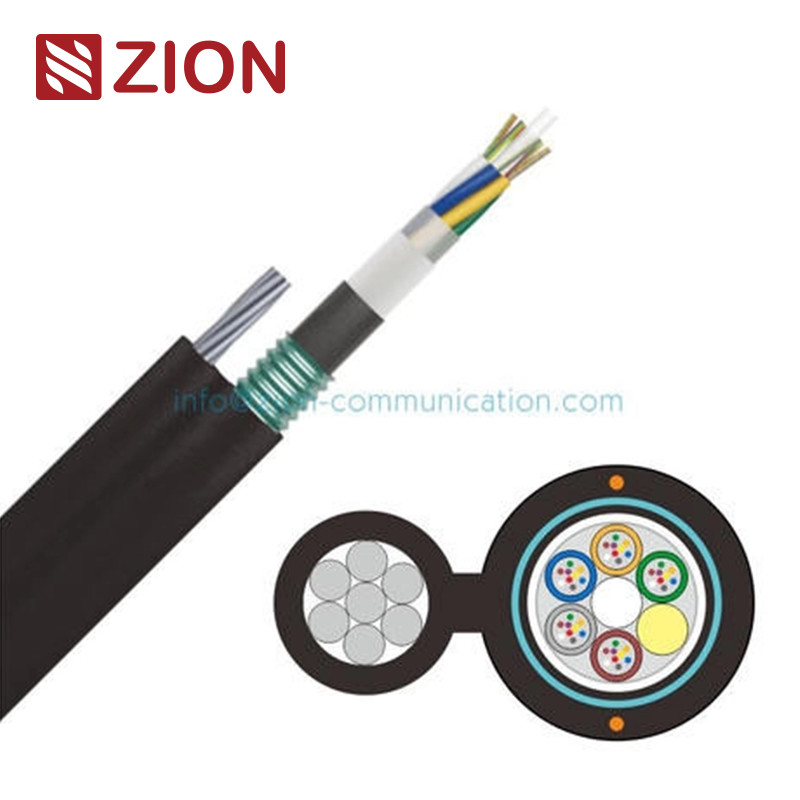

Cavo ottico autosufficiente aereo dell'installazione Figure-8 della guaina del doppio di GYFC8Y53 FRP CSM
|
GYFC8Y53 Cavo a fibre ottiche aereo dell'installazione della guaina del doppio di FRP CSM |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Applicazione: | |||||||||||||||||||||||||
| Alta resistenza di schiacciamento di resistenza ad alta resistenza | |||||||||||||||||||||||||
| Progettazione del centro, facili semisecchi per installazione e la giuntura | |||||||||||||||||||||||||
| Installazione aerea autosufficiente | |||||||||||||||||||||||||
| Caratteristiche: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Attenuazione | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Larghezza di banda | @850nm | - | - | ≥500 megahertz · chilometro | ≥200 megahertz · chilometro | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 megahertz · chilometro | ≥600 megahertz · chilometro | |||||||||||||||||||||
| Polarizzazione modo dispersione |
fibra lndividual | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Valore di collegamento di progettazione (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Dati tecnici: | |||||||||||||||||||||||||
| Oggetto | Indice | Valore | |||||||||||||||||||||||
| Numero di fibre | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| Metropolitana sciolta | Pertube dei tubes*fibres di No.of | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
| Diametro esterno (millimetri) | 1,9 | 2,4 | 2,4 | 2,4 | 2,4 | ||||||||||||||||||||
| Membro di forza centrale | Materiale | FRP | |||||||||||||||||||||||
| Diametro (millimetri) | 2,0 | 2,0 | 2,6 | 2,6 | 2,6 | ||||||||||||||||||||
| Diametro rivestito di CSM (millimetri) | - | - | - | 4,2 | 4,8 | ||||||||||||||||||||
| Acqua che blocca materiale | Materiale | Nastro & filato di didascalia dell'acqua | |||||||||||||||||||||||
| Guaina interna | Spessore (millimetri) | Termine nominale: 1,0 | |||||||||||||||||||||||
| Armatura | Materiale | Nastro d'acciaio di Corugated | |||||||||||||||||||||||
| Messaggero Wire | Struttura e diametro (millimetri) | 7*1.6 | |||||||||||||||||||||||
| Guaina esterna | Spessore (millimetri) | Termine nominale: 2,0 | |||||||||||||||||||||||
| Diametro del cavo (millimetro) approssimativamente. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
| Peso del cavo (kg/km) approssimativamente. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
| Gamma di temperatura di funzionamento (℃) | -40~+70 | ||||||||||||||||||||||||
| Breve lungo termine di resistenza alla trazione (N) | 8000/2700 | ||||||||||||||||||||||||
| Schiacci il resistanoe breve/a lungo termine (N/100mm) | 3000/900 | ||||||||||||||||||||||||
| La disposizione di colore di fibra e del tubo è specificata nella tavola dell'identificazione di colore. | |||||||||||||||||||||||||
| L'altri struttura e tenore di fibre sono inoltre disponibili secondo i requisiti di cliente. | |||||||||||||||||||||||||
