| Luogo di origine: | La CINA |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | CE, RoHS, VDE, UL |
| Numero di modello: | Ftp CAT5E+Power del cavo della rete |
| Quantità di ordine minimo: | 10 CHILOMETRI |
| Imballaggi particolari: | 305M, 1000FT, bobina di legno, cartone |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1000KM/mese |
| CONDUTTORE: | 24 rami nudi incagliati AWG | Isolamento: | HDPE |
|---|---|---|---|
| Vuoti il cavo: | 0.40±0.005mm TC | Schermo: | Stagnola di Al/Pet, treccia del rame del fronte out+Tinned della stagnola |
| Rivestimento 1: | PVC CM | ||
| Evidenziare: | cavo della rete di cat5e,cavo all'aperto della macchina fotografica |
||
 |
||||||||

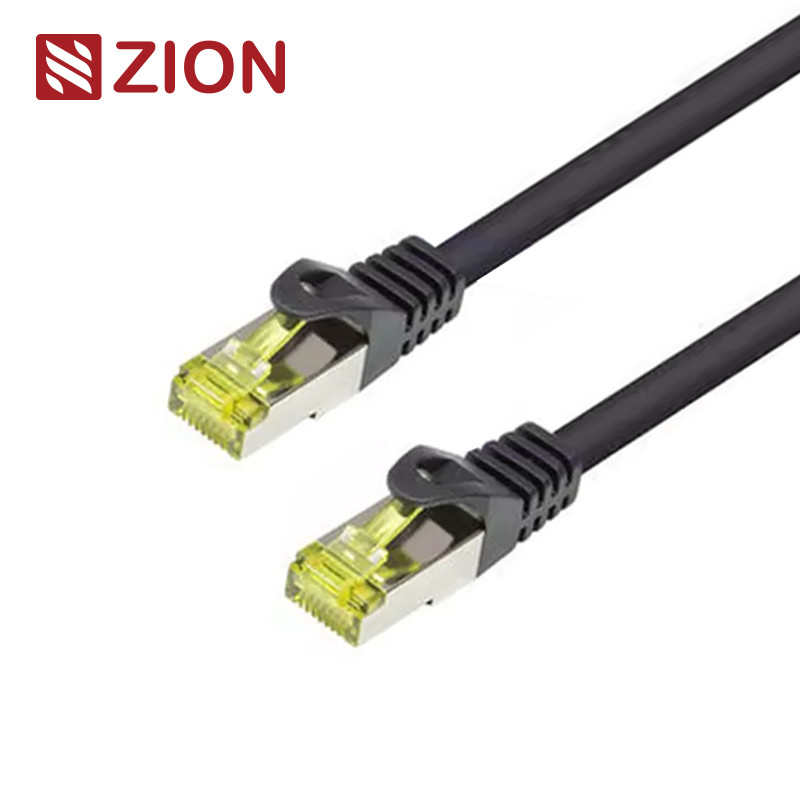

| Il CAT 5E di SF/UTP ha torto 4 paia del cavo di toppa | ||||||||
| CAVO DI TOPPA | ||||||||
| No. 7112523 | ||||||||
| Costruzione | ||||||||
| Conduttore: | 24 rami nudi incagliati AWG | |||||||
| Paia: | 4 paia | |||||||
| Isolamento: | HDPE | |||||||
| Colori dell'isolamento: | Bianco Blu/blu, bianco arancio/arancia | |||||||
| Bianco verde/verde, bianco Brown/Brown | ||||||||
| Cavo dello strappo: | Cotone | |||||||
| Vuoti il cavo | 0.40±0.005mm TC | |||||||
| Schermo globale | Stagnola di Al/Pet, treccia del rame del fronte out+Tinned della stagnola | |||||||
| Fuori rivestimento: | PVC cm di 6.5±0.2 millimetro | |||||||
| Caratteristiche elettriche | ||||||||
| Impedenza | 1 - ohm di 100MHz 100±15 | |||||||
| Resistenza di isolamento | >5000MΩ*KM | |||||||
| Resistenza dielettrica | CC 2500V 2S | |||||||
| CC di Max.Conductor ℃ di resistenza 20 |
9,5 Ohms/100m | |||||||
| Ricerca. squilibrio (%) | Massimo 2,5 | |||||||
| Paia a terra Squilibrio di capacità |
330 pF/100m | |||||||
| Trasferimento Impendance | 10 mOhms/m massimi @100Mhz | |||||||
| Sezione trasversale | ||||||||
|
|
||||||||
| Applicazione | ||||||||
| • Prestazione elettrica garantita per incontrare o superare ANSI/TIA-568B Categoria 5e e specifiche di ISO/EIC. |
||||||||
| • Intertek indipendente provato e verificato (ETL). | ||||||||
| • Terzi esaminati a conformità del canale di categoria 5e. | ||||||||
| • Ideale per i requisiti architettonici del centro dati. | ||||||||
| • Cavo incagliato per flessibilità massima. | ||||||||
| • Disponibile con la muffa differente della spina. | ||||||||
| • Disponibile con colore differente di cavo. | ||||||||
| • Disponibile con la lunghezza differente. | ||||||||
| Caratteristiche di prestazione | ||||||||
| Frequenza | RL (minimo) | Perdita di inserzione (massimo) | Ritardo di propagazione (massimo) | Direzione obliqua di ritardo (massimo) | DOPO (minuto) | PSNEXT (minimo) | ELNEXT (minimo) | PSELNEXT (minimo) |
| Megahertz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 17,0 | 3,0 | 555,0 | 50,0 | 60,0 | 57,0 | 57,4 | 54,4 |
| 4 | 17,0 | 4,5 | 555,0 | 50,0 | 53,5 | 50,5 | 45,4 | 42,4 |
| 8 | 17,0 | 6,3 | 555,0 | 50,0 | 48,6 | 45,6 | 39,3 | 36,3 |
| 10 | 17,0 | 7,1 | 555,0 | 50,0 | 47,0 | 44,0 | 37,4 | 34,4 |
| 16 | 17,0 | 9,1 | 555,0 | 50,0 | 43,6 | 40,6 | 33,3 | 30,3 |
| 20 | 17,0 | 10,2 | 555,0 | 50,0 | 42,0 | 39,0 | 31,4 | 28,4 |
| 25 | 16,0 | 11,4 | 555,0 | 50,0 | 40,3 | 37,3 | 29,4 | 26,4 |
| 31,25 | 15,1 | 12,9 | 555,0 | 50,0 | 38,7 | 35,7 | 27,5 | 24,5 |
| 62,5 | 12,1 | 18,6 | 555,0 | 50,0 | 33,6 | 30,6 | 21,2 | 18,5 |
| 100 | 10,0 | 24,0 | 555,0 | 50,0 | 30,1 | 27,1 | 17,4 | 14,4 |
| Nota: Il tor di cui sopra di prestazione di trasmissione il 100M, 20±2℃ nelle circostanze provate. | ||||||||
| Informazioni di ordine | ||||||||
| Segno | PVC CM del CAT 5E 4PR 24AWG di HELLOSIGNAL NO.7112523 SF/UTP Cavo di toppa XXX (o per richiesta del cliente) |
|||||||
| Pacchetto interno | 305m/Spool, 305m/Reel (o per richiesta del cliente) | |||||||
| Pacchetto esterno | Scatola dei colori, pallet (o per richiesta del cliente) | |||||||
| Termine di consegna | I normalmente 25 giorni dopo hanno ricevuto il deposito. | |||||||
| Marca | ® DI HELLOSIGNAL O OEM | |||||||
